Bei einer Parallel-Montage einen Mindestabstand von 595 mm zwi-
n
schen der Ansaug- und der Ausblasseite einhalten
Bei einem Abstandsmaß < 3000 mm sind zusätzlich bauliche Maß-
n
nahmen zur Verhinderung eines Luftkurzschlusses zwischen dem Luf-
teintritt und Luftaustritt zu treffen
Den maximalen Druckverlust beachten. Es wird eine maximale Ge-
n
samt-Kanallänge von 10 Meter empfohlen. Hierbei ist ein Bogen mit
inbegriffen. Sollte aus baulichen Gründen eine längere Kanallänge
benötigt werden, ist mit Kermi Rücksprache zu halten
Grenzwerte der TA-Lärm beachten.
n
Ist die oberirdische Anordnung der Ansaug- und Ausblasöffnung nicht
möglich, kann diese auch über einen Lichtschacht erfolgen. Der aus-
blasseitige Lichtschacht sollte mit einer schallabsorbierenden Däm-
mung ausgekleidet werden. Dabei muss auf geeignete Materialien ge-
achtet werden, die resistent gegen äußerliche Einflüsse wie Nässe,
Frost und UV-Strahlung sind. Der Querschnitt des Lichtschachtes ist
dem erforderlichen Luftvolumenstrom anzupassen und darf keinesfalls
kleiner als der vorhandene Luftschacht dimensioniert werden. Die mini-
male freie Tiefe des Schachtes sollte 400 mm betragen.

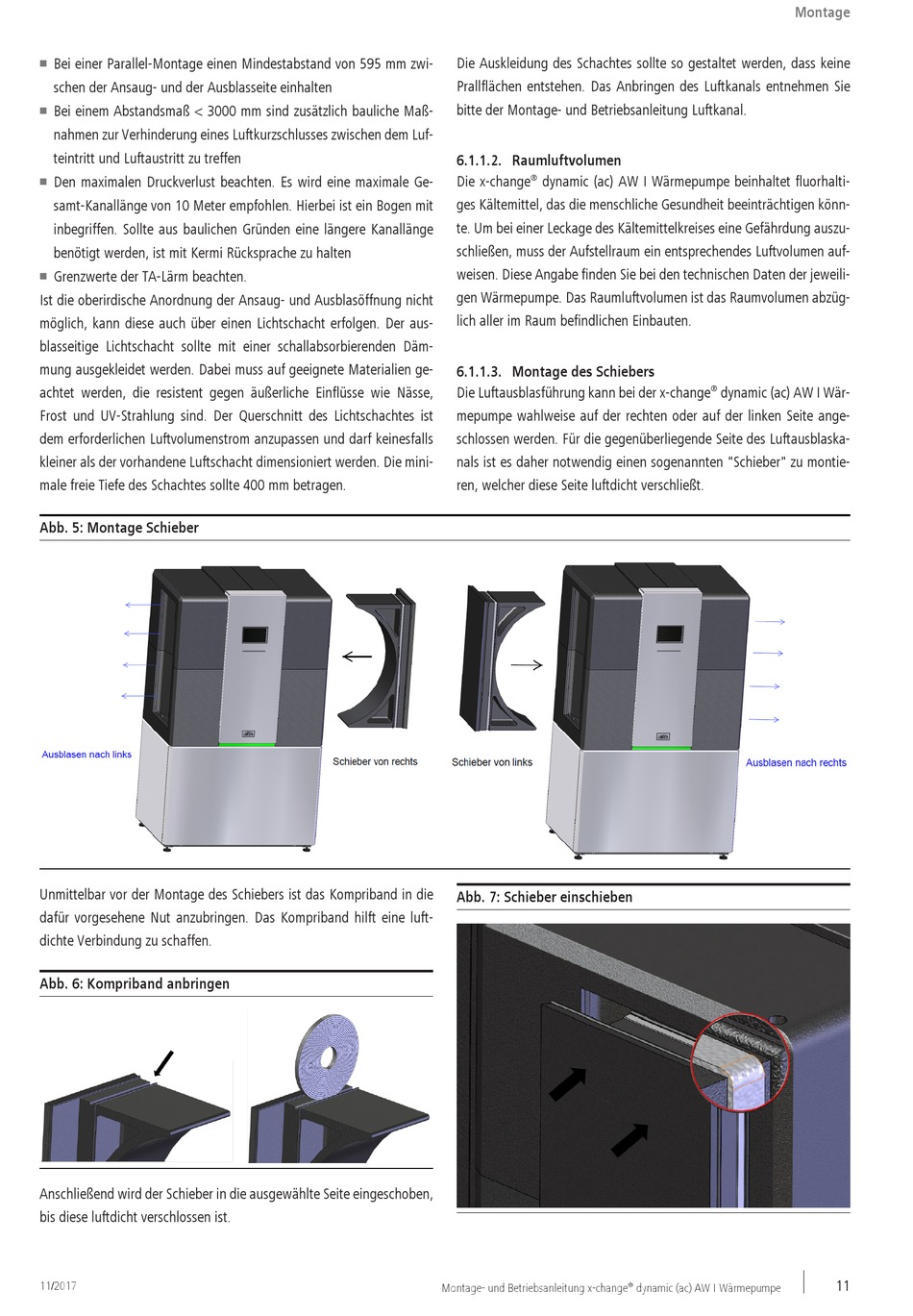

Abb. 5: Montage Schieber
Unmittelbar vor der Montage des Schiebers ist das Kompriband in die
dafür vorgesehene Nut anzubringen. Das Kompriband hilft eine luft-
dichte Verbindung zu schaffen.
Abb. 6: Kompriband anbringen
Anschließend wird der Schieber in die ausgewählte Seite eingeschoben,
bis diese luftdicht verschlossen ist.
11/2017
Die Auskleidung des Schachtes sollte so gestaltet werden, dass keine
Prallflächen entstehen. Das Anbringen des Luftkanals entnehmen Sie
bitte der Montage- und Betriebsanleitung Luftkanal.
6.1.1.2. Raumluftvolumen
®
Die x-change
dynamic (ac) AW I Wärmepumpe beinhaltet fluorhalti-
ges Kältemittel, das die menschliche Gesundheit beeinträchtigen könn-
te. Um bei einer Leckage des Kältemittelkreises eine Gefährdung auszu-
schließen, muss der Aufstellraum ein entsprechendes Luftvolumen auf-
weisen. Diese Angabe finden Sie bei den technischen Daten der jeweili-
gen Wärmepumpe. Das Raumluftvolumen ist das Raumvolumen abzüg-
lich aller im Raum befindlichen Einbauten.
6.1.1.3. Montage des Schiebers
Die Luftausblasführung kann bei der x-change
mepumpe wahlweise auf der rechten oder auf der linken Seite ange-
schlossen werden. Für die gegenüberliegende Seite des Luftausblaska-
nals ist es daher notwendig einen sogenannten "Schieber" zu montie-
ren, welcher diese Seite luftdicht verschließt.
Abb. 7: Schieber einschieben
Montage- und Betriebsanleitung x-change
Montage
®
dynamic (ac) AW I Wär-
®
dynamic (ac) AW I Wärmepumpe
11
