6.1.1.3. Montage des Schiebers
Die Luftausblasführung kann bei der x-change
pumpe wahlweise auf der rechten oder auf der linken Seite angeschlos-
sen werden. Für die gegenüberliegende Seite des Luftausblaskanals ist
es daher notwendig einen sogenannten "Schieber" zu montieren, wel-
cher diese Seite luftdicht verschließt.

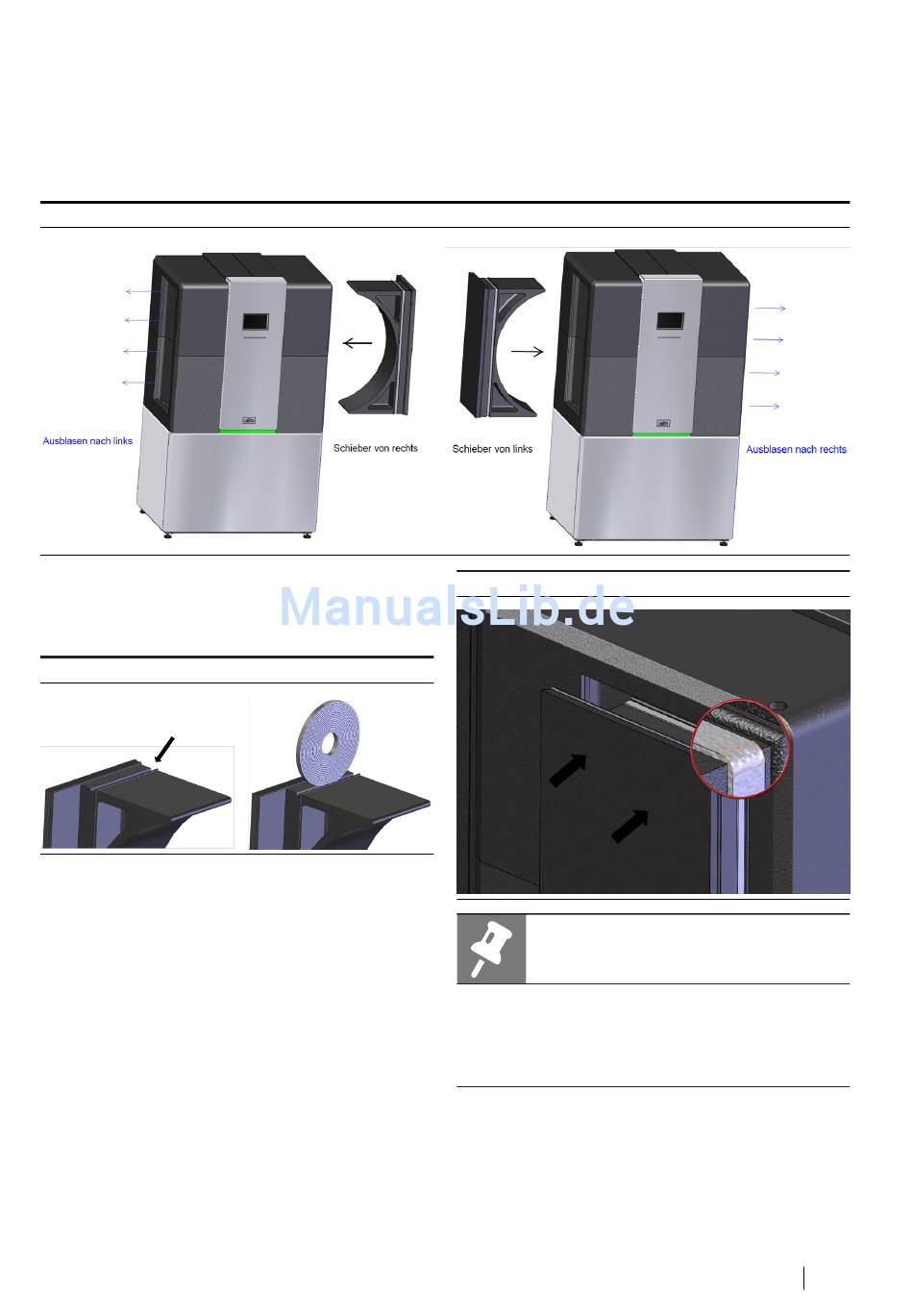

Abb. 5: Montage Schieber
Unmittelbar vor der Montage des Schiebers ist das Kompriband in die
dafür vorgesehene Nut anzubringen. Das Kompriband hilft eine luft-
dichte Verbindung zu schaffen.
Abb. 6: Kompriband anbringen
Anschließend wird der Schieber in die ausgewählte Seite eingeschoben,
bis diese luftdicht verschlossen ist.
08/2017
®
dynamic AW I Wärme-
Abb. 7: Schieber einschieben
Das Kompriband ist unmittelbar vor der Schiebermontage anzubrin-
gen, da sich dieses nach weniger Zeit aufplustert und dadurch das
Einschieben erschwert. Somit kann eine luftdichte Verbindung nicht
mehr gewährleistet werden.
Montage- und Betriebsanleitung x-change
Hinweis
®
dynamic AW I Wärmepumpe
Montage
11
