Installation
Anschluss der Rechner
HINWEIS:
Zum Anschluss der (maximal zwei) Rechner an den KVM-Switch sind
die unten aufgeführten Schnittstellen für jeden Rechner verfügbar.
Die Bezeichnung (beispielsweise
ordnet die entsprechenden Schnittstellen einem bestimmten Rechner sowie dem
gleichnamigen Schalter an der Frontseite zu.
CON
Keyb.
Mouse
Speaker
Line In

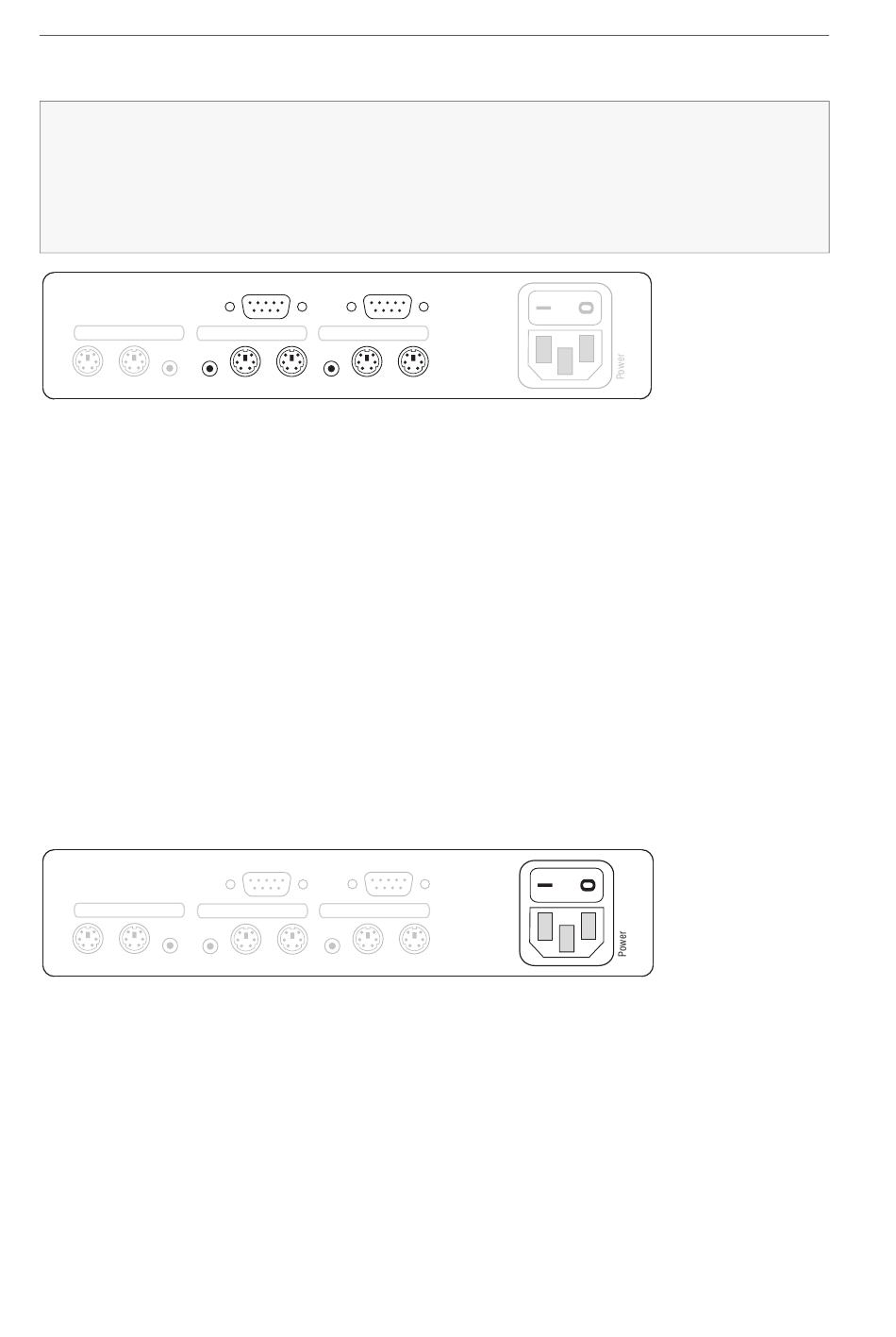

Abbildung 3: Schnittstellen zum Anschluss der Rechner
Line In:
Falls Sie die Audio-Signale des Rechners über die am KVM-Switch ange-
schlossenen Lautsprecher ausgeben möchten, verbinden Sie die Line Out-Schnitt-
stelle des Rechners mit dieser Schnittstelle.
Verwenden Sie hierfür eines der mitgelieferten Audiokabel.
Keyb.:
Verbinden Sie die violette PS/2-Buchse (Tastatur) des Rechners mit dieser
Schnittstelle. Verwenden Sie hierfür eines der mitgelieferten Twin-PS/2-Kabel.
Mouse:
Verbinden Sie die grüne PS/2-Buchse (Maus) des Rechners mit dieser
Schnittstelle. Verwenden Sie hierfür eines der mitgelieferten Twin-PS/2-Kabel.
Schließen Sie ein TradeSwitch-LED (TS-LED-2) an diese Schnittstelle an.
LED Out:
Platzieren Sie die TradeSwitch-LED beispielsweise am Monitor.
Anschluss der Stromversorgung
CON
Keyb.
Mouse
Speaker
Line In
Abbildung 4: Schnittstellen zum Anschluss der Rechner
Power:
Verbinden Sie das Stromversorgungskabel (PowerCable-2 Standard) mit einer
Netzsteckdose und der Power-Buchse des KVM-Switches.
5 · G&D TradeSwitch2-PS/2
CPU 1
LED Out
LED Out
CPU 1
CPU 2
Line In
Keyb.
Mouse
Keyb.
Mouse
LED Out
LED Out
CPU 1
CPU 2
Line In
Keyb.
Mouse
Keyb.
Mouse
) eines bestimmten Abschnitts der Rückblende
