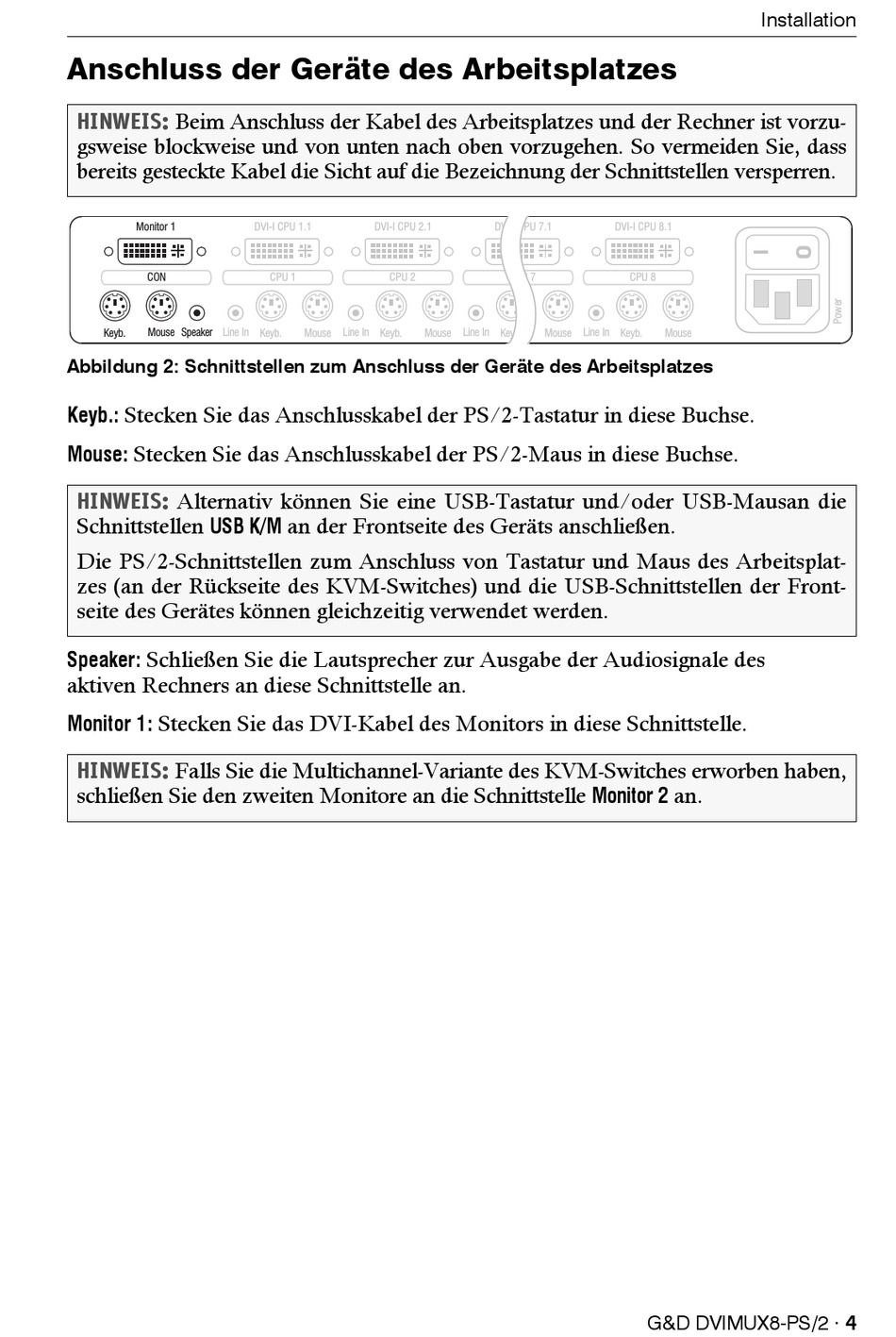

Anschluss der Geräte des Arbeitsplatzes
HINWEIS:
Beim Anschluss der Kabel des Arbeitsplatzes und der Rechner ist vorzu-
gsweise blockweise und von unten nach oben vorzugehen. So vermeiden Sie, dass
bereits gesteckte Kabel die Sicht auf die Bezeichnung der Schnittstellen versperren.
Monitor 1
CON
Mouse Speaker
Line In
Keyb.
Abbildung 2: Schnittstellen zum Anschluss der Geräte des Arbeitsplatzes
Stecken Sie das Anschlusskabel der PS/2-Tastatur in diese Buchse.
Keyb.:
Stecken Sie das Anschlusskabel der PS/2-Maus in diese Buchse.
Mouse:
HINWEIS:
Alternativ können Sie eine USB-Tastatur und/oder USB-Mausan die
Schnittstellen
USB K/M
Die PS/2-Schnittstellen zum Anschluss von Tastatur und Maus des Arbeitsplat-
zes (an der Rückseite des KVM-Switches) und die USB-Schnittstellen der Front-
seite des Gerätes können gleichzeitig verwendet werden.
Schließen Sie die Lautsprecher zur Ausgabe der Audiosignale des
Speaker:
aktiven Rechners an diese Schnittstelle an.
Stecken Sie das DVI-Kabel des Monitors in diese Schnittstelle.
Monitor 1:
HINWEIS:
Falls Sie die Multichannel-Variante des KVM-Switches erworben haben,
schließen Sie den zweiten Monitore an die Schnittstelle
DVI-I CPU 1.1
DVI-I CPU 2.1
CPU 1
CPU 2
Line In
Keyb.
Mouse
Keyb.
an der Frontseite des Geräts anschließen.
DVI-I CPU 7.1
CPU 7
Line In
Line In
Mouse
Keyb.
Mouse
Monitor 2
Installation
DVI-I CPU 8.1
CPU 8
Keyb.
Mouse
an.
G&D DVIMUX8-PS/2 · 4
