Montagehalterung
Montageoptionen
Montage mit On-Wall Set
VORSICHT! Stellen Sie vor der Montage der Kamera sicher, dass an der Montageposition eine Netz-
werkverbindung mit Stromversorgung gemäß dem PoE Plus (802.3at-2009)-Standard verfügbar ist (siehe
Anschließen der Kamera an das

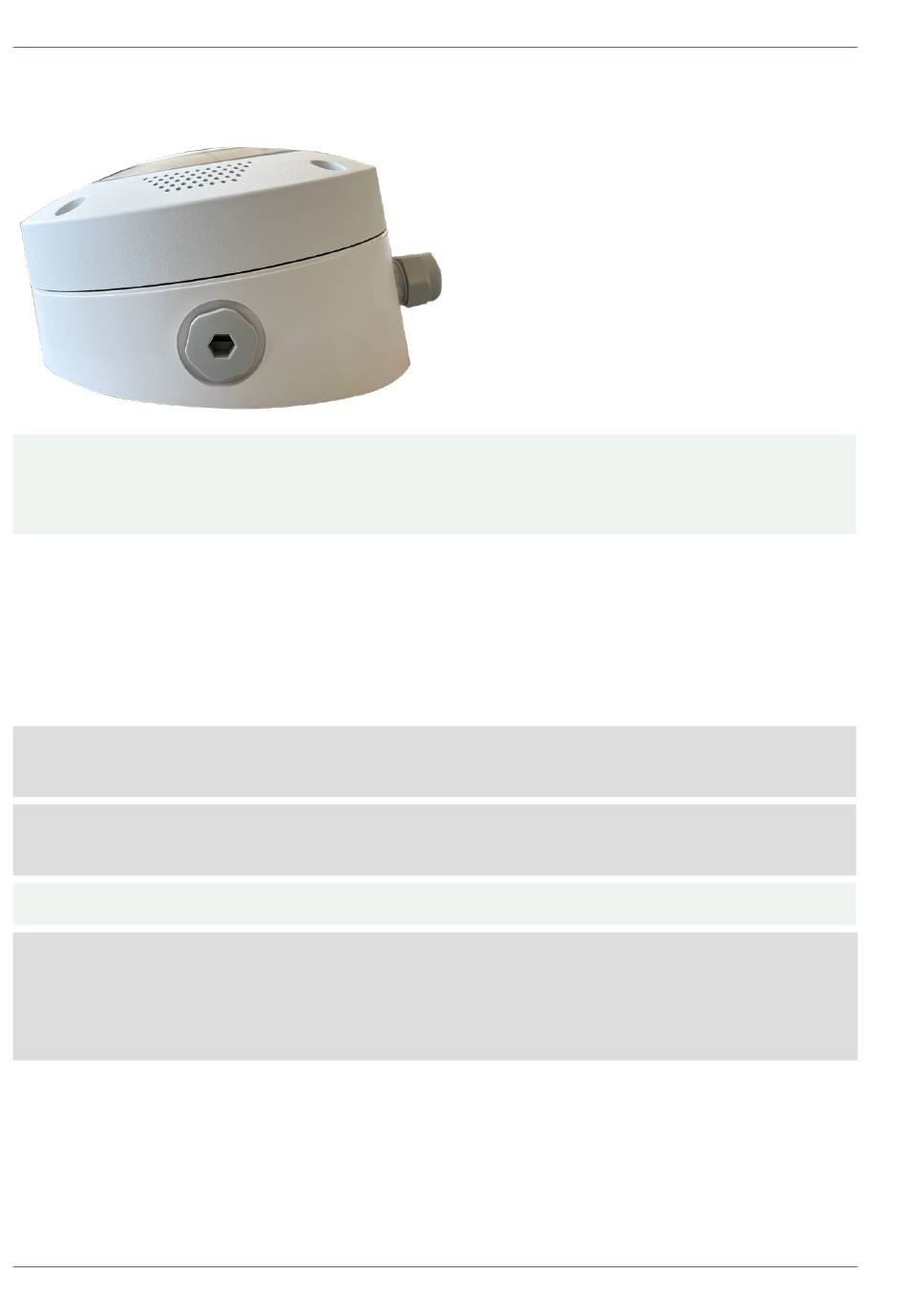

Der On-Wall Set ist in 0- und 10-Grad-Neigungen erhältlich und ermöglicht die einfache Montage der MOBOTIX
c71-Kamera an der Wand oder Decke. Die Kamera bleibt IP65 wetterfest (staubdicht und resistent gegen
Strahlwasser). Der On-Wall Set deckt zudem RJ45-Wandsteckdosen ab und bietet ausreichend Platz für zusätz-
liche Module (WLAN, Batterien usw.).
Das 10-Grad-Wandset ist die richtige Wahl, wenn Sie die MOBOTIX c71 mit dem Objektiv
vertikal nach unten zeigend (90 Grad oder mehr) an einer Wand montieren möchten.
HINWEIS! Wenn das 10-Grad-Wandset nicht verwendet wird, darf der Winkel des Objektivs aus desi-
gntechnischen Gründen 80 Grad nicht überschreiten.
HINWEIS! Die Bohrschablone finden Sie auf der MOBOTIX-Website:
nload-Center > Marketing und Dokumentation >
VORSICHT! Bohrschablonen immer in Originalgröße drucken oder kopieren!
HINWEIS! Verwenden Sie die Dübel nicht, wenn die Montagefläche aus Holz besteht. Verwenden Sie nur die
Schrauben, um die Befestigungsplatte direkt auf der Oberfläche zu befestigen. Um das Einschrauben in Holz
zu erleichtern, sollten die Positionen zunächst mit einem 2-mm-Bohrer vorgebohrt werden (Bohrtiefe etwas
geringer als Schraubenlänge).
Schritt für Schritt
1. Markieren Sie die Bohrungen
beim Bohren einen geeigneten 8-mm-Bohrer und bohren Sie mindestens 60 mm tief.
34 / 64
Netzwerk).
Bohrschablonen.
①
mit der Bohrschablone (siehe
www.mobotix.com > Support > Dow-
Bohrschablone, p.
11). Verwenden Sie
