D26 Kamerahandbuch: Montage
2.7
2.7.1 Montagehinweie

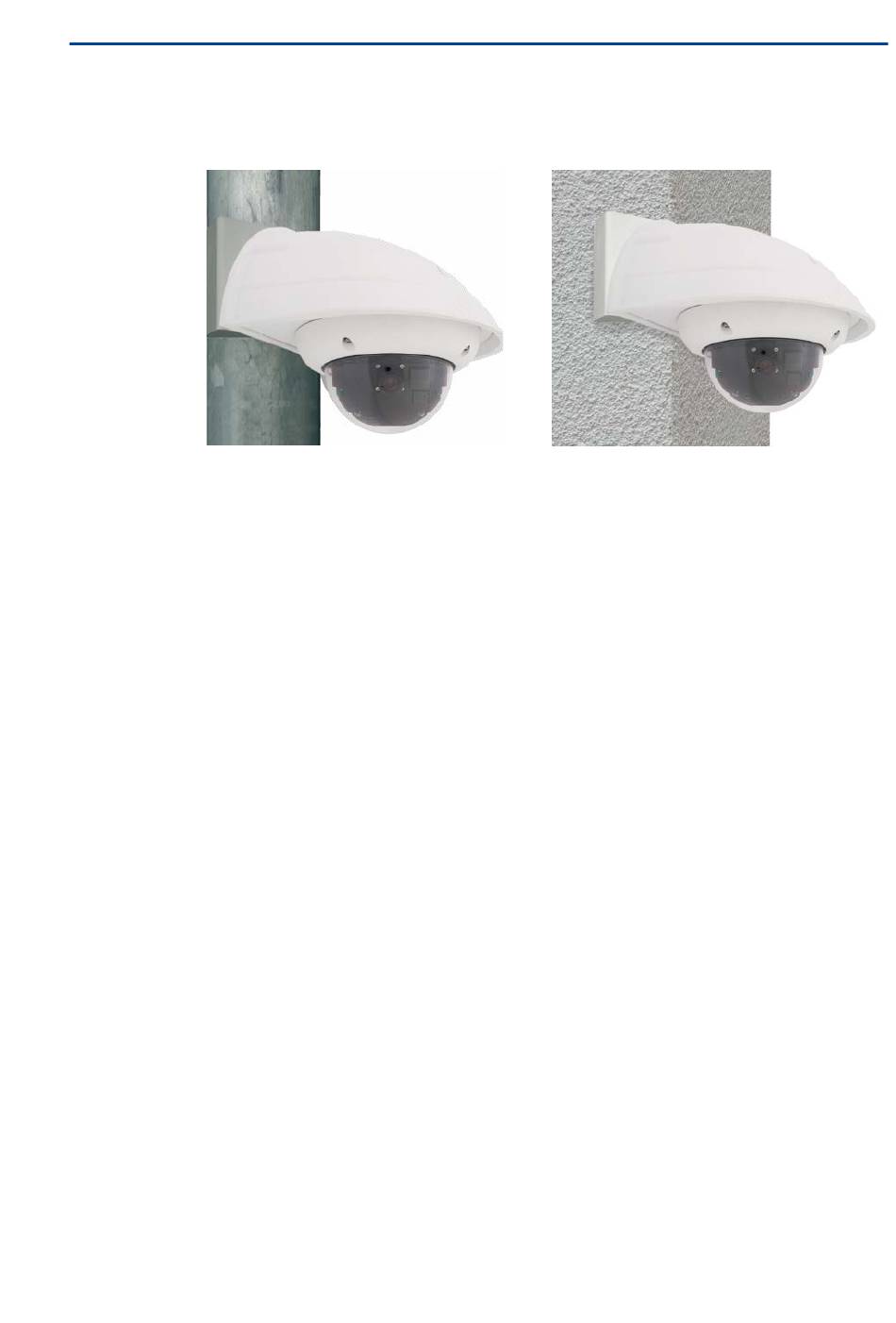

Der aus 3 mm dickem Edelstahl gefertigte, überaus robuste und rostfreie Eck- und Masthalter
wird (ausschließlich) in Verbindung mit dem Wandhalter eingesetzt, wenn eine D26 an einem
Mast oder an einer Mauerecke montiert werden soll. Der für die Montage zusätzlich benötigte
Wandhalter ist nicht im Lieferumfang enthalten.
Der Haltemast sollte einen Durchmesser von 60 bis 180 mm haben. Die Anbringung der
Kamera an einer Mauerecke kann sowohl aus optischen Gründen sinnvoll sein, aber auch
dann, wenn irgendwann der nicht von der Kamera abgedeckte Bereich ohne großen Umbau-
und Kostenaufwand überwacht werden soll. In dem Fall muss lediglich das Objektiv der
Kamera neu ausgerichtet werden.
Konstruktionsbedingt kann bei Einsatz des Eck- und Masthalters keine Unterputz-Anschlussdose
verwendet werden.
Benötigte Teile
Bitte überprüfen Sie zunächst den vollständigen Lieferumfang des Eck- und Masthalter-Sets
in der Originalverpackung.
Zur Montage als Masthalter benötigen Sie noch:
•
•
58
Montage mit Eck- und Masthalter
Schraubendreher
Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels
der Kamera mit dem verlegten Netzwerkkabel
