9. MAINTENANCE ET PIECES DE RECHANGE

9.1 Pièces de rechange modèles UE001...UE018
1
2
3
"UE BASIC" +030220631 - rel. 2.2 - 07.11.2008

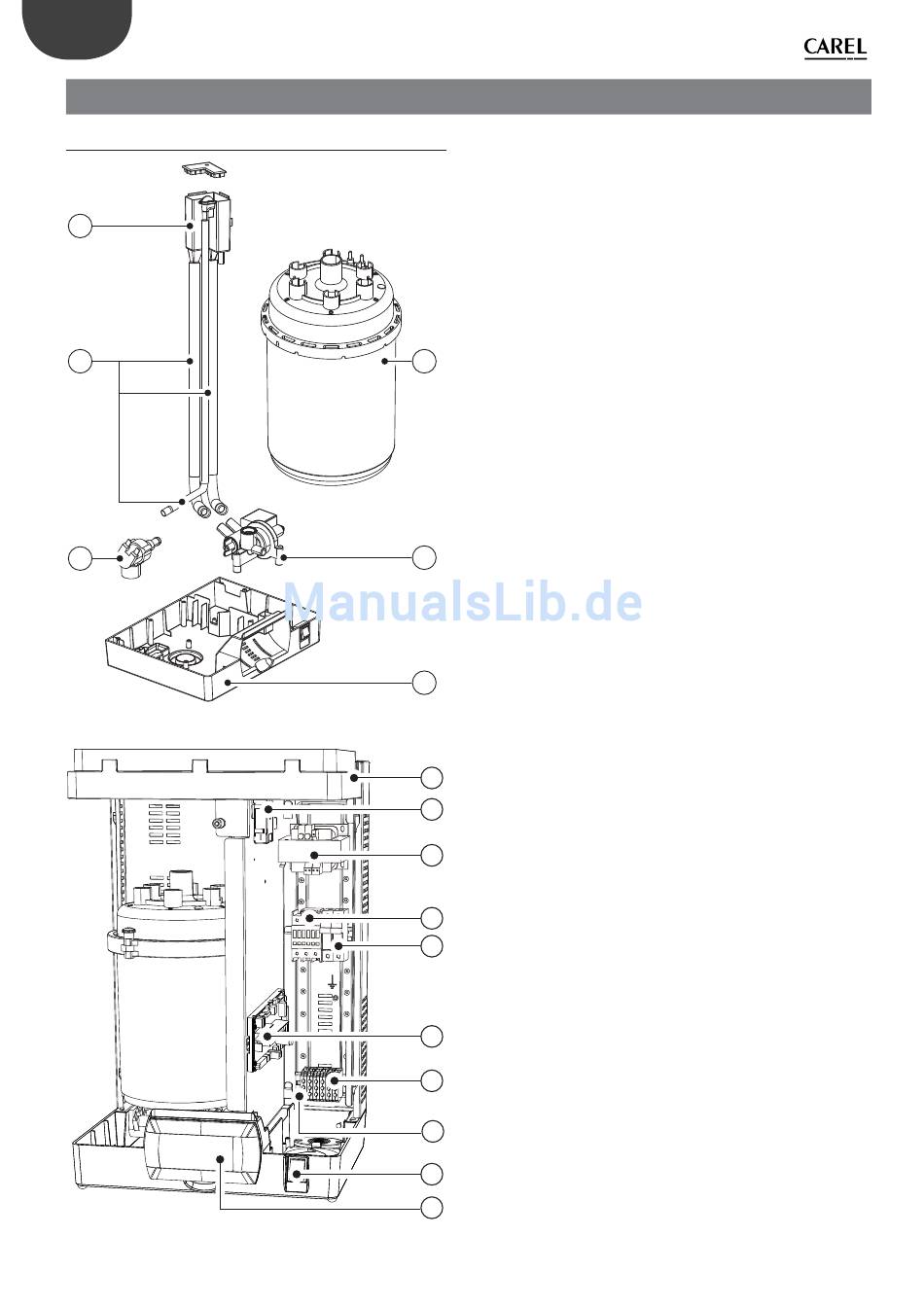

Fig. 9.a
Fig. 9.b
Légende Fig. 9a et 9.b:
1
cuvette de remplissage
2
kit tuyaux internes
3
kit électrovanne d'alimentation
4
cylindre
5
collecteur avec pompe de vidange
6
base en plastique
7
panneau supérieur humidifi cateur en plastique
8
TAM (transformateur ampérométrique pour mesurer l'intensité de
courant)
9
transformateur
10
contacteur
4
11
base porte-fusibles F1-F2
12
contrôle électronique
13
bornes alimentation
14
base en plastique F3
15
interrupteur
16
terminal avec écran
5
6
7
8
9
10
11
12
13
14
15
16
