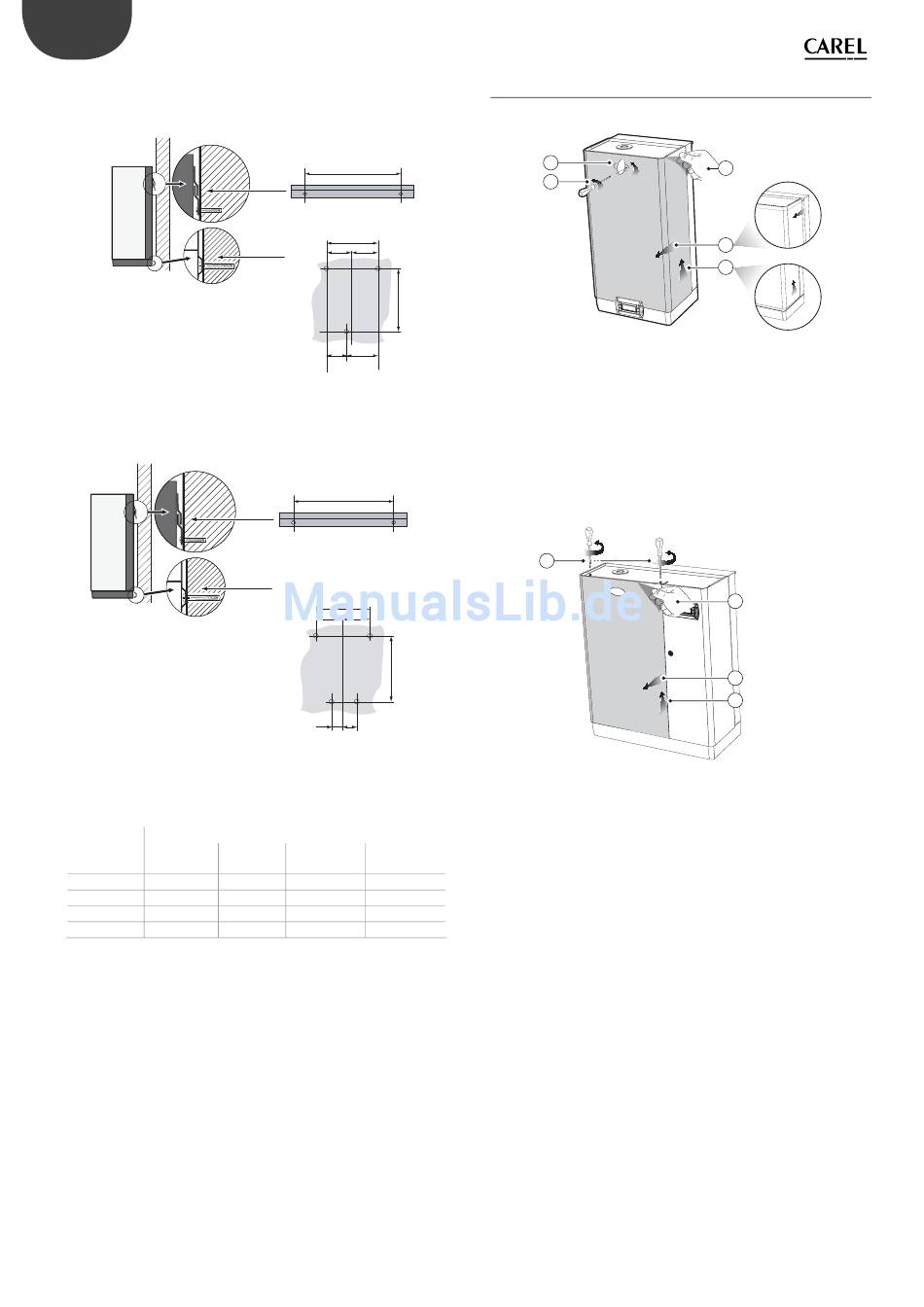

Enlèvement Du Coffre Frontal - Carel humiSteam Basic UE025 Benutzerhandbuch

FRE
Distances des orifi ces au mur
Modèles UE001...UE018
Modèles UE025...UE065
distances
mm (")
UE001...
UE008
X 270 (10.7)
Y 496 (19.5)
Z 107 (4.2)
Z' 163 (6.4)
* solo modelli con tensione 230 Vac.
"UE BASIC" +030220631 - rel. 2.2 - 07.11.2008
X
Braket
staffa
X
= =
Y
Z Z'
X
staffa
X
= =
Y
Z Z'
Modeles
UE009... UE025... UE045*...
UE018 UE045 UE065
270 (10.7) 310 (12.2) 400 (15.7)
591 (23.3) 655 (25.8) 730 (28.7)
107 (4.2) 127.5 (5.0) 122.5 (4.8)
163 (6.4) 172.5 (6.8) 167.5 (6.6)
1.6 Enlèvement du coff re frontal
Modèles UE001...UE018:
1
2
1.
faire tourner la plaquette ovale avec le logo CAREL et découvrir la tête de
la vis de mise à terre;
2.
desserrer la vis avec un tournevis;
3.
prendre le coff re par les côtés, le soulever d'environ 20 mm (0.79 ") , et le
décrocher des bords en relief de l'humidifi cateur;
4. enlever le coff re par l'avant
5.
retirer le fi lm de protection
Modèles UE025...UE065:
1
1.
retirer les vis sur le dessus de l'humidifi cateur à l'aide d'un tournevis;
2. prendre le coff re par le haut en le soulevant d' e nviron 20 mm (0.79 ");
3. retirer le coff re par l'avant;
4.
retirer le fi lm de protection (sur toutes les superfi cies extérieures de
l'humidifi cateur).
8
5
4
3
Fig. 1.e
4
3
2
Fig. 1.f
