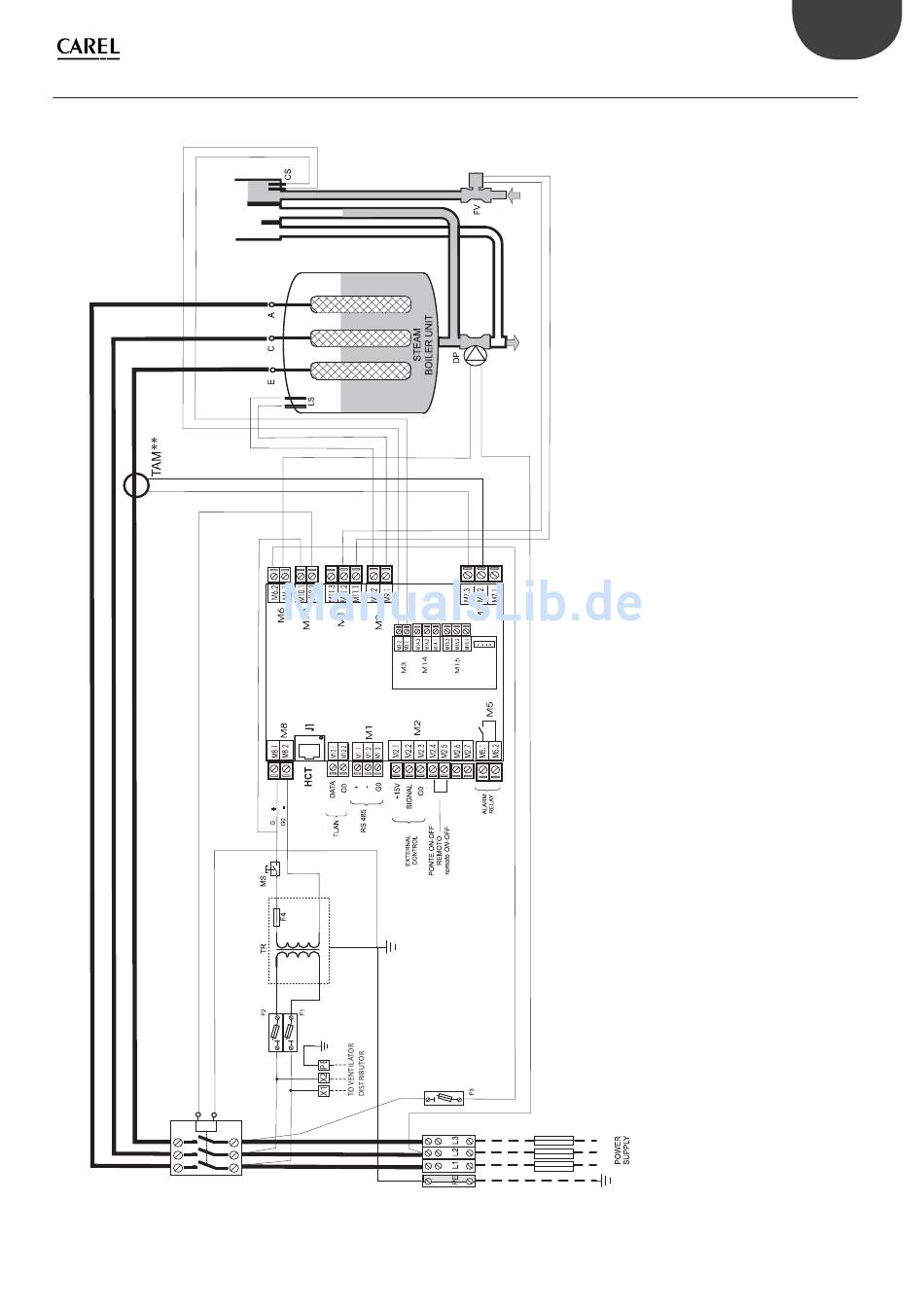

10.4 Schaltplan für dreiphasige Modelle UE003...UE018 (230 V)
(**) Achtung: Für die Konfi guration und Anschlüsse des Stromwandlers siehe Absatz 11.1.
Fig. 10.b
31
Legende:
TB
Netzanschluss-Klemmleiste
K
Schaltschütz
F1-F2 Sicherung Primärwicklung
F3
Sicherung Pumpe
F4
Sicherung Sekundärwicklung
TR
Transformator
MS
Handschalter
FV
Zulaufventil
DP
Abschlämmpumpe
LS
Hochstandselektroden
CS
Leitfähigkeitsmesser
TAM
Externer Stromwandler
"UE BASIC" +030220631 - rel. 2.2 - 07.11.2008
GER
