GER
9.1 Ersatzteile für die Modelle UE001...UE018
1
2
3
"UE BASIC" +030220631 - rel. 2.2 - 07.11.2008

9. WARTUNG UND ERSATZTEILE

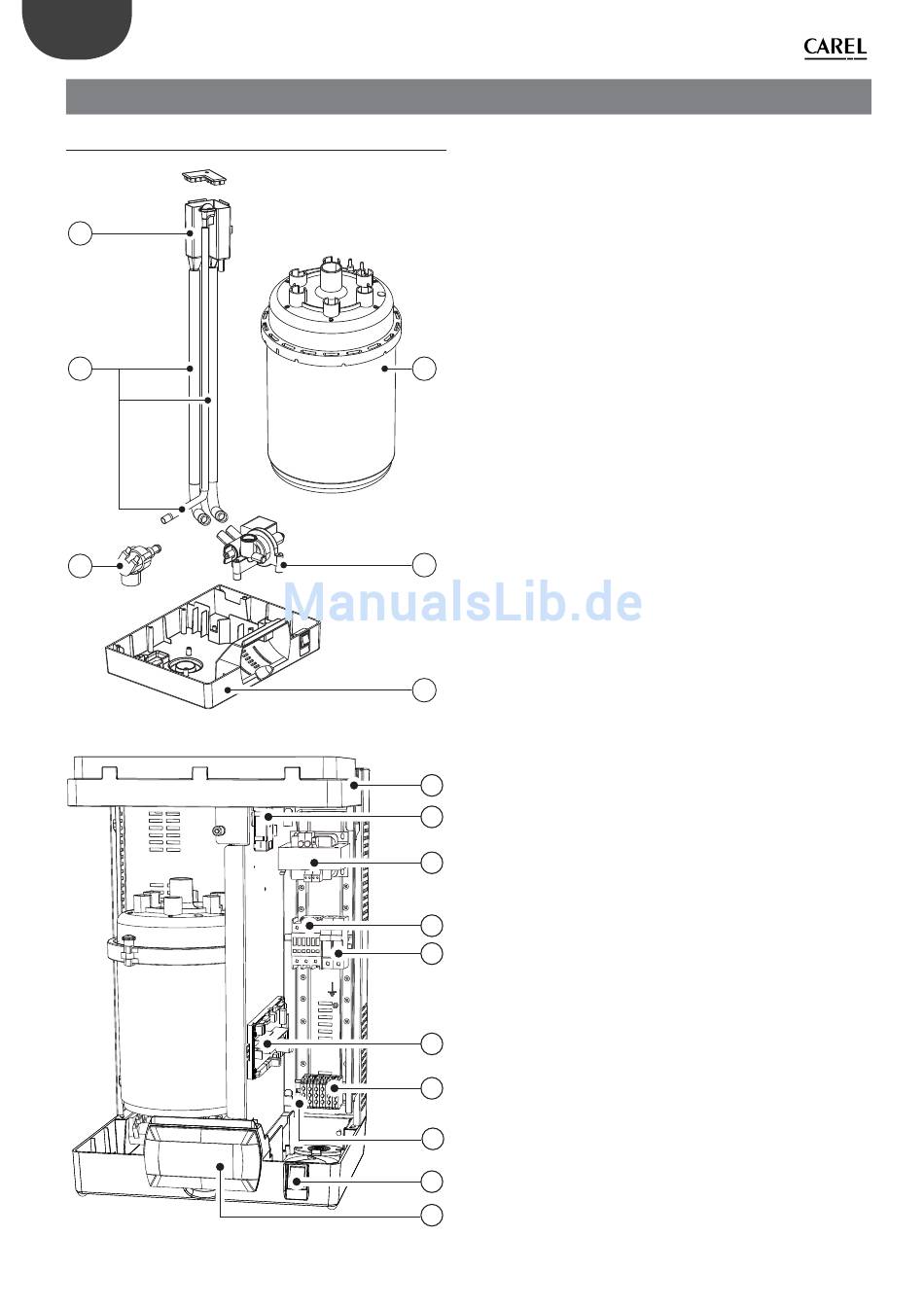

Fig. 9.a
Fig. 9.b
Legende für Figg. 9a und 9.b:
1 Zulaufwanne
2 Bausatz für interne Leitungen
3 Zulaufventil-Bausatz
4 Dampfzylinder
5 Verteilerrohr mit Abschlämmpumpe
6 Befeuchterunterteil in Kunststoff
7 Befeuchterdeckel in Kunststoff
8 Stromwandler
9 Transformator
10 Schaltschütz
4
11 Basis für Sicherungshalter F1-F2
12 Elektronische Steuerung
13 Netzklemmen
14 Befeuchterunterteil in Kunststoff F3
15 Schalter
16 Bedienteil mit Display
5
6
7
8
9
10
11
12
13
14
15
16
22
