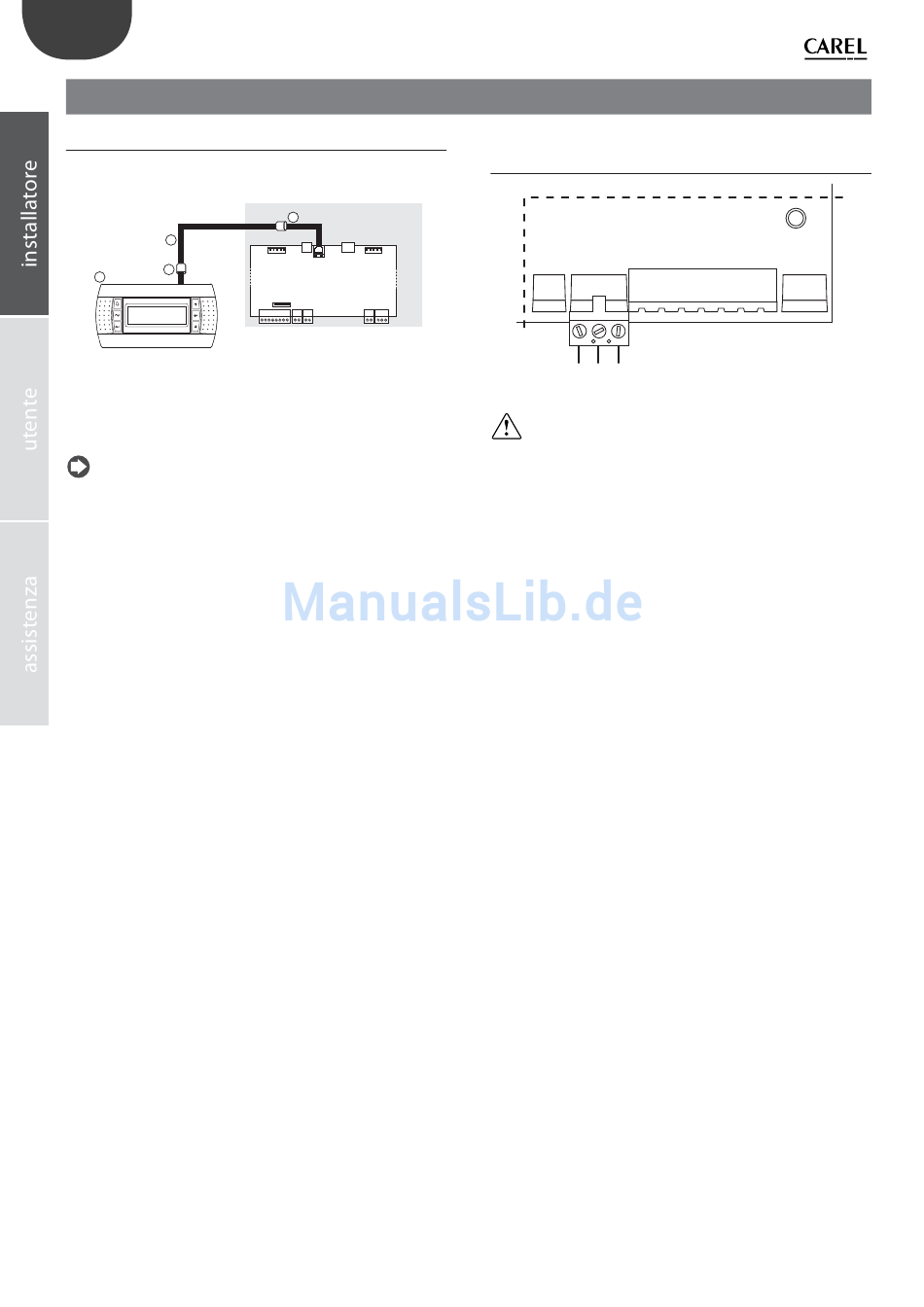

5. TERMINAL A DISTANCE ET RESEAU DE SUPERVISION
5.1 Terminal à distance avec écran
Le terminal avec écran peut être détaché de l'humidifi cateur et déplacé à
une distance allant jusqu'à 30 m (ft 98)
1
2
3
Légende :
1 câble téléphonique 6 vie, jusqu'à 30 m (30 ft) de distance;
2 deux fi ltres EMC (code 0907858AXX) à appliquer aux extrémités du
câble téléphonique;
3 terminal à distance avec écran.
Note : pour remplir l'espace laissé vide par le terminal à écran sur
le châssis de l'humidifi cateur, utiliser le Kit CAREL code. HCTREW0000.
"UE BASIC" +030220631 - rel. 2.2 - 07.11.2008
humiSteam
2
J18
Fig. 5.a
5.2 Réseau de supervision RS 485
(M1.1-M1.3)
M.1.1 M.1.2 M.1.3
+ - G0
Attention: pour les connexions RS485 en milieu domestique (CEI
EN 55014-1) et résidentiel (CEI EN 61000-6-3) utiliser un câble
blindé (avec blindage connecté à GND). Cette mise en garde s'applique
aussi aux câbles qui sortent de la machine
spécifi ée par le protocole EIA RS-485 équivalent au standard Européen CCITT
V11, utilisant du câble bipolaire blindé AWG26 à couple croisé;
l' impédance d'entrée du stade 485 est de 1/8 unit-load (96 kOhm). Cette
confi guration permet de connecter jusqu'à un max. de 256 dispositifs avec
montage en caniveau séparé des câbles de puissance.
16
Fig. 5.b
d'une longueur maximale
