GER

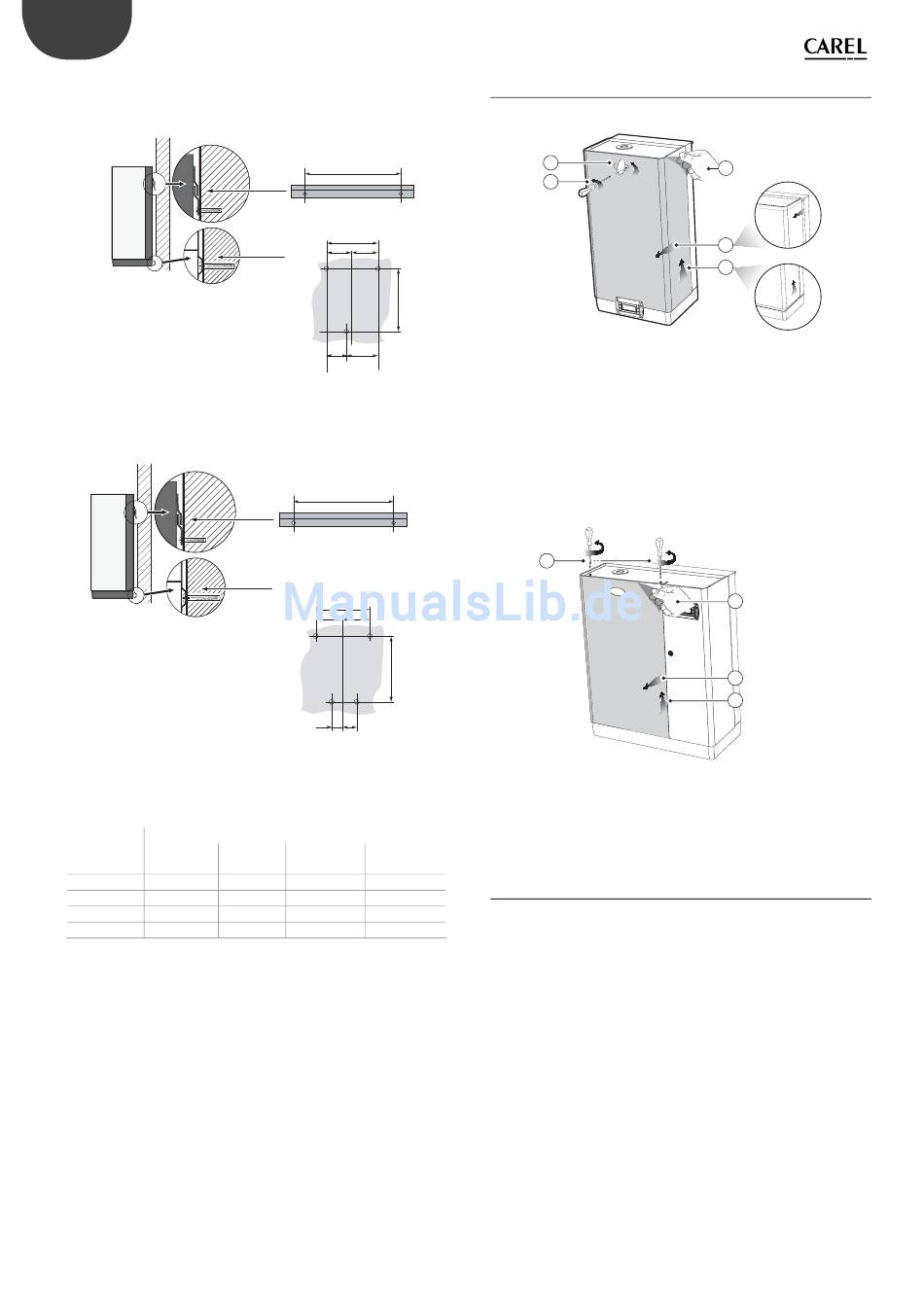

Abstand der Wandbohrungen
Modelle UE001...UE018
Modelle UE025...UE065
Abstand
mm (")
UE001...
UE008
X 270 (10.7)
Y 496 (19.5)
Z 107 (4.2)
Z' 163 (6.4)
* Nur Modelle mit 230 Vac Spannung.
"UE BASIC" +030220631 - rel. 2.2 - 07.11.2008
X
staffa
X
= =
Y
Z Z'
X
staffa
X
= =
Y
Z Z'
Fig. 1.e
Modelle
UE009... UE025... UE045*...
UE018 UE045 UE065
270 (10.7) 310 (12.2) 400 (15.7)
591 (23.3) 655 (25.8) 730 (28.7)
107 (4.2) 127.5 (5.0) 122.5 (4.8)
163 (6.4) 172.5 (6.8) 167.5 (6.6)

1.6 Abnehmen der Fronthaube

Modelle UE001...UE018:
1
2
1.
Das ovale Schildchen mit dem CAREL-Logo drehen, bis der Kopf der
darunter liegenden Erdungsschraube frei liegt.
2.
Die Schraube mit einem Schraubendreher lockern.
3.
Die Haube an beiden Seiten anpacken, um ca. 20 mm (0.79 ") anheben
und aus dem umlaufenden Profi l des Befeuchters herausziehen.
4. Die Haube nach vorne abziehen.
5.
Den Schutzfi lm entfernen.
Modelle UE025...UE065:
1
1.
Die Schrauben des Befeuchterdeckels mit einem Schraubendreher
abnehmen.
2. Die Haube von oben anpacken und um ca. 20 mm (0.79 ") anheben.
3.
Die Haube nach vorne abziehen.
4.
Den Schutzfi lm von allen Außenfl ächen des Befeuchters entfernen.
8
5
4
3
Fig. 1.e
4
3
2
Fig. 1.f
