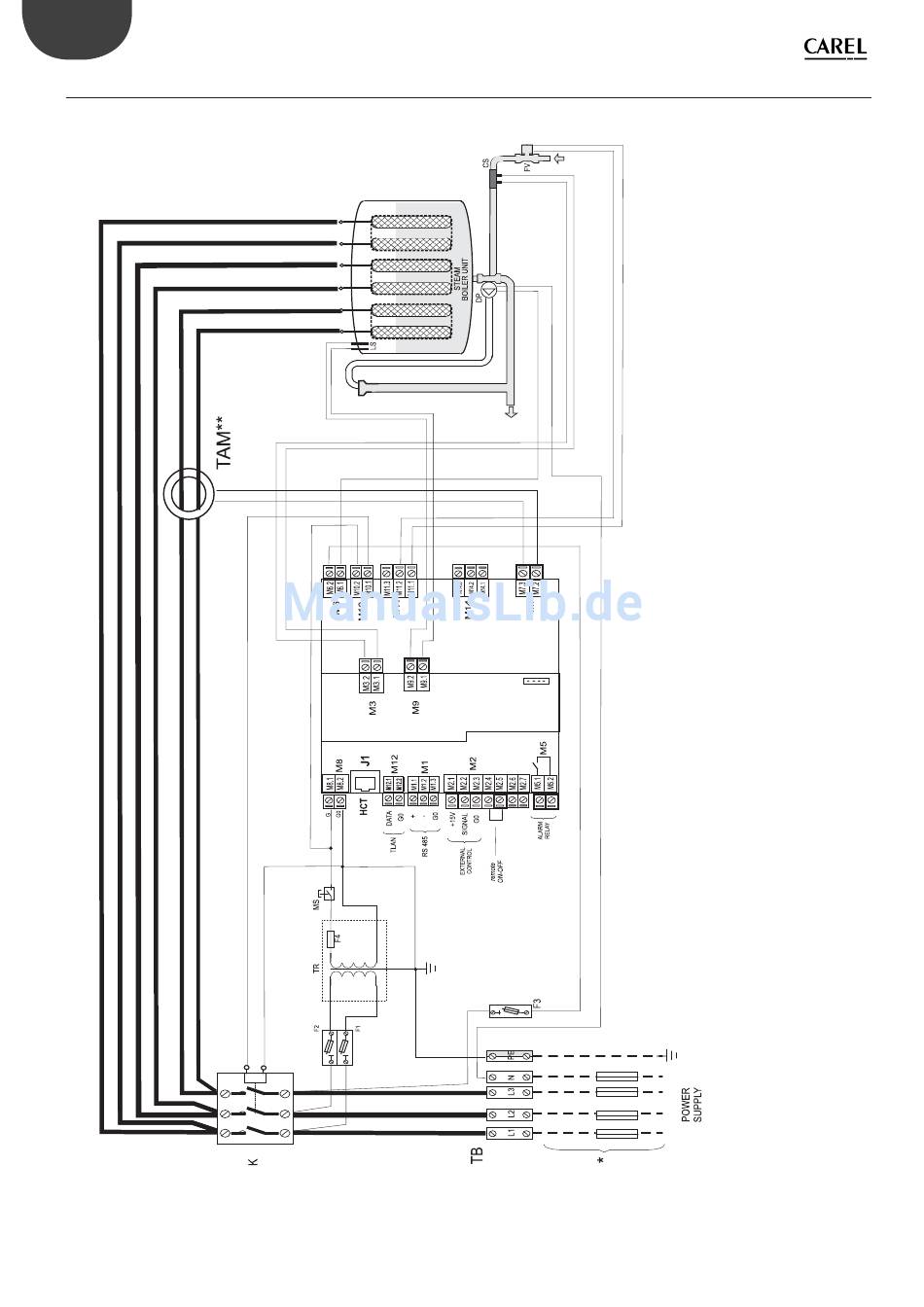

10.5 Schaltplan für dreiphasige Modelle UE025...UE065 (400 V)
(**) Attenzione: per confi gurazione e collegamenti della TAM vedi par. 11.1
"UE BASIC" +030220631 - rel. 2.2 - 07.11.2008
Fig. 10.e
32
Legende:
TB
Netzanschluss-Klemmleiste
K
Schaltschütz
F1-F2 Sicherung Primärwicklung
F3
Sicherung Pumpe
F4
Sicherung Sekundärwicklung
TR
Transformator
MS
Handschalter
FV
Zulaufventil
DP
Abschlämmpumpe
LS
Hochstandselektroden
CS
Leitfähigkeitsmesser
TAM
Externer Stromwandler
