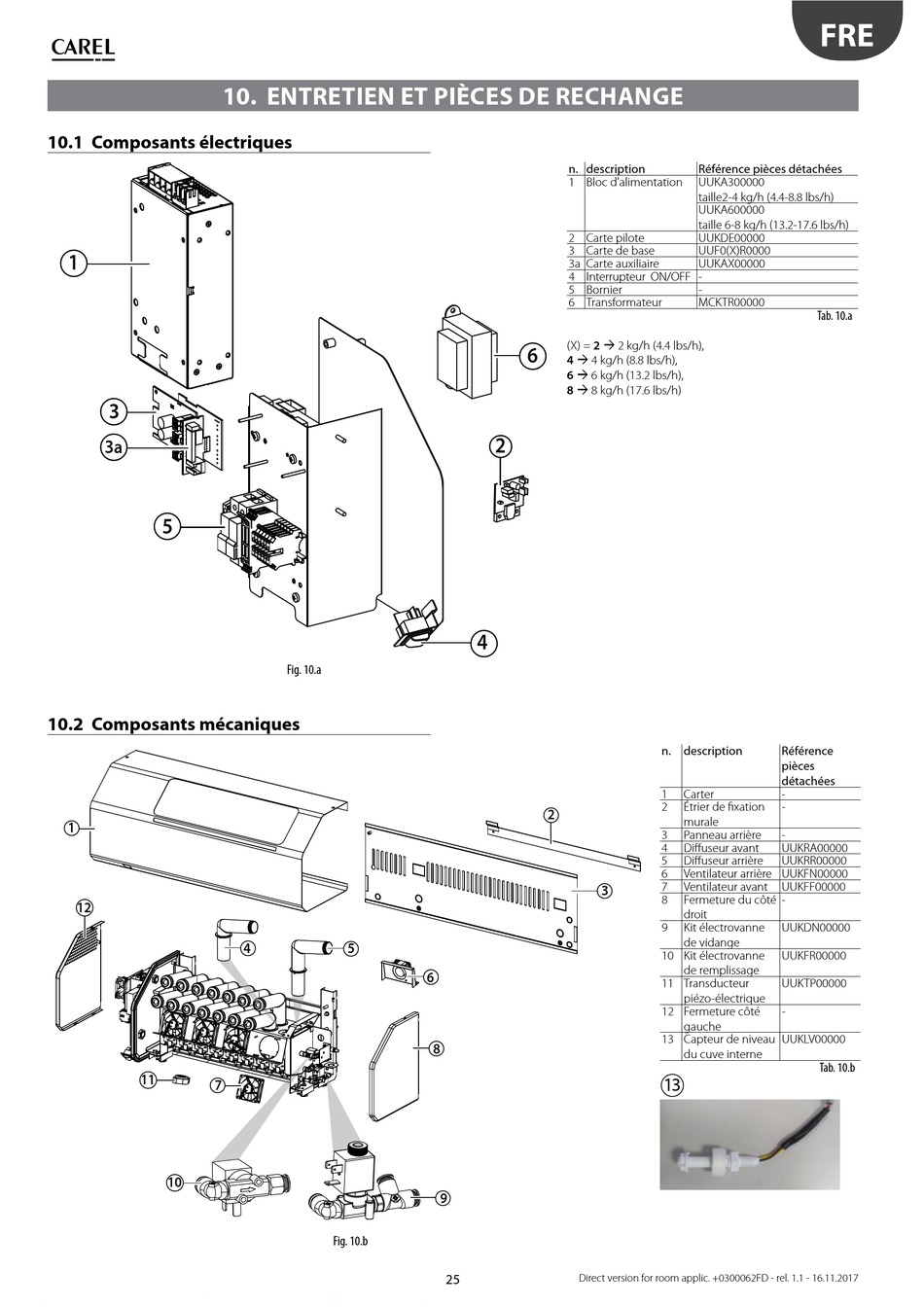

10. ENTRETIEN ET PIÈCES DE RECHANGE
10.1 Composants électriques
1
3
3a
5
10.2 Composants mécaniques
1
12
11
7
10
Fig. 10.a
4 5
Fig. 10.b
n. description
1 Bloc d'alimentation
2 Carte pilote
3 Carte de base
3a Carte auxiliaire
4 Interrupteur ON/OFF -
5 Bornier
6 Transformateur
(X) = 2 à 2 kg/h (4.4 lbs/h),
6
4 à 4 kg/h (8.8 lbs/h),
6 à 6 kg/h (13.2 lbs/h),
8 à 8 kg/h (17.6 lbs/h)
2
4
2
3
6
8
9
25 Direct version for room applic. +0300062FD - rel. 1.1 - 16.11.2017
FRE
Référence pièces détachées
UUKA300000
taille2-4 kg/h (4.4-8.8 lbs/h)
UUKA600000
taille 6-8 kg/h (13.2-17.6 lbs/h)
UUKDE00000
UUF0(X)R0000
UUKAX00000
-
MCKTR00000
Tab. 10.a
n. description Référence
pièces
détachées
1 Carter -
2 Étrier de fixation -
murale
3 Panneau arrière -
4 Diffuseur avant UUKRA00000
5 Diffuseur arrière UUKRR00000
6 Ventilateur arrière UUKFN00000
7 Ventilateur avant UUKFF00000
8 Fermeture du côté -
droit
9 Kit électrovanne UUKDN00000
de vidange
10 Kit électrovanne UUKFR00000
de remplissage
11 Transducteur UUKTP00000
piézo-électrique
12 Fermeture côté -
gauche
13 Capteur de niveau UUKLV00000
du cuve interne
Tab. 10.b
13
