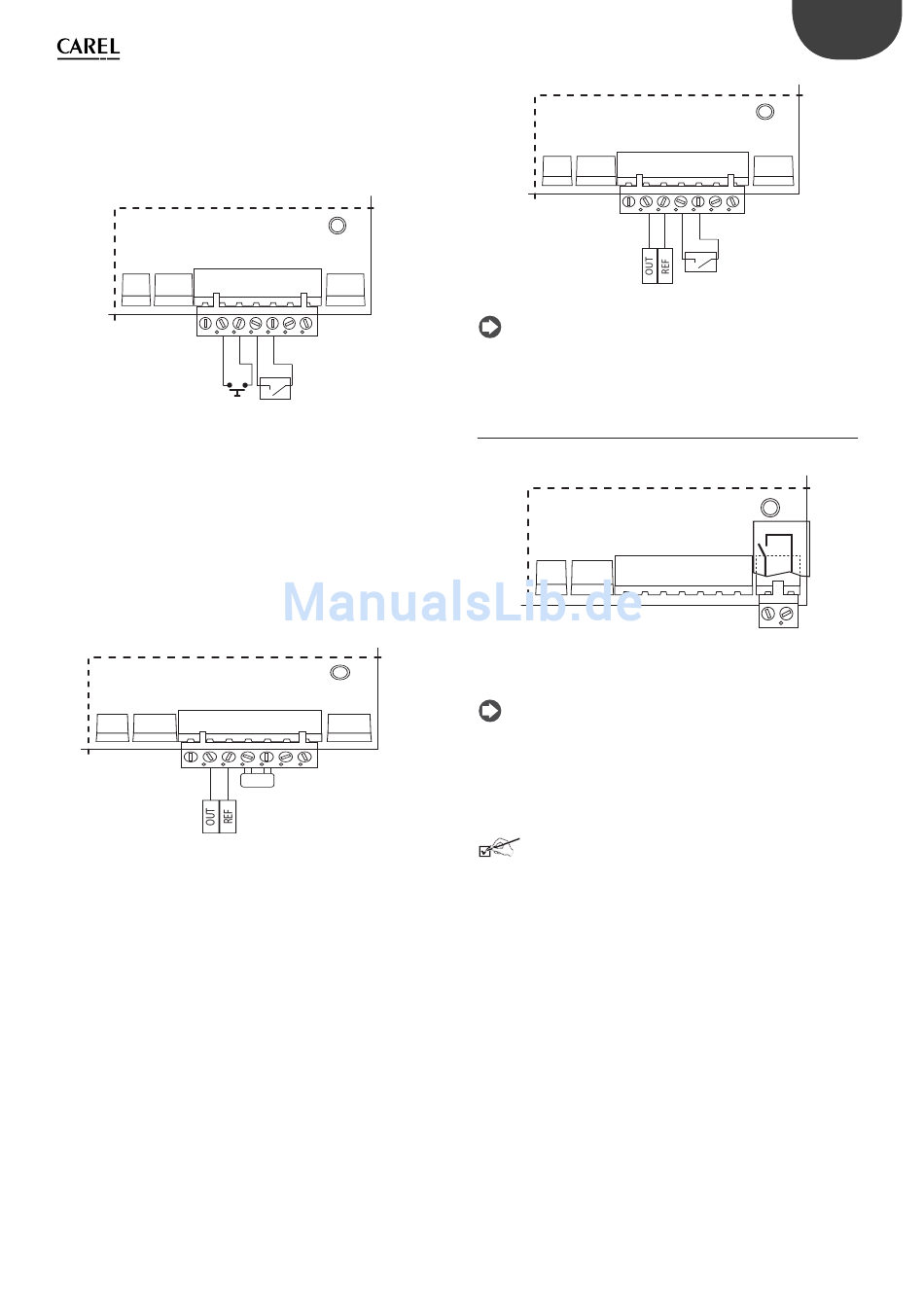

FEUCHTEREGLER und REMOTE-KONTAKT (EIN/AUS-Regelung)
•
Den Eingang M2.2 und M2.3 (Produktionsanforderung) an einen
Feuchteregler anschließen.
•
Den Eingang M2.4 und M2.5 (Schließkontakt) an einen Remote-Kontakt
anschließen (bspw.: Schalter, Timer,...).
•
Den Parameter A0=0 einstellen, um die EIN/AUS-Regelung zu
aktivieren.
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7
Fig. 4.e
2. Aktivierung und Regelung der Dampfproduktion anhand:
EXTERNEM PROPORTIONALREGLER (stufenlose Regelung)
•
Den Eingang M2.4 und M2.5 überbrücken (Schließkontakt).
•
Die Ausgänge M2.2 und M2.3 (Produktionsanforderung) an einen
externen Regler anschließen.
•
Den Parameter A0=1 einstellen, um die stufenlose Regelung zu
aktivieren (siehe Kap. 7) und den Parameter A2 in Abhängigkeit des
gewählten Signals (0...10V, 2...10V, 0...20, 4...20mA) (siehe Kap. 7).
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7
EXTERNEM PROPORTIONALREGLER und REMOTE-KONTAKT (stufenlose
Regelung)
•
Den Eingang M2.4 und M2.5 (Schließkontakt) an einen Remote-Kontakt
anschließen.
•
Die Ausgänge M2.2 und M2.3 (Produktionsanforderung) an einen
externen Regler anschließen.
•
Den Parameter A0=1 einstellen, um die stufenlose Regelung zu
aktivieren (siehe Kap. 7) und den Parameter A2 in Abhängigkeit des
gewählten Signals (0...10V, 2...10V, 0...20V, 4...20mA) (siehe Kap. 7).
Fig. 4.f
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7
N.B.: In industriellen Umgebungen (IEC EN61000-6-2) dürfen die
vom Befeuchter ausgehenden Signalkabel nicht 30 m Länge
überschreiten: Signalkabel für Dampfproduktion (Klemmen M2.1...M2.3),
digitaler Remote-EIN/AUS-Eingang (Klemmen M2.4...M2.5) und des
abgeschirmten Kabels für die RS485-Verbindung.
4.4 Alarmkontakt (M5.1 - M5.2)
Kontakt für die Remote-Alarmmeldung.
Elektrische Daten: 250 Vac; Imax: 5 A ohmsch 2 A induktiv.
N.B.: Für die Zwischenklemmleisten (Alarme, Verbraucher) müssen
zur Vermeidung einer Kabelabtrennung Schellen verwendet
werden.
Schlusskontrollen
Für einen korrekten elektrischen Anschluss müssen folgende Bedingungen
erfüllt sein:
□
Die Nennspannung des Befeuchters entspricht der auf dem Etikett
angegebenen Spannung.
□
Die installierten Sicherungen eignen sich für die Netzleitung und
Netzspannung.
□
Es wurde ein Trennschalter installiert, um die Spannung des
Befeuchters zu unterbrechen.
□
Der Befeuchter ist korrekt geerdet.
□
Das Netzkabel ist durch die Kabelverschraubung geführt.
□
Die Klemme M2.4, M2.5 sind überbrückt oder mit einem Schließkontakt
verbunden.
□
Wird der Befeuchter von einem externen Regler angesteuert, ist die
Masse des Signals mit der Masse der Steuerung verbunden.
15
Fig. 4.g
M.5.1 M.5.2
Fig. 4.h
