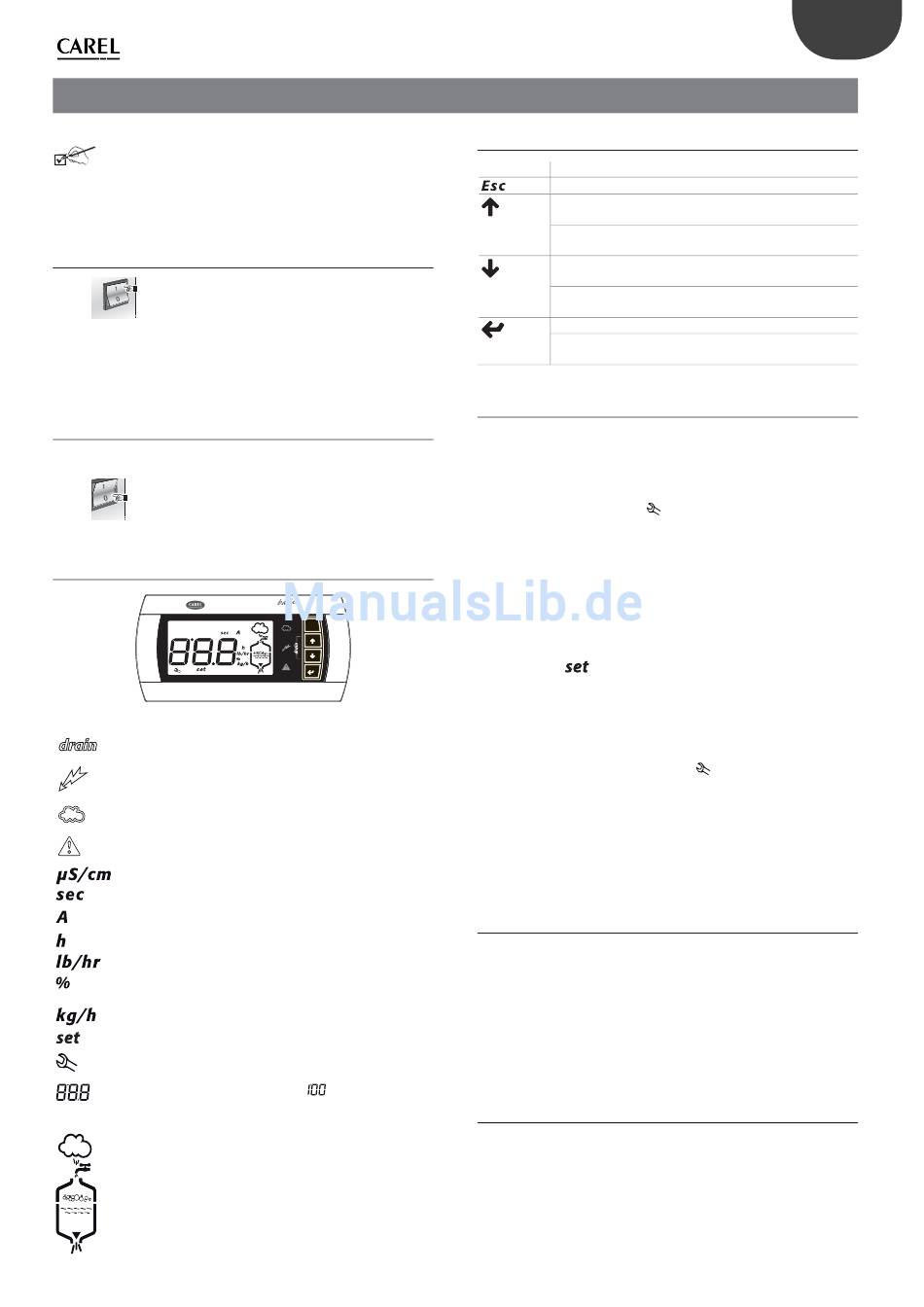

6. MISE EN MARCHE ET INTERFACE UTILISATEUR
Avant de mettre l'humidifi cateur en marche, vérifi er :
□
raccordements hydrauliques : chap.2, en cas de pertes d'eau, ne pas
mettre l'humidifi cateur en marche avant d'avoir résolu le problème;
□
distribution de la vapeur : chap.3 et connexions électriques chap. 4.
6.1 Mise en marche
1
ON
2
dans le cas d'un cylindre neuf, eff ectuer un prélavage en appuyant
les touches ENTER + DOWN pendant 5 sec. (le cylindre est rempli
et vidé trois fois de suite pour nettoyer les parois internes du
cylindre de toute
impureté).
6.2 Arrêt
1
vider l'eau qui se trouve dans le cylindre pour éviter toute
stagnation (voir paragraphe 6.6 "Vidange manuelle eau du cylindre").
2
OFF
6.3 Ecran
humiSteam
μS/cm
Fig. 6.a
vidange manuelle du cylindre (voir paragraphe 6.6)
alimentation (LED vert)
humidifi cateur en fonctionnement (LED jaune)
alarme (LED rouge, ne clignote pas)
v
aleur conductivité
temps en secondes
valeur du courant instantané en Ampères
compteur d'heures réelles
débit de vapeur (système anglo-saxon)
production vapeur en pourcentage par rapport à la capacité
nominale
débit de vapeur (système international, prédéfi ni)
modifi cation en cours des paramètres (setup paramètres)
demande de maintenance (alarme en cours) ou affi chage
historique alarmes (HYS)
999 l'écran affi che
3 digits, après le
(sont affi chés trois chiff res avec un point entre le premier
et le deuxième chiff re).
production de vapeur en cours
remplissage du cylindre en cours
mousse à l'intérieur du cylindre
passage de courant
vidange eau du cylindre en cours
6.4 Clavier
touche
6.5 Affi chage principal
L'écran de l'humidifi cateur affi che normalement la production de vapeur
actuelle (Kg/h, affi chage de base). Pour affi cher les autres valeurs, appuyer
UP ou DOWN et faire défi ler la liste suivante:
•
•
•
•
•
•
Pour retourner à l'affi chage de base, appuyer ESC.
La paramètre C0 (voir chap. 7) permet de modifi er la valeur de l'affi chage
esc
de base (par défaut : production de vapeur actuelle).
(*) Pour modifi er la régulation maximale de vapeur (P0) appuyer :
•
•
•
Appuyer ESC pour retourner au masque principal. Il est également possible
d'accéder au paramètre P0 depuis la liste des paramètres (voir chap. 7).
(**) Pour affi cher l'historique alarmes (HYS ) appuyer:
•
•
appuyer ESC pour retourner au masque principal. Pour eff acer la liste des
alarmes, appuyer UP et DOWN pendant 5 secondes (à l'intérieur de l'historique
alarmes), après avoir terminé la réinitialisation, sur l' é cran apparaît 'res' .
6.6 Rappel défaut usager d'usine
Dans le masque principal appuyer sur ENTER jusqu'à l'affi chage du
masque de saisie du mot de passe :
•
•
Confi rmer avec ENTER ou quitter avec ESC
Si l'on n'appuie sur aucune touche pendant 30 secondes, la visualisation
retourne au masque principal
pour indiquer 1000
6.7 Vidange manuelle eau du cylindre
1) à l'allumage de la machine, sur l'écran apparaît "rel. x.y" (p. ex., rel. 1.2)
2) pendant le fonctionnement
a) sur l'écran: du masque principal, appuyer simultanément ESC et UP
b) par réseau au moyen de la variable entière 81. Ex. format "## = #.#" (p.
ex., 12 = release 1.2)"
17
fonction
retour à l'affi chage précédent
UP
depuis le masque principal : affi chage des valeurs de
l'humidif. (courant, conductivité,....), voir paragraphe suivant
depuis la liste des paramètres : navigation en sens circulaire
des paramètres et modifi cation des valeurs des paramètres
DOWN depuis le masque principal : affi chage des valeurs de
l'humidifi cation (courant, conductivité,....)
depuis la liste des paramètres : navigation circulaire des
paramètres et modifi cation des valeurs des paramètres
ENTER
pendant 2 secondes : accès à la liste paramètres
(PRG)
à l'intérieur de la liste des paramètres : fonction de sélection et
confi rmation (comme la touche "enter" des clavier d' o rdinateur)
affi chage signal entrée (0-100%, ou ON/OFF si A0=0)
accès historique alarmes (HYS
) (**)
régulation de la production maximale de vapeur (paramètre P0) (*)
courant (A)
conductivité (μS/cm)
compteur d'heures du cylindre (h)
ENTER (écran:
)
UP ou DOWN pour modifi er la valeur de production en pourcentage
(de 20 à 100%)
ENTER pour confi rmer la nouvelle valeur
ENTER (l'alarme la plus récente s'affi che)
UP ou DOWN pour faire défi ler la liste des alarmes en ordre
chronologique
Saisir le mot de passe 50
Le texte dEF clignotant s'affi che
"UE BASIC" +030220631 - rel. 2.1 - 07.11.2008
FRE
