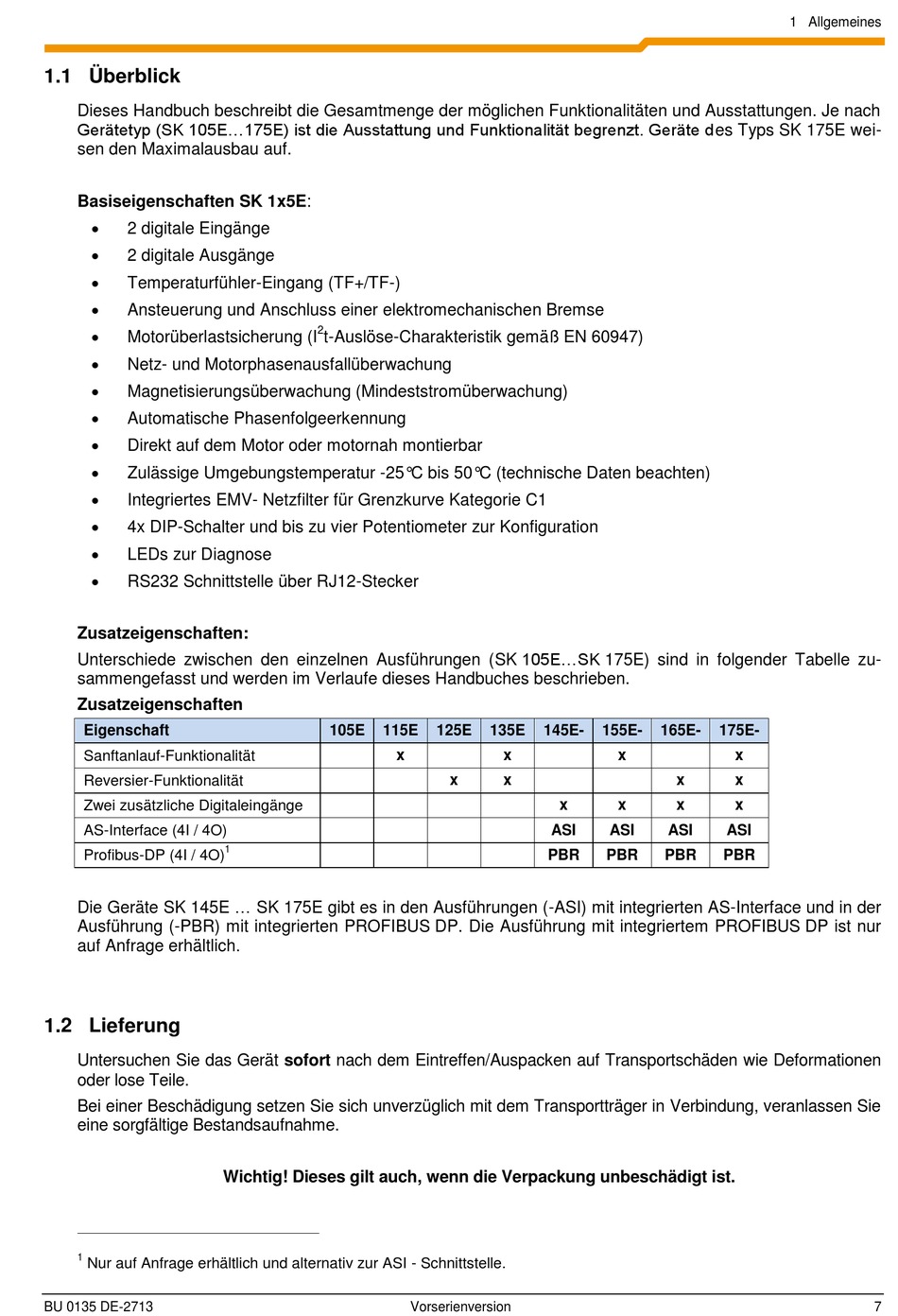

1.1 Überblick
Dieses Handbuch beschreibt die Gesamtmenge der möglichen Funktionalitäten und Ausstattungen. Je nach
Gerätetyp (SK 105E...175E) ist die Ausstattung und Funktionalität begrenzt. Geräte des Typs SK 175E wei-
sen den Maximalausbau auf.
Basiseigenschaften SK 1x5E:
2 digitale Eingänge
2 digitale Ausgänge
Temperaturfühler-Eingang (TF+/TF-)
Ansteuerung und Anschluss einer elektromechanischen Bremse
Motorüberlastsicherung (I
Netz- und Motorphasenausfallüberwachung
Magnetisierungsüberwachung (Mindeststromüberwachung)
Automatische Phasenfolgeerkennung
Direkt auf dem Motor oder motornah montierbar
Zulässige Umgebungstemperatur -25°C bis 50°C (technische Daten beachten)
Integriertes EMV- Netzfilter für Grenzkurve Kategorie C1
4x DIP-Schalter und bis zu vier Potentiometer zur Konfiguration
LEDs zur Diagnose
RS232 Schnittstelle über RJ12-Stecker
Zusatzeigenschaften:
Unterschiede zwischen den einzelnen Ausführungen (SK 105E...SK 175E) sind in folgender Tabelle zu-
sammengefasst und werden im Verlaufe dieses Handbuches beschrieben.
Zusatzeigenschaften
Eigenschaft
Sanftanlauf-Funktionalität
Reversier-Funktionalität
Zwei zusätzliche Digitaleingänge
AS-Interface (4I / 4O)
Profibus-DP (4I / 4O)
Die Geräte SK 145E ... SK 175E gibt es in den Ausführungen (-ASI) mit integrierten AS-Interface und in der
Ausführung (-PBR) mit integrierten PROFIBUS DP. Die Ausführung mit integriertem PROFIBUS DP ist nur
auf Anfrage erhältlich.
1.2 Lieferung
Untersuchen Sie das Gerät sofort nach dem Eintreffen/Auspacken auf Transportschäden wie Deformationen
oder lose Teile.
Bei einer Beschädigung setzen Sie sich unverzüglich mit dem Transportträger in Verbindung, veranlassen Sie
eine sorgfältige Bestandsaufnahme.
1
Nur auf Anfrage erhältlich und alternativ zur ASI - Schnittstelle.
BU 0135 DE-2713
2
t-Auslöse-Charakteristik gemäß EN 60947)
105E
115E
1
Wichtig! Dieses gilt auch, wenn die Verpackung unbeschädigt ist.
125E
135E
145E-
x
x
x
x
x
ASI
PBR
Vorserienversion
155E-
165E-
175E-
x
x
x
x
x
x
x
ASI
ASI
ASI
PBR
PBR
PBR
