5.4.4
Numerischer Anzeigemodus
5.4.5
Trend Modus
5.4.6
HYDRO•S ein / aus
Auf dem Display wird die Leckrate in großen Zahlen angezeigt, siehe
Zudem wird die Maßeinheit der Leckrate angezeigt. Unter der Leckrate wird der
Einlassdruck durch kleinere Zahlen angezeigt. Die Einheiten für Leckrate und Druck
können im Menü definiert werden (siehe Kapitel 6.4.4).
Darunter wird die gleiche Leckrate graphisch als Balken dargestellt. Die Skala dieses
Balkens, d.h. die Anzahl der dargestellten Dekaden, kann über ein Menü definiert
werden (siehe Kapitel 6.2.2). Die programmierten Triggerschwellen (siehe Kapitel
6.4.1
und 6.4.2) werden am Balken durch kurze vertikale Linien angezeigt: Eine
durchgezogene Linie für Trigger 1 und ein punktierte Linie für Trigger 2.
Zusätzlich wird über der Balkenanzeige der Einlassdruck in kleineren Zahlen ange-
zeigt.

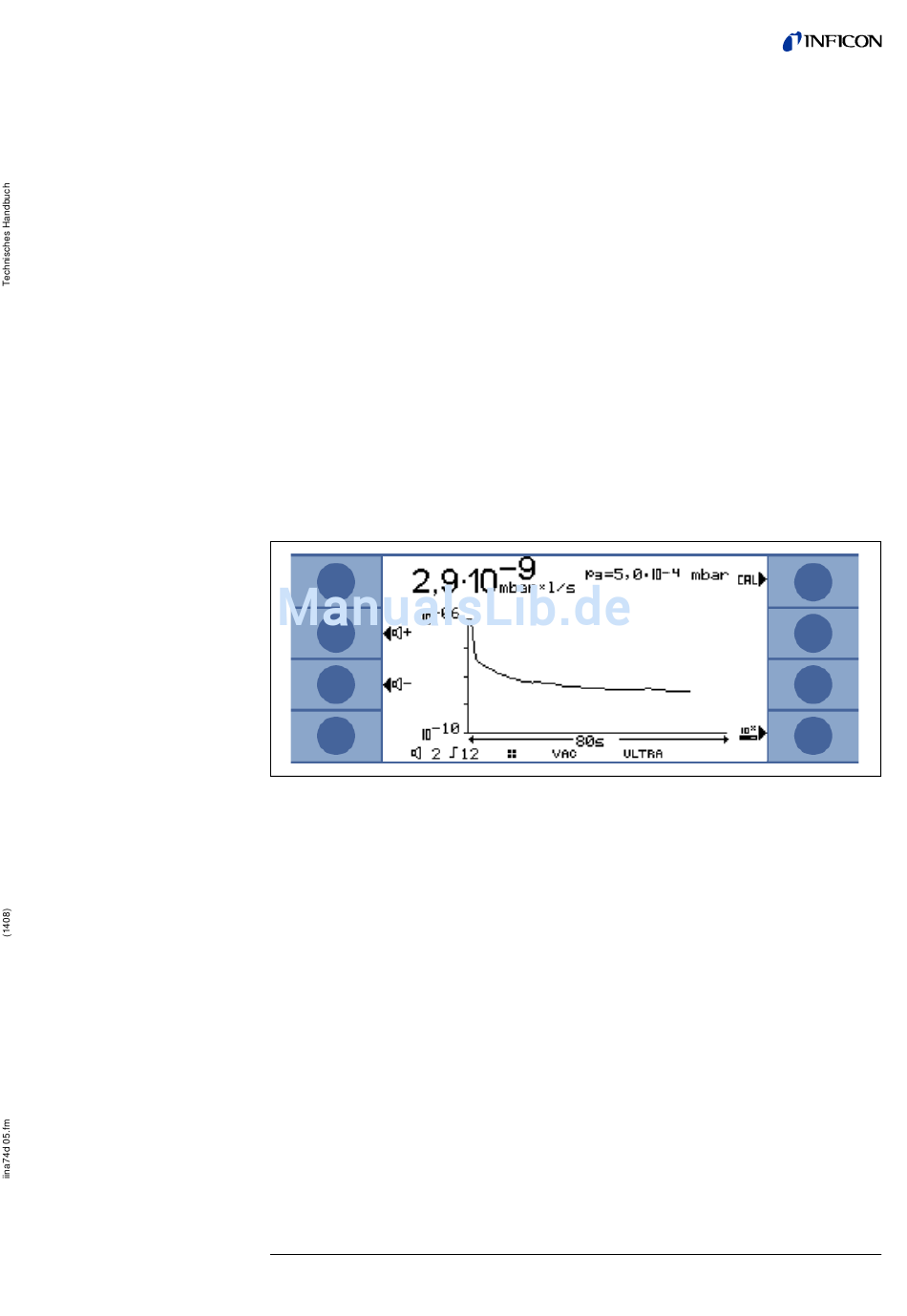

Im Trend Modus wird die gemessene Leckrate über die Zeit angezeigt
Zusätzlich zur aktuell gemessenen Leckrate wird auch der Einlassdruck digital
angezeigt. Die Zeitachse kann über ein Menü definiert werden (s. Kapitel 6.2.3). Die
Intensitätsachse (Y-Achse) wird in gleicher Weise wie für die Balkenanzeige definiert
(s. Kapitel
6.2.1
ff).
Abb. 5-2: Display, Trend Modus
Ist die Betriebsart „Vakuum: HYDRO•S: automatisch EIN bzw. automatisch AUS"
gewählt (s. Kapitel 6.3), können Sie HYDRO•S mit der Taste 4 ein- oder ausschalten.
Wenn HYDRO•S eingeschaltet ist, erscheint in der Statuszeile „HYDRO•S", wenn
HYDRO•S ausgeschaltet ist, wird in der Statuszeile „VAC" angezeigt (siehe auch
Kapitel 6.6.1.4).
Hinweis: Im
Modus liegt die untere Nachweisgrenze bei 1 x 10
HYDRO•S
Abb.
Abb.
-10
mbar l/s
Betrieb des UL5000
5-1.
5-2.
47
