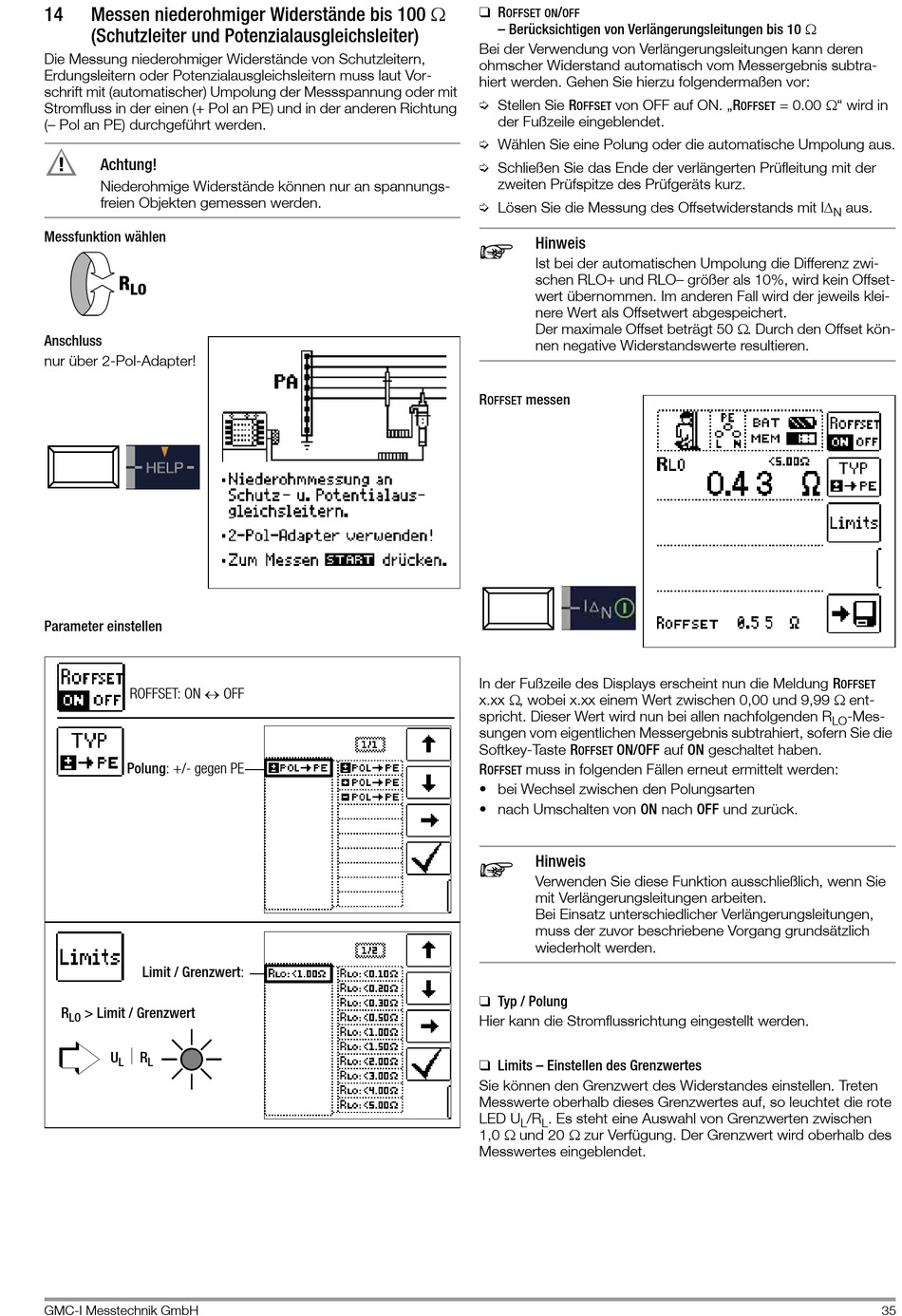

Messen niederohmiger Widerstände bis 100
14
(Schutzleiter und Potenzialausgleichsleiter)
Die Messung niederohmiger Widerstände von Schutzleitern,
Erdungsleitern oder Potenzialausgleichsleitern muss laut Vor-
schrift mit (automatischer) Umpolung der Messspannung oder mit
Stromfluss in der einen (+ Pol an PE) und in der anderen Richtung
(– Pol an PE) durchgeführt werden.
!
Achtung!
Niederohmige Widerstände können nur an spannungs-
freien Objekten gemessen werden.
Messfunktion wählen
R
LO
Anschluss
nur über 2-Pol-Adapter!
Parameter einstellen
ROFFSET: ON OFF
Polung: +/- gegen PE
Limit / Grenzwert:
R
> Limit / Grenzwert
LO
R
U
L
L
GMC-I Messtechnik GmbH
R
/
OFFSET ON
OFF
– Berücksichtigen von Verlängerungsleitungen bis 10
Bei der Verwendung von Verlängerungsleitungen kann deren
ohmscher Widerstand automatisch vom Messergebnis subtra-
hiert werden. Gehen Sie hierzu folgendermaßen vor:
Stellen Sie R
von OFF auf ON. „R
OFFSET
der Fußzeile eingeblendet.
Wählen Sie eine Polung oder die automatische Umpolung aus.
Schließen Sie das Ende der verlängerten Prüfleitung mit der
zweiten Prüfspitze des Prüfgeräts kurz.
Lösen Sie die Messung des Offsetwiderstands mit I
Hinweis
Ist bei der automatischen Umpolung die Differenz zwi-
schen RLO+ und RLO– größer als 10%, wird kein Offset-
wert übernommen. Im anderen Fall wird der jeweils klei-
nere Wert als Offsetwert abgespeichert.
Der maximale Offset beträgt 50 . Durch den Offset kön-
nen negative Widerstandswerte resultieren.
R
messen
OFFSET
In der Fußzeile des Displays erscheint nun die Meldung R
x.xx , wobei x.xx einem Wert zwischen 0,00 und 9,99 ent-
spricht. Dieser Wert wird nun bei allen nachfolgenden R
sungen vom eigentlichen Messergebnis subtrahiert, sofern Sie die
Softkey-Taste R
ON/OFF auf ON geschaltet haben.
OFFSET
R
muss in folgenden Fällen erneut ermittelt werden:
OFFSET
• bei Wechsel zwischen den Polungsarten
• nach Umschalten von ON nach OFF und zurück.
Hinweis
Verwenden Sie diese Funktion ausschließlich, wenn Sie
mit Verlängerungsleitungen arbeiten.
Bei Einsatz unterschiedlicher Verlängerungsleitungen,
muss der zuvor beschriebene Vorgang grundsätzlich
wiederholt werden.
Typ / Polung
Hier kann die Stromflussrichtung eingestellt werden.
Limits – Einstellen des Grenzwertes
Sie können den Grenzwert des Widerstandes einstellen. Treten
Messwerte oberhalb dieses Grenzwertes auf, so leuchtet die rote
LED U
/R
. Es steht eine Auswahl von Grenzwerten zwischen
L
L
1,0 und 20 zur Verfügung. Der Grenzwert wird oberhalb des
Messwertes eingeblendet.
= 0.00 " wird in
OFFSET
aus.
N
OFFSET
-Mes-
LO
35
