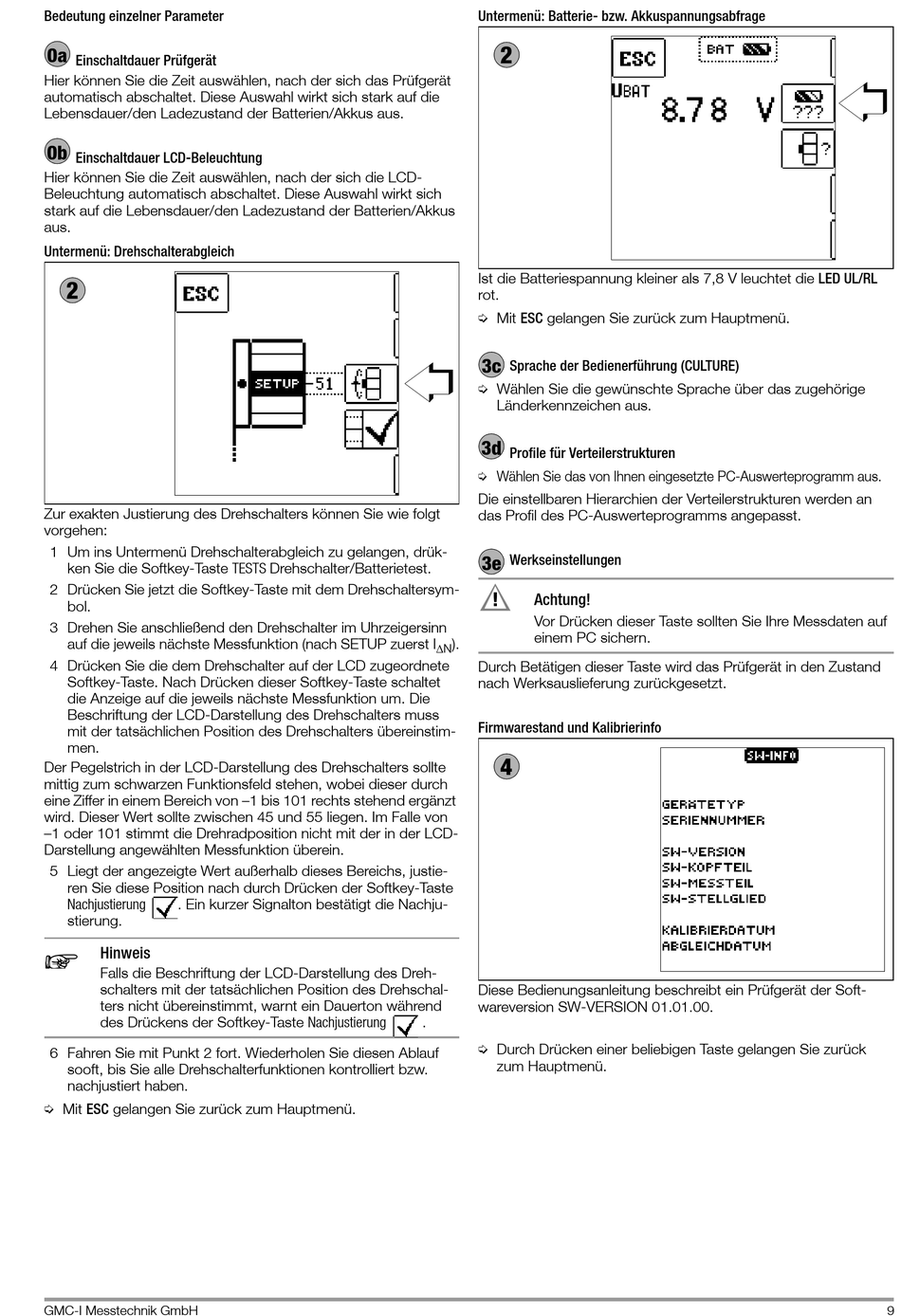

Gossen MetraWatt PROFITEST MBASE MTECH Bedienungsanleitung Seite 9

Bedeutung einzelner Parameter
0a
Einschaltdauer Prüfgerät
Hier können Sie die Zeit auswählen, nach der sich das Prüfgerät
automatisch abschaltet. Diese Auswahl wirkt sich stark auf die
Lebensdauer/den Ladezustand der Batterien/Akkus aus.
0b
Einschaltdauer LCD-Beleuchtung
Hier können Sie die Zeit auswählen, nach der sich die LCD-
Beleuchtung automatisch abschaltet. Diese Auswahl wirkt sich
stark auf die Lebensdauer/den Ladezustand der Batterien/Akkus
aus.
Untermenü: Drehschalterabgleich
2
Zur exakten Justierung des Drehschalters können Sie wie folgt
vorgehen:
1 Um ins Untermenü Drehschalterabgleich zu gelangen, drük-
ken Sie die Softkey-Taste TESTS Drehschalter/Batterietest.
2 Drücken Sie jetzt die Softkey-Taste mit dem Drehschaltersym-
bol.
3 Drehen Sie anschließend den Drehschalter im Uhrzeigersinn
auf die jeweils nächste Messfunktion (nach SETUP zuerst I
4 Drücken Sie die dem Drehschalter auf der LCD zugeordnete
Softkey-Taste. Nach Drücken dieser Softkey-Taste schaltet
die Anzeige auf die jeweils nächste Messfunktion um. Die
Beschriftung der LCD-Darstellung des Drehschalters muss
mit der tatsächlichen Position des Drehschalters übereinstim-
men.
Der Pegelstrich in der LCD-Darstellung des Drehschalters sollte
mittig zum schwarzen Funktionsfeld stehen, wobei dieser durch
eine Ziffer in einem Bereich von –1 bis 101 rechts stehend ergänzt
wird. Dieser Wert sollte zwischen 45 und 55 liegen. Im Falle von
–1 oder 101 stimmt die Drehradposition nicht mit der in der LCD-
Darstellung angewählten Messfunktion überein.
5 Liegt der angezeigte Wert außerhalb dieses Bereichs, justie-
ren Sie diese Position nach durch Drücken der Softkey-Taste
Nachjustierung . Ein kurzer Signalton bestätigt die Nachju-
stierung.

Hinweis
Falls die Beschriftung der LCD-Darstellung des Dreh-
schalters mit der tatsächlichen Position des Drehschal-
ters nicht übereinstimmt, warnt ein Dauerton während
des Drückens der Softkey-Taste Nachjustierung
6 Fahren Sie mit Punkt 2 fort. Wiederholen Sie diesen Ablauf
sooft, bis Sie alle Drehschalterfunktionen kontrolliert bzw.
nachjustiert haben.
 Mit ESC gelangen Sie zurück zum Hauptmenü.
GMC-I Messtechnik GmbH
Untermenü: Batterie- bzw. Akkuspannungsabfrage
2
Ist die Batteriespannung kleiner als 7,8 V leuchtet die LED UL/RL
rot.
 Mit ESC gelangen Sie zurück zum Hauptmenü.
3c
Sprache der Bedienerführung (CULTURE)
 Wählen Sie die gewünschte Sprache über das zugehörige
Länderkennzeichen aus.
3d
Profile für Verteilerstrukturen
 Wählen Sie das von Ihnen eingesetzte PC-Auswerteprogramm aus.
Die einstellbaren Hierarchien der Verteilerstrukturen werden an
das Profil des PC-Auswerteprogramms angepasst.
Werkseinstellungen
3e
!
Achtung!
Vor Drücken dieser Taste sollten Sie Ihre Messdaten auf
einem PC sichern.
).
N
Durch Betätigen dieser Taste wird das Prüfgerät in den Zustand
nach Werksauslieferung zurückgesetzt.
Firmwarestand und Kalibrierinfo
4
Diese Bedienungsanleitung beschreibt ein Prüfgerät der Soft-
wareversion SW-VERSION 01.01.00.
.
 Durch Drücken einer beliebigen Taste gelangen Sie zurück
zum Hauptmenü.
9
