5.5

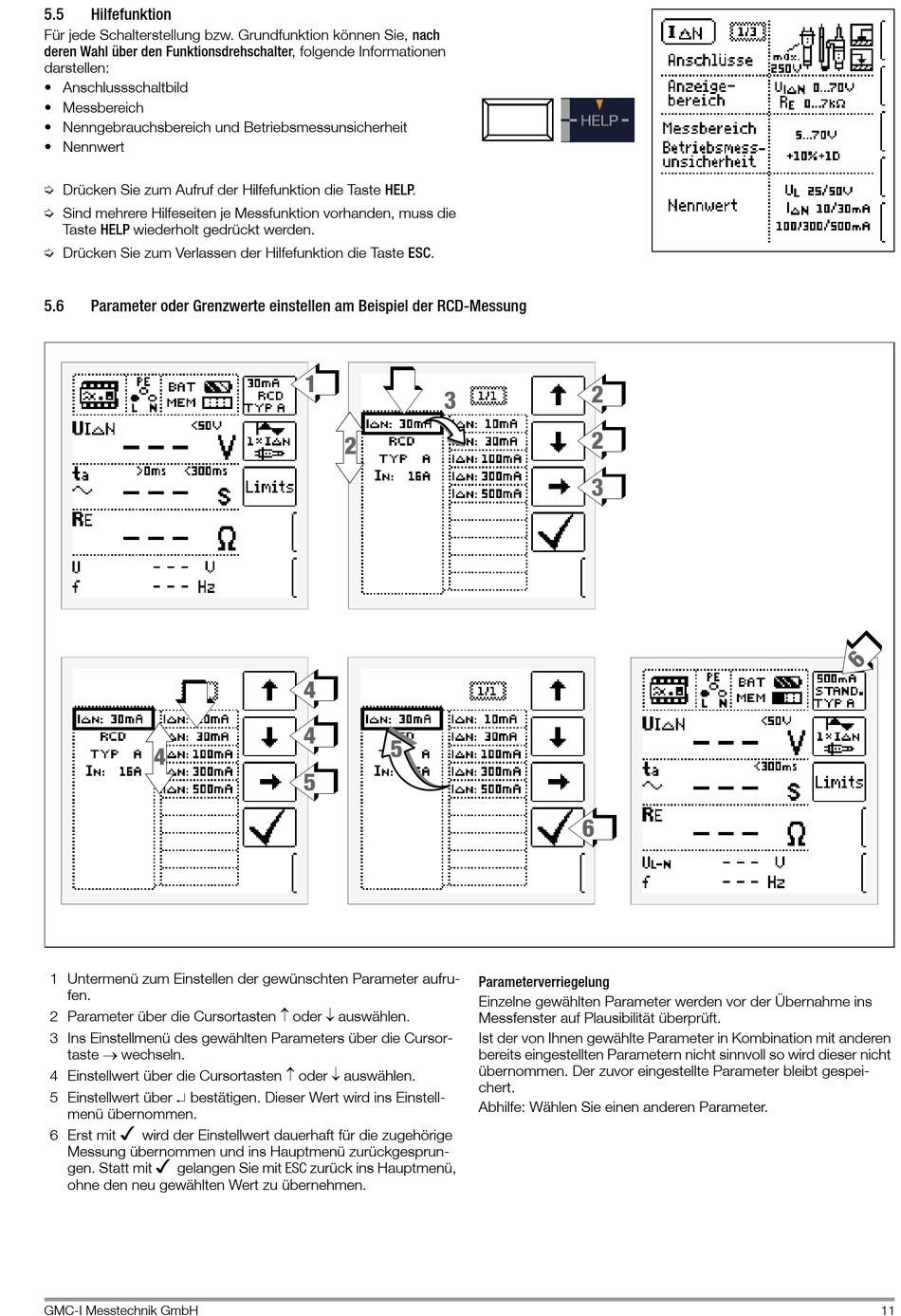

Hilfefunktion

Für jede Schalterstellung bzw. Grundfunktion können Sie, nach
deren Wahl über den Funktionsdrehschalter, folgende Informationen
darstellen:
• Anschlussschaltbild
• Messbereich
• Nenngebrauchsbereich und Betriebsmessunsicherheit
• Nennwert
 Drücken Sie zum Aufruf der Hilfefunktion die Taste HELP.
 Sind mehrere Hilfeseiten je Messfunktion vorhanden, muss die
Taste HELP wiederholt gedrückt werden.
 Drücken Sie zum Verlassen der Hilfefunktion die Taste ESC.
5.6

Parameter oder Grenzwerte einstellen am Beispiel der RCD-Messung

4
1 Untermenü zum Einstellen der gewünschten Parameter aufru-
fen.
2 Parameter über die Cursortasten oderauswählen.
3 Ins Einstellmenü des gewählten Parameters über die Cursor-
taste wechseln.
4 Einstellwert über die Cursortasten oderauswählen.
5 Einstellwert über  bestätigen. Dieser Wert wird ins Einstell-
menü übernommen.

6 Erst mit wird der Einstellwert dauerhaft für die zugehörige
Messung übernommen und ins Hauptmenü zurückgesprun-

gen. Statt mit gelangen Sie mit ESC zurück ins Hauptmenü,
ohne den neu gewählten Wert zu übernehmen.
GMC-I Messtechnik GmbH
1
3
2
4
4
5
5
2
2
3
6
Parameterverriegelung
Einzelne gewählten Parameter werden vor der Übernahme ins
Messfenster auf Plausibilität überprüft.
Ist der von Ihnen gewählte Parameter in Kombination mit anderen
bereits eingestellten Parametern nicht sinnvoll so wird dieser nicht
übernommen. Der zuvor eingestellte Parameter bleibt gespei-
chert.
Abhilfe: Wählen Sie einen anderen Parameter.
11
