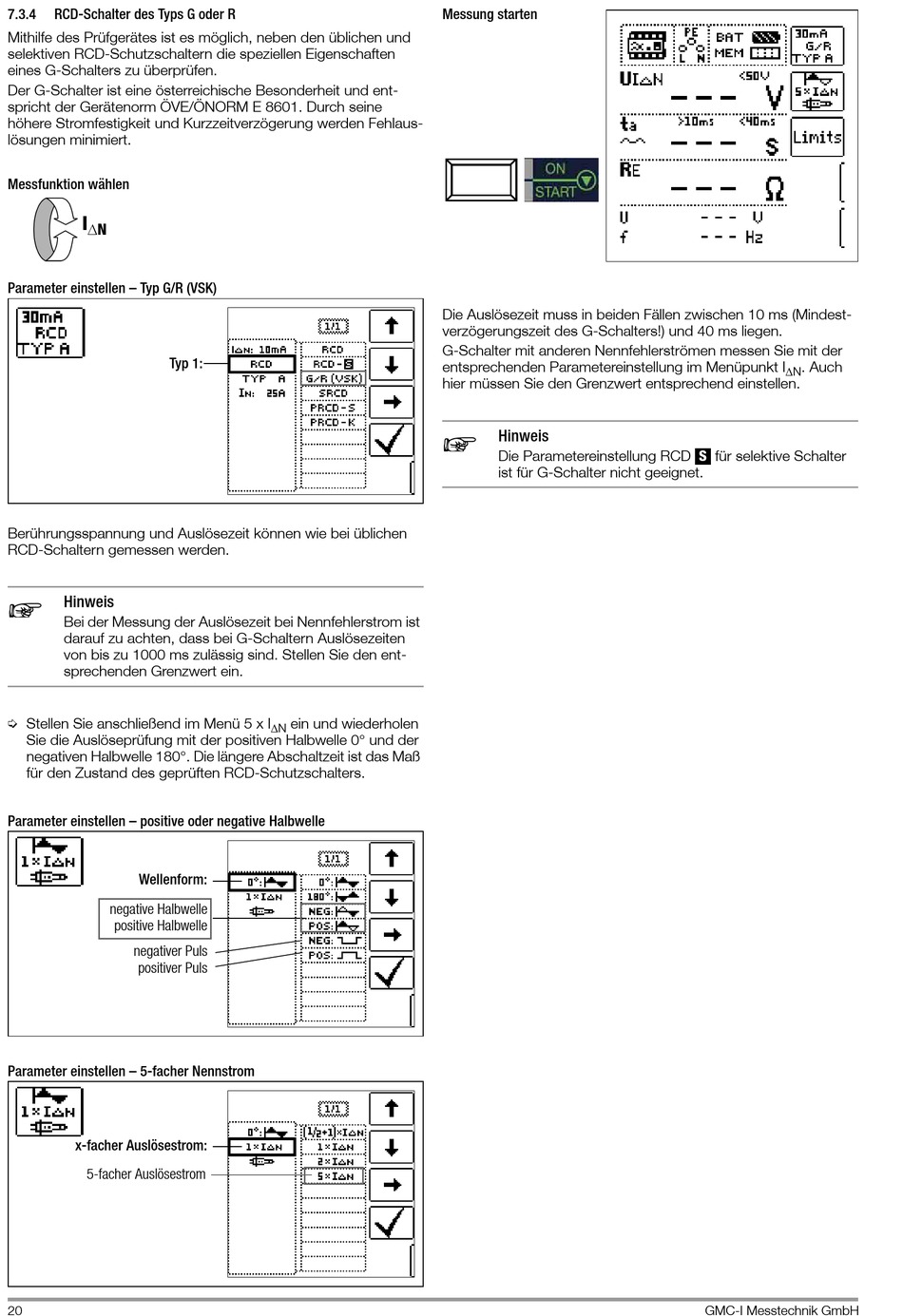

7.3.4
RCD-Schalter des Typs G oder R
Mithilfe des Prüfgerätes ist es möglich, neben den üblichen und
selektiven RCD-Schutzschaltern die speziellen Eigenschaften
eines G-Schalters zu überprüfen.
Der G-Schalter ist eine österreichische Besonderheit und ent-
spricht der Gerätenorm ÖVE/ÖNORM E 8601. Durch seine
höhere Stromfestigkeit und Kurzzeitverzögerung werden Fehlaus-
lösungen minimiert.
Messfunktion wählen
I
N
Parameter einstellen – Typ G/R (VSK)
Typ 1:
Berührungsspannung und Auslösezeit können wie bei üblichen
RCD-Schaltern gemessen werden.
Hinweis
Bei der Messung der Auslösezeit bei Nennfehlerstrom ist
darauf zu achten, dass bei G-Schaltern Auslösezeiten
von bis zu 1000 ms zulässig sind. Stellen Sie den ent-
sprechenden Grenzwert ein.
Stellen Sie anschließend im Menü 5 x I
Sie die Auslöseprüfung mit der positiven Halbwelle 0° und der
negativen Halbwelle 180°. Die längere Abschaltzeit ist das Maß
für den Zustand des geprüften RCD-Schutzschalters.
Parameter einstellen – positive oder negative Halbwelle
Wellenform:
negative Halbwelle
positive Halbwelle
negativer Puls
positiver Puls
Parameter einstellen – 5-facher Nennstrom
x-facher Auslösestrom:
5-facher Auslösestrom
20
ein und wiederholen
N
Messung starten
Die Auslösezeit muss in beiden Fällen zwischen 10 ms (Mindest-
verzögerungszeit des G-Schalters!) und 40 ms liegen.
G-Schalter mit anderen Nennfehlerströmen messen Sie mit der
entsprechenden Parametereinstellung im Menüpunkt I
hier müssen Sie den Grenzwert entsprechend einstellen.
Hinweis
Die Parametereinstellung RCD
ist für G-Schalter nicht geeignet.
. Auch
N
S
für selektive Schalter
GMC-I Messtechnik GmbH
