6.4

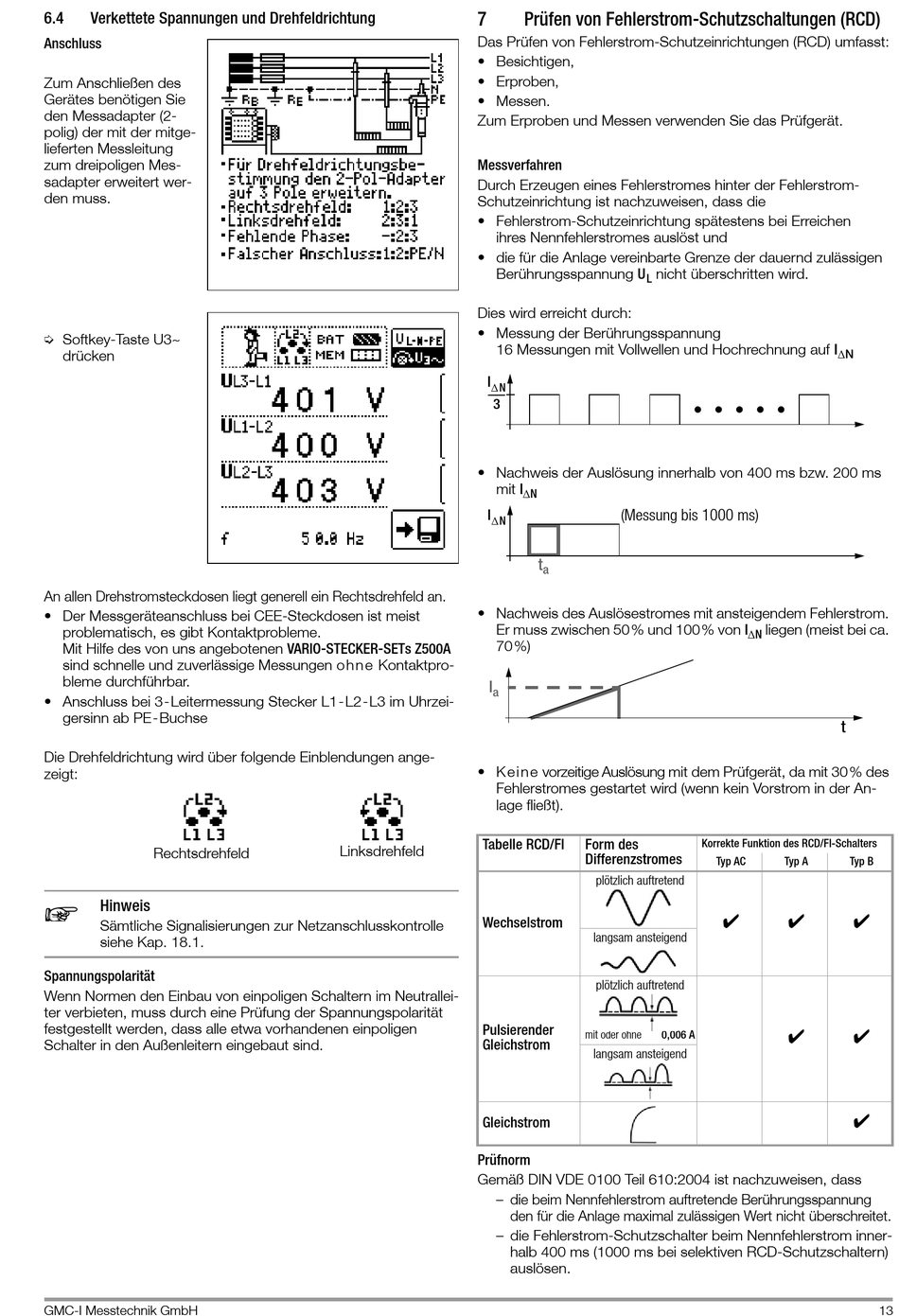

Verkettete Spannungen und Drehfeldrichtung

Anschluss
Zum Anschließen des
Gerätes benötigen Sie
den Messadapter (2-
polig) der mit der mitge-
lieferten Messleitung
zum dreipoligen Mes-
sadapter erweitert wer-
den muss.
 Softkey-Taste U3~
drücken
An allen Drehstromsteckdosen liegt generell ein Rechtsdrehfeld an.
• Der Messgeräteanschluss bei CEE-Steckdosen ist meist
problematisch, es gibt Kontaktprobleme.
Mit Hilfe des von uns angebotenen VARIO-STECKER-SETs Z500A
sind schnelle und zuverlässige Messungen o hn e Kontaktpro-
bleme durchführbar.
• Anschluss bei 3-Leitermessung Stecker L1-L2-L3 im Uhrzei-
gersinn ab PE-Buchse
Die Drehfeldrichtung wird über folgende Einblendungen ange-
zeigt:
Rechtsdrehfeld
Hinweis
Sämtliche Signalisierungen zur Netzanschlusskontrolle
siehe Kap. 18.1.
Spannungspolarität
Wenn Normen den Einbau von einpoligen Schaltern im Neutrallei-
ter verbieten, muss durch eine Prüfung der Spannungspolarität
festgestellt werden, dass alle etwa vorhandenen einpoligen
Schalter in den Außenleitern eingebaut sind.
GMC-I Messtechnik GmbH
7
Das Prüfen von Fehlerstrom-Schutzeinrichtungen (RCD) umfasst:
• Besichtigen,
• Erproben,
• Messen.
Zum Erproben und Messen verwenden Sie das Prüfgerät.
Messverfahren
Durch Erzeugen eines Fehlerstromes hinter der Fehlerstrom-
Schutzeinrichtung ist nachzuweisen, dass die
• Fehlerstrom-Schutzeinrichtung spätestens bei Erreichen
ihres Nennfehlerstromes auslöst und
• die für die Anlage vereinbarte Grenze der dauernd zulässigen
Berührungsspannung U
Dies wird erreicht durch:
• Messung der Berührungsspannung
16 Messungen mit Vollwellen und Hochrechnung auf I
I
N
------ -
3
• Nachweis der Auslösung innerhalb von 400 ms bzw. 200 ms
mit I
I
N
• Nachweis des Auslösestromes mit ansteigendem Fehlerstrom.
Er muss zwischen 50% und 100% von I
70%)
I
a
• Ke i ne vorzeitige Auslösung mit dem Prüfgerät, da mit 30% des
Fehlerstromes gestartet wird (wenn kein Vorstrom in der An-
lage fließt).
Tabelle RCD/FI
Linksdrehfeld
Wechselstrom
Pulsierender
Gleichstrom
Gleichstrom
Prüfnorm
Gemäß DIN VDE 0100 Teil 610:2004 ist nachzuweisen, dass
– die beim Nennfehlerstrom auftretende Berührungsspannung
– die Fehlerstrom-Schutzschalter beim Nennfehlerstrom inner-
Prüfen von Fehlerstrom-Schutzschaltungen (RCD)
nicht überschritten wird.
L
N
(Messung bis 1000 ms)
t
a
Form des
Differenzstromes
plötzlich auftretend
langsam ansteigend
plötzlich auftretend
mit oder ohne
0,006 A
langsam ansteigend
den für die Anlage maximal zulässigen Wert nicht überschreitet.
halb 400 ms (1000 ms bei selektiven RCD-Schutzschaltern)
auslösen.
N
liegen (meist bei ca.
N
t
Korrekte Funktion des RCD/FI-Schalters
Typ AC
Typ A
Typ B
13
