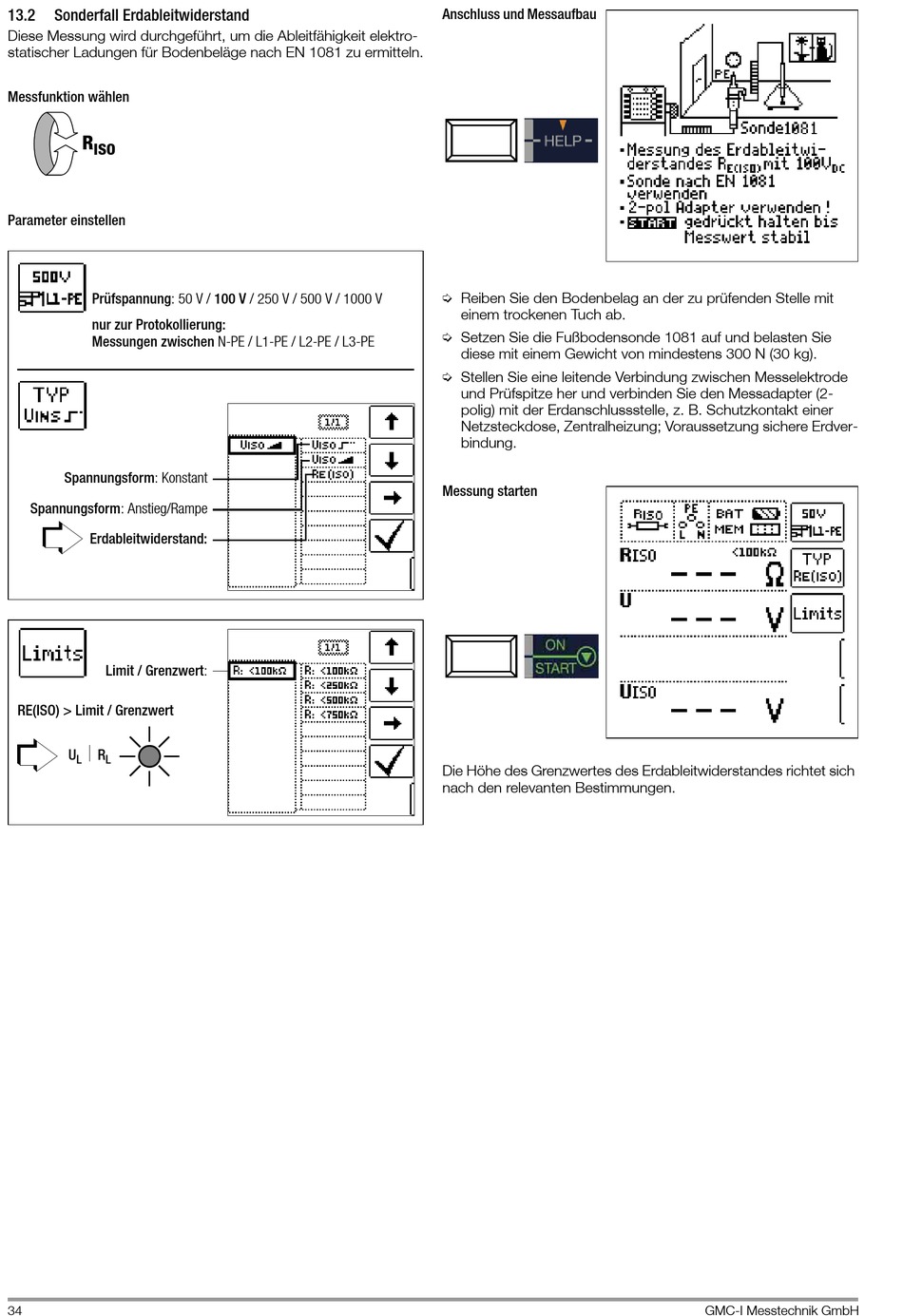

13.2
Sonderfall Erdableitwiderstand
Diese Messung wird durchgeführt, um die Ableitfähigkeit elektro-
statischer Ladungen für Bodenbeläge nach EN 1081 zu ermitteln.
Messfunktion wählen
R
ISO
Parameter einstellen
Prüfspannung: 50 V / 100 V / 250 V / 500 V / 1000 V
nur zur Protokollierung:
Messungen zwischen N-PE / L1-PE / L2-PE / L3-PE
Spannungsform: Konstant
Spannungsform: Anstieg/Rampe
Erdableitwiderstand:
Limit / Grenzwert:
RE(ISO) > Limit / Grenzwert
R
U
L
L
34
Anschluss und Messaufbau
Reiben Sie den Bodenbelag an der zu prüfenden Stelle mit
einem trockenen Tuch ab.
Setzen Sie die Fußbodensonde 1081 auf und belasten Sie
diese mit einem Gewicht von mindestens 300 N (30 kg).
Stellen Sie eine leitende Verbindung zwischen Messelektrode
und Prüfspitze her und verbinden Sie den Messadapter (2-
polig) mit der Erdanschlussstelle, z. B. Schutzkontakt einer
Netzsteckdose, Zentralheizung; Voraussetzung sichere Erdver-
bindung.
Messung starten
Die Höhe des Grenzwertes des Erdableitwiderstandes richtet sich
nach den relevanten Bestimmungen.
