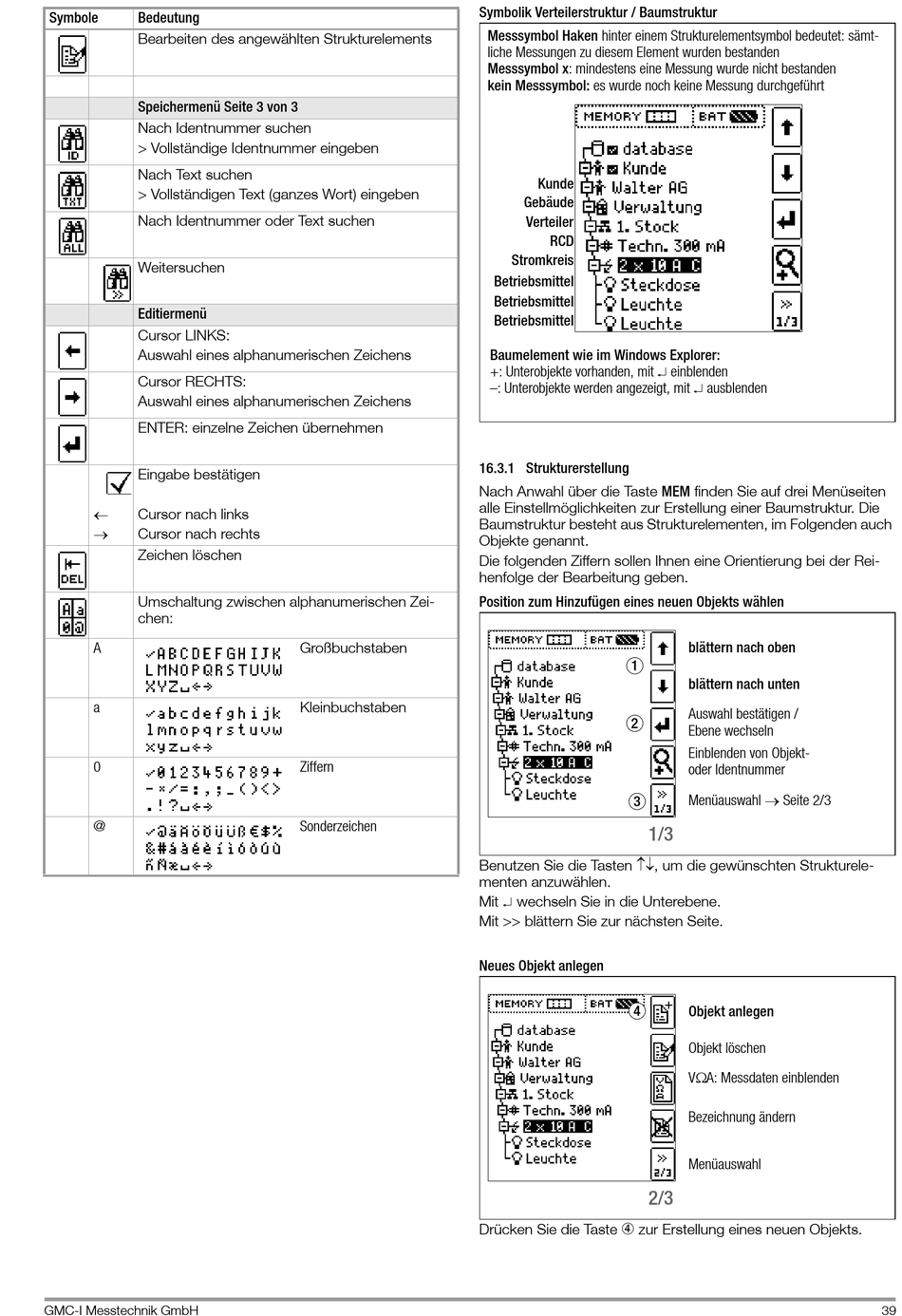

16.3.1 Strukturerstellung - Gossen MetraWatt PROFITEST MBASE MTECH Bedienungsanleitung

Symbole Bedeutung
Bearbeiten des angewählten Strukturelements
Speichermenü Seite 3 von 3
Nach Identnummer suchen
> Vollständige Identnummer eingeben
Nach Text suchen
> Vollständigen Text (ganzes Wort) eingeben
Nach Identnummer oder Text suchen
Weitersuchen
Editiermenü
Cursor LINKS:
Auswahl eines alphanumerischen Zeichens
Cursor RECHTS:
Auswahl eines alphanumerischen Zeichens
ENTER: einzelne Zeichen übernehmen
Eingabe bestätigen

Cursor nach links

Cursor nach rechts
Zeichen löschen
Umschaltung zwischen alphanumerischen Zei-
chen:
A
a
0
@
GMC-I Messtechnik GmbH
Großbuchstaben
Kleinbuchstaben
Ziffern
Sonderzeichen
Symbolik Verteilerstruktur / Baumstruktur
Messsymbol Haken hinter einem Strukturelementsymbol bedeutet: sämt-
liche Messungen zu diesem Element wurden bestanden
Messsymbol x: mindestens eine Messung wurde nicht bestanden
kein Messsymbol: es wurde noch keine Messung durchgeführt
Kunde
Gebäude
Verteiler
RCD
Stromkreis
Betriebsmittel
Betriebsmittel
Betriebsmittel
Baumelement wie im Windows Explorer:
+: Unterobjekte vorhanden, mit  einblenden
–: Unterobjekte werden angezeigt, mit  ausblenden

16.3.1 Strukturerstellung

Nach Anwahl über die Taste MEM finden Sie auf drei Menüseiten
alle Einstellmöglichkeiten zur Erstellung einer Baumstruktur. Die
Baumstruktur besteht aus Strukturelementen, im Folgenden auch
Objekte genannt.
Die folgenden Ziffern sollen Ihnen eine Orientierung bei der Rei-
henfolge der Bearbeitung geben.
Position zum Hinzufügen eines neuen Objekts wählen
1
2
3
1/3
Benutzen Sie die Tasten , um die gewünschten Strukturele-
menten anzuwählen.
Mit  wechseln Sie in die Unterebene.
Mit >> blättern Sie zur nächsten Seite.
Neues Objekt anlegen
4
2/3

Drücken Sie die Taste zur Erstellung eines neuen Objekts.
blättern nach oben
blättern nach unten
Auswahl bestätigen /
Ebene wechseln
Einblenden von Objekt-
oder Identnummer
Menüauswahl Seite 2/3
Objekt anlegen
Objekt löschen
VA: Messdaten einblenden
Bezeichnung ändern
Menüauswahl
