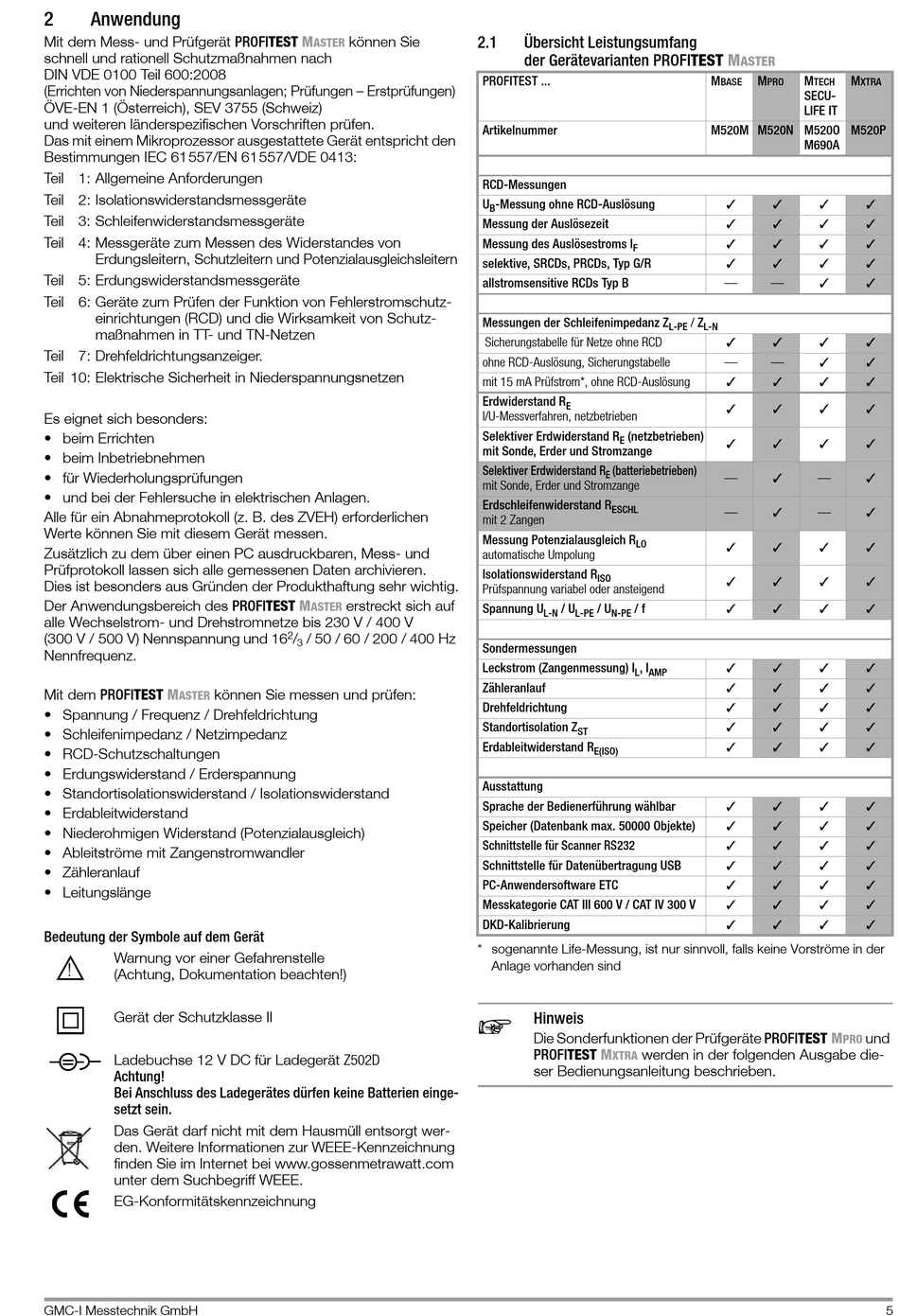

Anwendung
Mit dem Mess- und Prüfgerät PROFITEST
schnell und rationell Schutzmaßnahmen nach
DIN VDE 0100 Teil 600:2008
(Errichten von Niederspannungsanlagen; Prüfungen – Erstprüfungen)
ÖVE-EN 1 (Österreich), SEV 3755 (Schweiz)
und weiteren länderspezifischen Vorschriften prüfen.
Das mit einem Mikroprozessor ausgestattete Gerät entspricht den
Bestimmungen IEC 61557/EN 61557/VDE 0413:
Teil 1: Allgemeine Anforderungen
Teil 2: Isolationswiderstandsmessgeräte
Teil 3: Schleifenwiderstandsmessgeräte
Teil 4: Messgeräte zum Messen des Widerstandes von
Erdungsleitern, Schutzleitern und Potenzialausgleichsleitern
Teil 5: Erdungswiderstandsmessgeräte
Teil 6: Geräte zum Prüfen der Funktion von Fehlerstromschutz-
einrichtungen (RCD) und die Wirksamkeit von Schutz-
maßnahmen in TT- und TN-Netzen
Teil 7: Drehfeldrichtungsanzeiger.
Teil 10: Elektrische Sicherheit in Niederspannungsnetzen
Es eignet sich besonders:
• beim Errichten
• beim Inbetriebnehmen
• für Wiederholungsprüfungen
• und bei der Fehlersuche in elektrischen Anlagen.
Alle für ein Abnahmeprotokoll (z. B. des ZVEH) erforderlichen
Werte können Sie mit diesem Gerät messen.
Zusätzlich zu dem über einen PC ausdruckbaren, Mess- und
Prüfprotokoll lassen sich alle gemessenen Daten archivieren.
Dies ist besonders aus Gründen der Produkthaftung sehr wichtig.
Der Anwendungsbereich des PROFITEST
alle Wechselstrom- und Drehstromnetze bis 230 V / 400 V
(300 V / 500 V) Nennspannung und 16
Nennfrequenz.
Mit dem PROFITEST
M
ASTER
• Spannung / Frequenz / Drehfeldrichtung
• Schleifenimpedanz / Netzimpedanz
• RCD-Schutzschaltungen
• Erdungswiderstand / Erderspannung
• Standortisolationswiderstand / Isolationswiderstand
• Erdableitwiderstand
• Niederohmigen Widerstand (Potenzialausgleich)
• Ableitströme mit Zangenstromwandler
• Zähleranlauf
• Leitungslänge
Bedeutung der Symbole auf dem Gerät
Warnung vor einer Gefahrenstelle
!
(Achtung, Dokumentation beachten!)
Gerät der Schutzklasse II
Ladebuchse 12 V DC für Ladegerät Z502D
Achtung!
Bei Anschluss des Ladegerätes dürfen keine Batterien einge-
setzt sein.
Das Gerät darf nicht mit dem Hausmüll entsorgt wer-
den. Weitere Informationen zur WEEE-Kennzeichnung
finden Sie im Internet bei www.gossenmetrawatt.com
unter dem Suchbegriff WEEE.
EG-Konformitätskennzeichnung
GMC-I Messtechnik GmbH
M
können Sie
ASTER
M
erstreckt sich auf
ASTER
2
/
/ 50 / 60 / 200 / 400 Hz
3
können Sie messen und prüfen:
2.1
Übersicht Leistungsumfang
der Gerätevarianten PROFITEST
PROFITEST ...
Artikelnummer
RCD-Messungen
U
-Messung ohne RCD-Auslösung
B
Messung der Auslösezeit
Messung des Auslösestroms I
F
selektive, SRCDs, PRCDs, Typ G/R
allstromsensitive RCDs Typ B
Messungen der Schleifenimpedanz Z
Sicherungstabelle für Netze ohne RCD
ohne RCD-Auslösung, Sicherungstabelle
mit 15 mA Prüfstrom*, ohne RCD-Auslösung
Erdwiderstand R
E
I/U-Messverfahren, netzbetrieben
Selektiver Erdwiderstand R
(netzbetrieben)
E
mit Sonde, Erder und Stromzange
Selektiver Erdwiderstand R
(batteriebetrieben)
E
mit Sonde, Erder und Stromzange
Erdschleifenwiderstand R
ESCHL
mit 2 Zangen
Messung Potenzialausgleich R
LO
automatische Umpolung
Isolationswiderstand R
ISO
Prüfspannung variabel oder ansteigend
Spannung U
/ U
/ U
/ f
L-N
L-PE
N-PE
Sondermessungen
Leckstrom (Zangenmessung) I
, I
L
Zähleranlauf
Drehfeldrichtung
Standortisolation Z
ST
Erdableitwiderstand R
E(ISO)
Ausstattung
Sprache der Bedienerführung wählbar
Speicher (Datenbank max. 50000 Objekte)
Schnittstelle für Scanner RS232
Schnittstelle für Datenübertragung USB
PC-Anwendersoftware ETC
Messkategorie CAT III 600 V / CAT IV 300 V
DKD-Kalibrierung
* sogenannte Life-Messung, ist nur sinnvoll, falls keine Vorströme in der
Anlage vorhanden sind
Hinweis
Die Sonderfunktionen der Prüfgeräte PROFITEST
PROFITEST
M
werden in der folgenden Ausgabe die-
XTRA
ser Bedienungsanleitung beschrieben.
M
ASTER
M
M
M
BASE
PRO
TECH
SECU-
LIFE IT
M520M M520N M520O
M690A
—
—
/ Z
L-PE
L-N
—
—
—
—
—
—
AMP
M
XTRA
M520P
M
und
PRO
5
