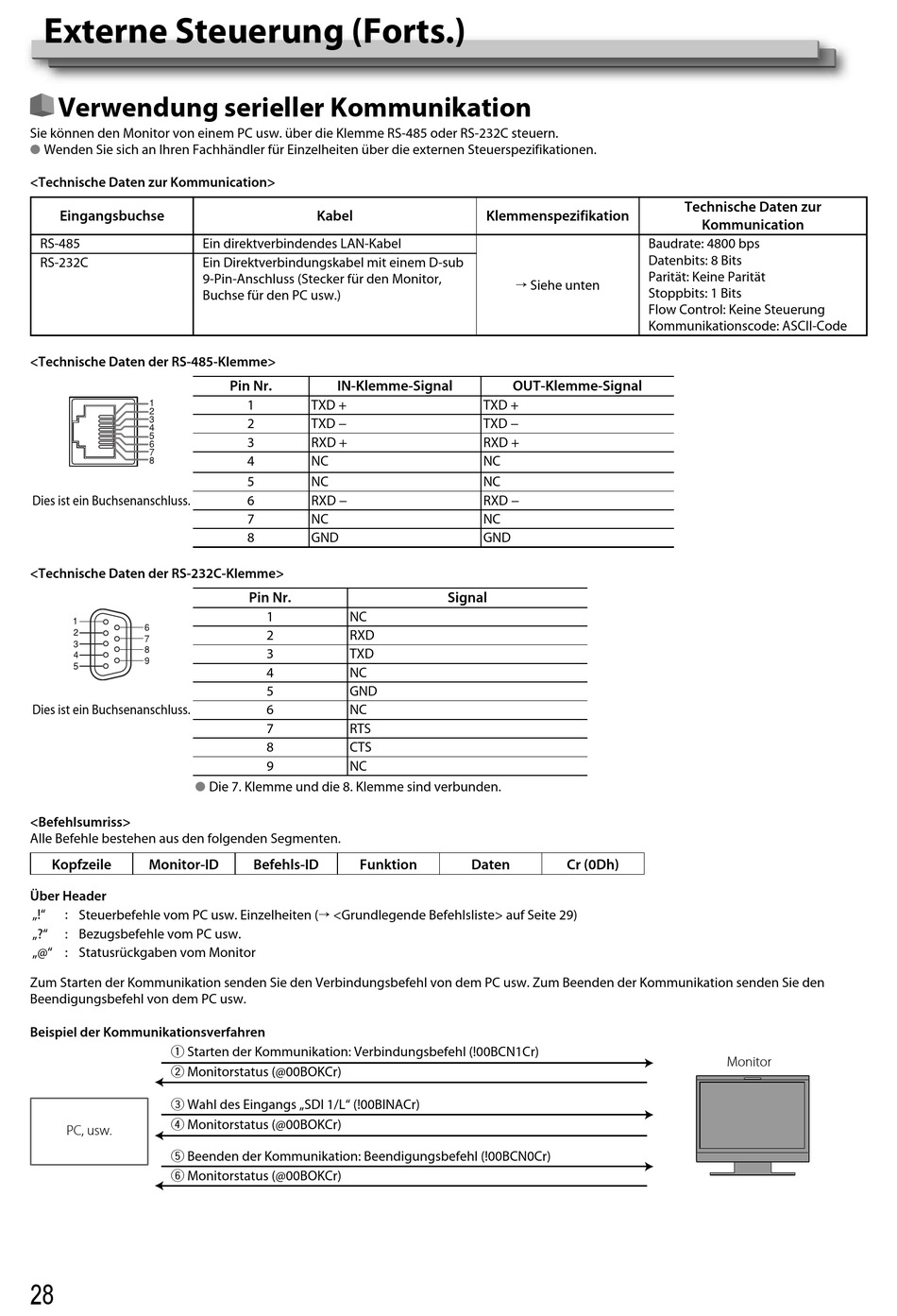

Externe Steuerung (Forts.)

Verwendung serieller Kommunikation

Sie können den Monitor von einem PC usw. über die Klemme RS-485 oder RS-232C steuern.
● Wenden Sie sich an Ihren Fachhändler für Einzelheiten über die externen Steuerspezifikationen.
<Technische Daten zur Kommunication>
Eingangsbuchse
RS-485
RS-232C
<Technische Daten der RS-485-Klemme>
Dies ist ein Buchsenanschluss.
<Technische Daten der RS-232C-Klemme>
Dies ist ein Buchsenanschluss.
●
<Befehlsumriss>
Alle Befehle bestehen aus den folgenden Segmenten.
Kopfzeile Monitor-ID
Über Header
„!" : Steuerbefehle vom PC usw. Einzelheiten (→ <Grundlegende Befehlsliste> auf Seite 29)
„?" : Bezugsbefehle vom PC usw.
„@" : Statusrückgaben vom Monitor
Zum Starten der Kommunikation senden Sie den Verbindungsbefehl von dem PC usw. Zum Beenden der Kommunikation senden Sie den
Beendigungsbefehl von dem PC usw.
Beispiel der Kommunikationsverfahren
1 Starten der Kommunikation: Verbindungsbefehl (!00BCN1Cr)
2 Monitorstatus (@00BOKCr)
3 Wahl des Eingangs „SDI 1/L" (!00BINACr)
4 Monitorstatus (@00BOKCr)
PC, usw.
5 Beenden der Kommunikation: Beendigungsbefehl (!00BCN0Cr)
6 Monitorstatus (@00BOKCr)
28
Kabel
Ein direktverbindendes LAN-Kabel
Ein Direktverbindungskabel mit einem D-sub
9-Pin-Anschluss (Stecker für den Monitor,
Buchse für den PC usw.)
Pin Nr. IN-Klemme-Signal
1 TXD +
2 TXD −
3 RXD +
4 NC
5 NC
6 RXD −
7 NC
8 GND
Pin Nr.
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 RTS
8 CTS
9 NC
Die 7. Klemme und die 8. Klemme sind verbunden.
Befehls-ID Funktion
Klemmenspezifikation
→ Siehe unten
OUT-Klemme-Signal
TXD +
TXD −
RXD +
NC
NC
RXD −
NC
GND
Signal
Daten Cr (0Dh)
Technische Daten zur
Kommunication
Baudrate: 4800 bps
Datenbits: 8 Bits
Parität: Keine Parität
Stoppbits: 1 Bits
Flow Control: Keine Steuerung
Kommunikationscode: ASCII-Code
Monitor
