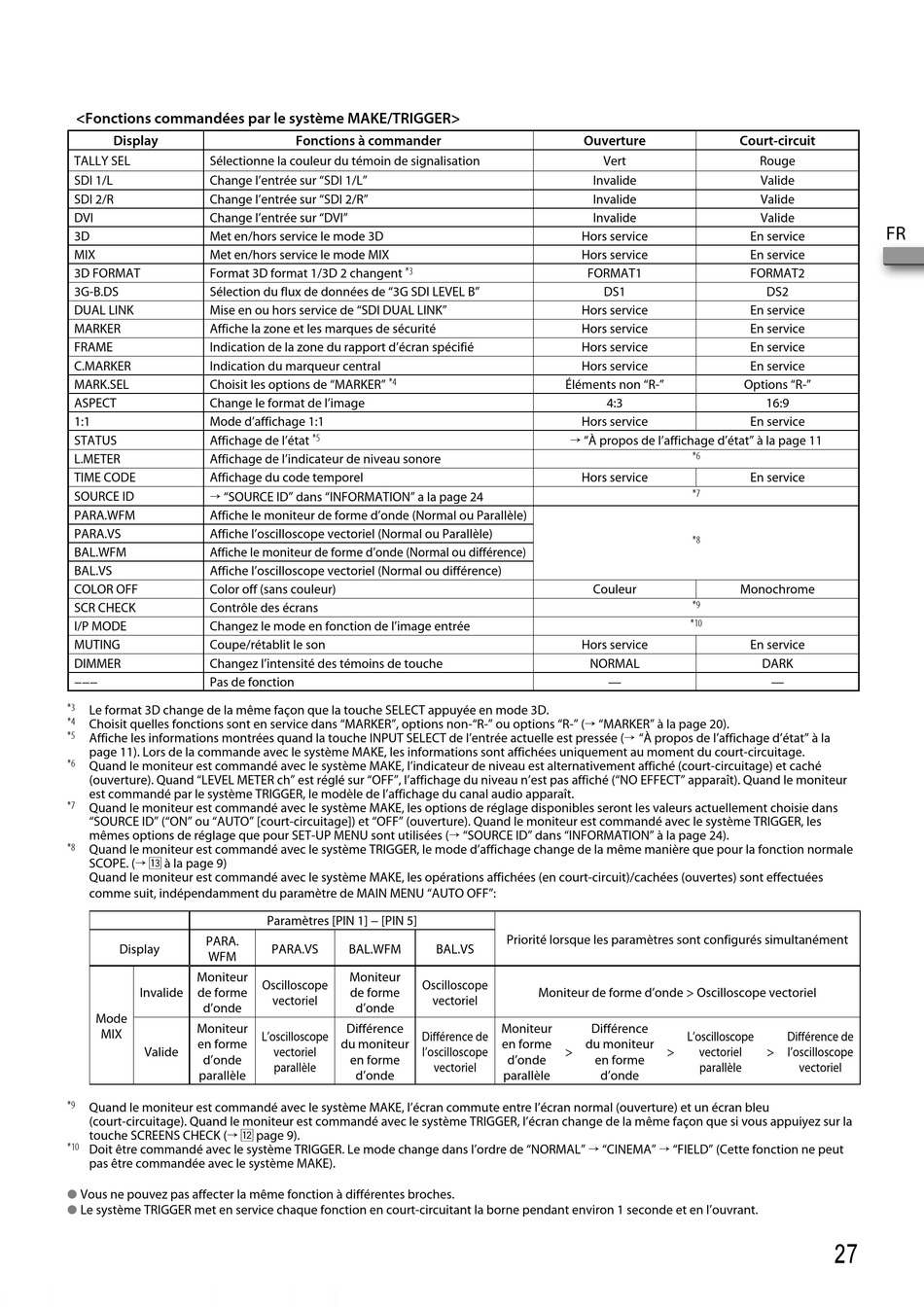

<Fonctions commandées par le système MAKE/TRIGGER>
Display
TALLY SEL Sélectionne la couleur du témoin de signalisation
SDI 1/L Change l'entrée sur "SDI 1/L"
SDI 2/R Change l'entrée sur "SDI 2/R"
DVI Change l'entrée sur "DVI"
3D Met en/hors service le mode 3D
MIX Met en/hors service le mode MIX
3D FORMAT Format 3D format 1/3D 2 changent
3G-B.DS Sélection du flux de données de "3G SDI LEVEL B"
DUAL LINK Mise en ou hors service de "SDI DUAL LINK"
MARKER Affiche la zone et les marques de sécurité
FRAME Indication de la zone du rapport d'écran spécifié
C.MARKER Indication du marqueur central
MARK.SEL Choisit les options de "MARKER"
ASPECT Change le format de l'image
1:1 Mode d'affichage 1:1
STATUS Affichage de l'état
L.METER Affichage de l'indicateur de niveau sonore
TIME CODE Affichage du code temporel
→ "SOURCE ID" dans "INFORMATION" а la page 24
SOURCE ID
PARA.WFM Affiche le moniteur de forme d'onde (Normal ou Parallèle)
PARA.VS Affiche l'oscilloscope vectoriel (Normal ou Parallèle)
BAL.WFM Affiche le moniteur de forme d'onde (Normal ou différence)
BAL.VS Affiche l'oscilloscope vectoriel (Normal ou différence)
COLOR OFF Color off (sans couleur)
SCR CHECK Contrôle des écrans
I/P MODE Changez le mode en fonction de l'image entrée
MUTING Coupe/rétablit le son
DIMMER Changez l'intensité des témoins de touche
−−− Pas de fonction
*3
Le format 3D change de la même façon que la touche SELECT appuyée en mode 3D.
*4
Choisit quelles fonctions sont en service dans "MARKER", options non-"R-" ou options "R-" (→ "MARKER" à la page 20).
*5
Affiche les informations montrées quand la touche INPUT SELECT de l'entrée actuelle est pressée (→ "À propos de l'affichage d'état" à la
page 11). Lors de la commande avec le système MAKE, les informations sont affichées uniquement au moment du court-circuitage.
*6
Quand le moniteur est commandé avec le système MAKE, l'indicateur de niveau est alternativement affiché (court-circuitage) et caché
(ouverture). Quand "LEVEL METER ch" est réglé sur "OFF", l'affichage du niveau n'est pas affiché ("NO EFFECT" apparaît). Quand le moniteur
est commandé par le système TRIGGER, le modèle de l'affichage du canal audio apparaît.
*7
Quand le moniteur est commandé avec le système MAKE, les options de réglage disponibles seront les valeurs actuellement choisie dans
"SOURCE ID" ("ON" ou "AUTO" [court-circuitage]) et "OFF" (ouverture). Quand le moniteur est commandé avec le système TRIGGER, les
mêmes options de réglage que pour SET-UP MENU sont utilisées (→ "SOURCE ID" dans "INFORMATION" à la page 24).
*8
Quand le moniteur est commandé avec le système TRIGGER, le mode d'affichage change de la même manière que pour la fonction normale
SCOPE. (→ e à la page 9)
Quand le moniteur est commandé avec le système MAKE, les opérations affichées (en court-circuit)/cachées (ouvertes) sont effectuées
comme suit, indépendamment du paramètre de MAIN MENU "AUTO OFF":
PARA.
Display
WFM
Moniteur
Invalide de forme
d'onde
Mode
Moniteur
MIX
en forme
Valide
d'onde
parallèle
*9
Quand le moniteur est commandé avec le système MAKE, l'écran commute entre l'écran normal (ouverture) et un écran bleu
(court-circuitage). Quand le moniteur est commandé avec le système TRIGGER, l'écran change de la même façon que si vous appuiyez sur la
touche SCREENS CHECK (→ w page 9).
*10 Doit être commandé avec le système TRIGGER. Le mode change dans l'ordre de "NORMAL" → "CINEMA" → "FIELD" (Cette fonction ne peut
pas être commandée avec le système MAKE).
●
Vous ne pouvez pas affecter la même fonction à différentes broches.
●
Le système TRIGGER met en service chaque fonction en court-circuitant la borne pendant environ 1 seconde et en l'ouvrant.
Fonctions à commander
*3
*4
*5
Paramètres [PIN 1] − [PIN 5]
PARA.VS BAL.WFM BAL.VS
Moniteur
Oscilloscope Oscilloscope
de forme
vectoriel vectoriel
d'onde
Différence
L'oscilloscope Différence de
du moniteur
vectoriel l'oscilloscope
en forme
parallèle vectoriel
d'onde
Ouverture
Vert
Invalide
Invalide
Invalide
Hors service
Hors service
FORMAT1
DS1
Hors service
Hors service
Hors service
Hors service
Éléments non "R-"
4:3
Hors service
→ "À propos de l'affichage d'état" à la page 11
Hors service
Couleur
Hors service
NORMAL
—
Priorité lorsque les paramètres sont configurés simultanément
Moniteur de forme d'onde > Oscilloscope vectoriel
Moniteur Différence
en forme du moniteur
> >
d'onde en forme
parallèle d'onde
Court-circuit
Rouge
Valide
Valide
Valide
En service
En service
FORMAT2
DS2
En service
En service
En service
En service
Options "R-"
16:9
En service
*6
En service
*7
*8
Monochrome
*9
*10
En service
DARK
—
L'oscilloscope Différence de
vectoriel > l'oscilloscope
parallèle vectoriel
