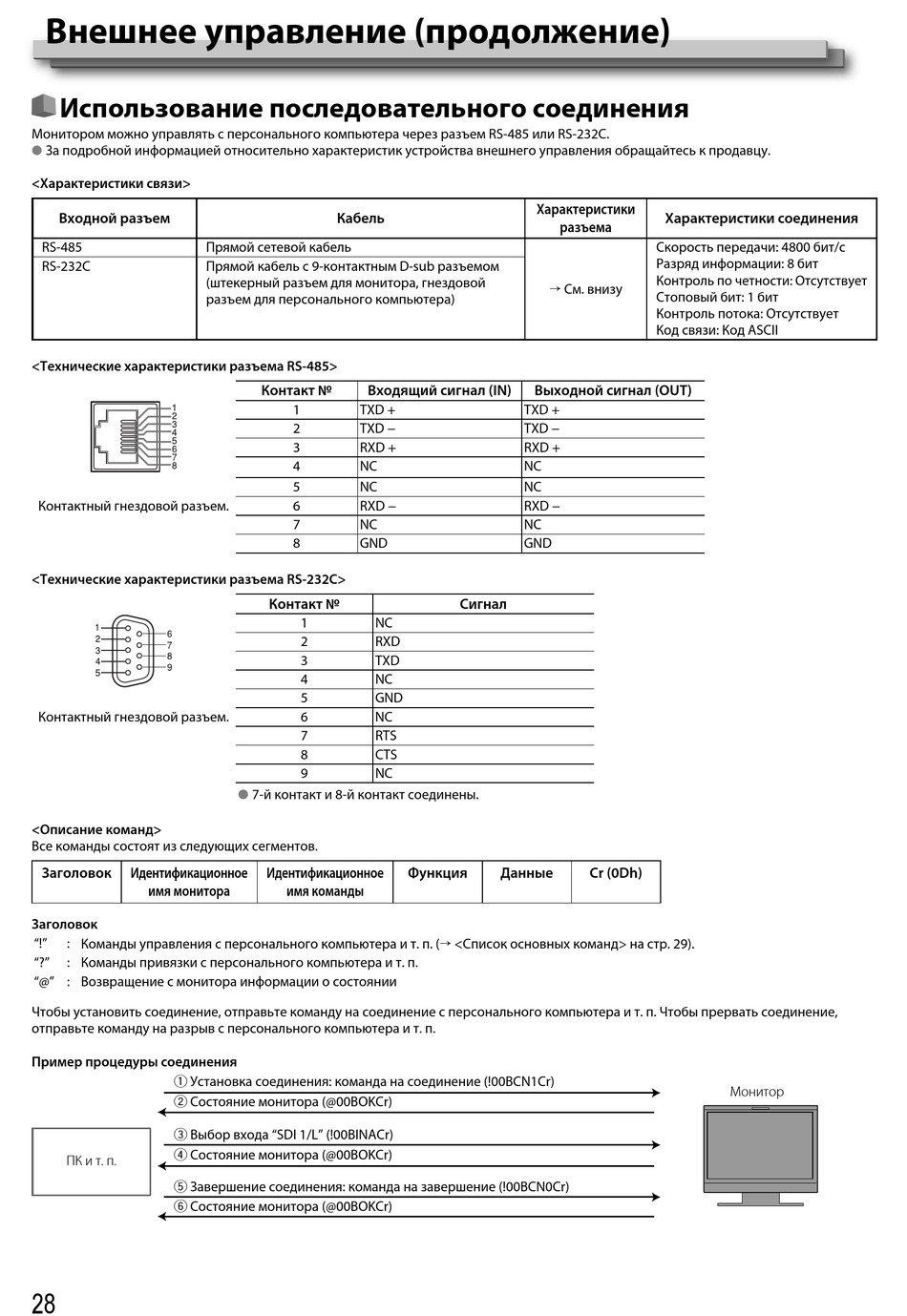

Внешнее управление (продолжение)
Использование последовательного соединения
Монитором можно управлять с персонального компьютера через разъем RS-485 или RS-232C.
● За подробной информацией относительно характеристик устройства внешнего управления обращайтесь к продавцу.
<Характеристики связи>
Входной разъем
RS-485
RS-232C
<Технические характеристики разъема RS-485>
Контактный гнездовой разъем.
<Технические характеристики разъема RS-232C>
Контактный гнездовой разъем.
<Описание команд>
Все команды состоят из следующих сегментов.
Заголовок Идентификационное
имя монитора
Заголовок
"!" : Команды управления с персонального компьютера и т. п. (→ <Список основных команд> на стр. 29).
"?" : Команды привязки с персонального компьютера и т. п.
"@" : Возвращение с монитора информации о состоянии
Чтобы установить соединение, отправьте команду на соединение с персонального компьютера и т. п. Чтобы прервать соединение,
отправьте команду на разрыв с персонального компьютера и т. п.
Пример процедуры соединения
1 Установка соединения: команда на соединение (!00BCN1Cr)
2 Состояние монитора (@00BOKCr)
3 Выбор входа "SDI 1/L" (!00BINACr)
4 Состояние монитора (@00BOKCr)
ПК и т. п.
5 Завершение соединения: команда на завершение (!00BCN0Cr)
6 Состояние монитора (@00BOKCr)
28
Кабель
Прямой сетевой кабель
Прямой кабель с 9-контактным D-sub разъемом
(штекерный разъем для монитора, гнездовой
разъем для персонального компьютера)
Контакт № Входящий сигнал (IN)
1 TXD +
2 TXD −
3 RXD +
4 NC
5 NC
6 RXD −
7 NC
8 GND
Контакт №
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 RTS
8 CTS
9 NC
●
7-й контакт и 8-й контакт соединены.
Идентификационное
имя команды
Характеристики
разъема
→ См. внизу
Выходной сигнал (OUT)
TXD +
TXD −
RXD +
NC
NC
RXD −
NC
GND
Сигнал
Функция Данные
Характеристики соединения
Скорость передачи: 4800 бит/с
Разряд информации: 8 бит
Контроль по четности: Отсутствует
Стоповый бит: 1 бит
Контроль потока: Отсутствует
Код связи: Код ASCII
Cr (0Dh)
Монитор
