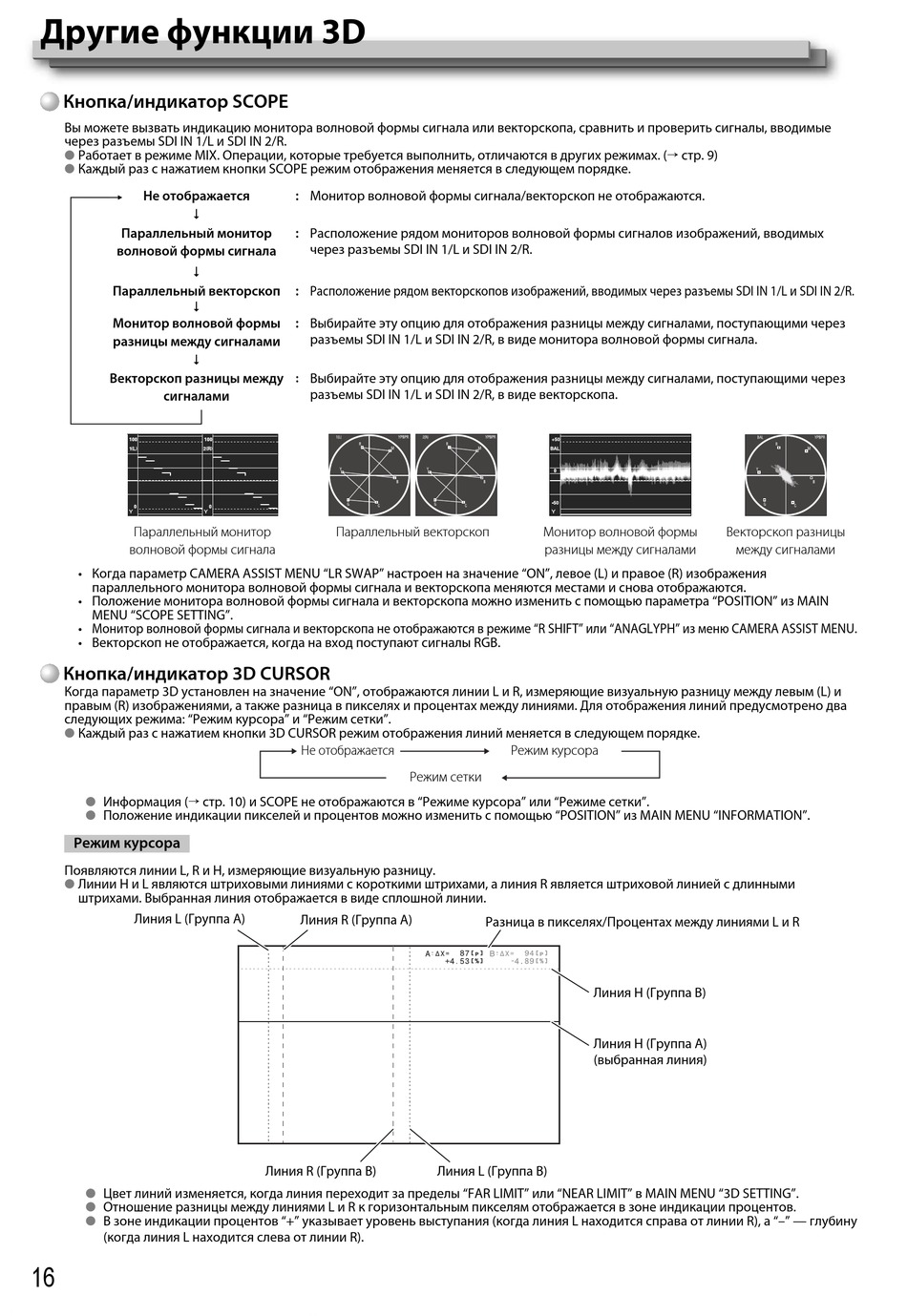

Другие функции 3D
Кнопка/индикатор SCOPE
Вы можете вызвать индикацию монитора волновой формы сигнала или векторскопа, сравнить и проверить сигналы, вводимые
через разъемы SDI IN 1/L и SDI IN 2/R.
●
Работает в режиме MIX. Операции, которые требуется выполнить, отличаются в других режимах. (→ стр. 9)
● Каждый раз с нажатием кнопки SCOPE режим отображения меняется в следующем порядке.
Не отображается
$
Параллельный монитор
волновой формы сигнала
$
Параллельный векторскоп
$
Монитор волновой формы
разницы между сигналами
$
Векторскоп разницы между
сигналами
Y
Параллельный монитор
волновой формы сигнала
• Когда параметр CAMERA ASSIST MENU "LR SWAP" настроен на значение "ON", левое (L) и правое (R) изображения
параллельного монитора волновой формы сигнала и векторскопа меняются местами и снова отображаются.
• Положение монитора волновой формы сигнала и векторскопа можно изменить с помощью параметра "POSITION" из MAIN
MENU "SCOPE SETTING".
• Монитор волновой формы сигнала и векторскопа не отображаются в режиме "R SHIFT" или "ANAGLYPH" из меню CAMERA ASSIST MENU.
• Векторскоп не отображается, когда на вход поступают сигналы RGB.
Кнопка/индикатор 3D CURSOR
Когда параметр 3D установлен на значение "ON", отображаются линии L и R, измеряющие визуальную разницу между левым (L) и
правым (R) изображениями, а также разница в пикселях и процентах между линиями. Для отображения линий предусмотрено два
следующих режима: "Режим курсора" и "Режим сетки".
●
Каждый раз с нажатием кнопки 3D CURSOR режим отображения линий меняется в следующем порядке.
● Информация (→ стр. 10) и SCOPE не отображаются в "Режиме курсора" или "Режиме сетки".
●
Положение индикации пикселей и процентов можно изменить с помощью "POSITION" из MAIN MENU "INFORMATION".
Режим курсора
Появляются линии L, R и H, измеряющие визуальную разницу.
●
Линии H и L являются штриховыми линиями с короткими штрихами, а линия R является штриховой линией с длинными
штрихами. Выбранная линия отображается в виде сплошной линии.
Линия L (Группа A)
● Цвет линий изменяется, когда линия переходит за пределы "FAR LIMIT" или "NEAR LIMIT" в MAIN MENU "3D SETTING".
●
Отношение разницы между линиями L и R к горизонтальным пикселям отображается в зоне индикации процентов.
●
В зоне индикации процентов "+" указывает уровень выступания (когда линия L находится справа от линии R), а "–" — глубину
(когда линия L находится слева от линии R).
16
: Монитор волновой формы сигнала/векторскоп не отображаются.
: Расположение рядом мониторов волновой формы сигналов изображений, вводимых
через разъемы SDI IN 1/L и SDI IN 2/R.
: Расположение рядом векторскопов изображений, вводимых через разъемы SDI IN 1/L и SDI IN 2/R.
: Выбирайте эту опцию для отображения разницы между сигналами, поступающими через
разъемы SDI IN 1/L и SDI IN 2/R, в виде монитора волновой формы сигнала.
: Выбирайте эту опцию для отображения разницы между сигналами, поступающими через
разъемы SDI IN 1/L и SDI IN 2/R, в виде векторскопа.
Y
Параллельный векторскоп
Не отображается
Линия R (Группа A)
Линия R (Группа B)
Y
Монитор волновой формы
разницы между сигналами
Режим курсора
Режим сетки
Разница в пикселях/Процентах между линиями L и R
-
Линия L (Группа B)
Векторскоп разницы
между сигналами
Линия H (Группа B)
Линия H (Группа A)
(выбранная линия)
