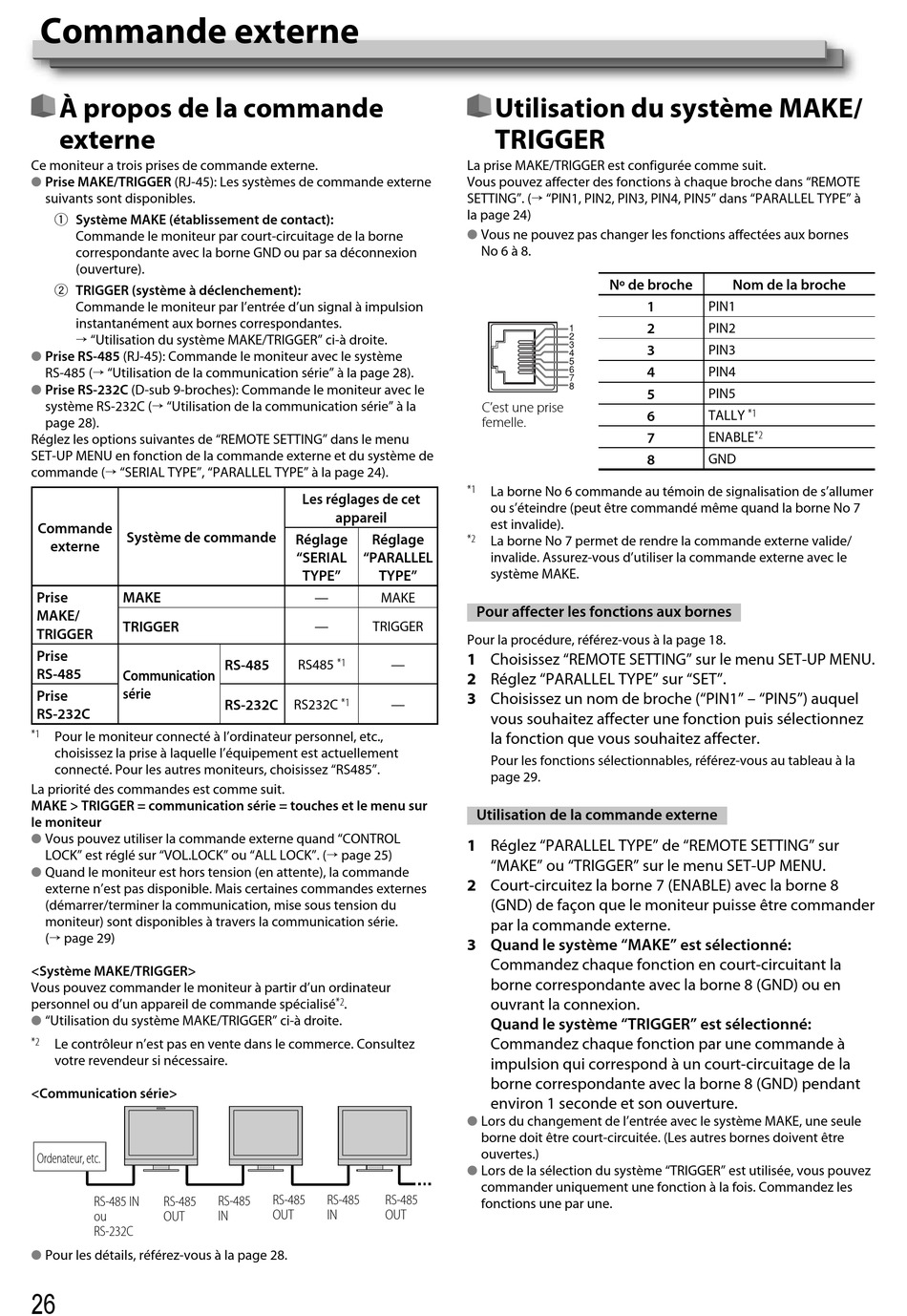

Commande externe

À propos de la commande
externe
Ce moniteur a trois prises de commande externe.
● Prise MAKE/TRIGGER (RJ-45): Les systèmes de commande externe
suivants sont disponibles.
1 Système MAKE (établissement de contact):
Commande le moniteur par court-circuitage de la borne
correspondante avec la borne GND ou par sa déconnexion
(ouverture).
2 TRIGGER (système à déclenchement):
Commande le moniteur par l'entrée d'un signal à impulsion
instantanément aux bornes correspondantes.
→ "Utilisation du système MAKE/TRIGGER" ci-à droite.
●
Prise RS-485 (RJ-45): Commande le moniteur avec le système
RS-485 (→ "Utilisation de la communication série" à la page 28).
● Prise RS-232C (D-sub 9-broches): Commande le moniteur avec le
système RS-232C (→ "Utilisation de la communication série" à la
page 28).
Réglez les options suivantes de "REMOTE SETTING" dans le menu
SET-UP MENU en fonction de la commande externe et du système de
commande (→ "SERIAL TYPE", "PARALLEL TYPE" à la page 24).
Commande
Système de commande
externe
Prise MAKE
MAKE/
TRIGGER
TRIGGER
Prise
RS-485
Communication
série
Prise
RS-232C
*1
Pour le moniteur connecté à l'ordinateur personnel, etc.,
choisissez la prise à laquelle l'équipement est actuellement
connecté. Pour les autres moniteurs, choisissez "RS485".
La priorité des commandes est comme suit.
MAKE > TRIGGER = communication série = touches et le menu sur
le moniteur
●
Vous pouvez utiliser la commande externe quand "CONTROL
LOCK" est réglé sur "VOL.LOCK" ou "ALL LOCK". (→ page 25)
● Quand le moniteur est hors tension (en attente), la commande
externe n'est pas disponible. Mais certaines commandes externes
(démarrer/terminer la communication, mise sous tension du
moniteur) sont disponibles à travers la communication série.
(→ page 29)
<Système MAKE/TRIGGER>
Vous pouvez commander le moniteur à partir d'un ordinateur
personnel ou d'un appareil de commande spécialisé
● "Utilisation du système MAKE/TRIGGER" ci-à droite.
*2
Le contrôleur n'est pas en vente dans le commerce. Consultez
votre revendeur si nécessaire.
<Communication série>
Ordenateur, etc.
RS-485 IN RS-485
ou OUT
RS-232C
●
Pour les détails, référez-vous à la page 28.
26
Les réglages de cet
appareil
Réglage Réglage
"SERIAL "PARALLEL
TYPE" TYPE"
— MAKE
— TRIGGER
*1
RS-485 RS485
*1
RS-232C RS232C
*2
.
RS-485 RS-485 RS-485
RS-485
OUT IN OUT
IN
Utilisation du système MAKE/
TRIGGER
La prise MAKE/TRIGGER est configurée comme suit.
Vous pouvez affecter des fonctions à chaque broche dans "REMOTE
SETTING". (→ "PIN1, PIN2, PIN3, PIN4, PIN5" dans "PARALLEL TYPE" à
la page 24)
●
Vous ne pouvez pas changer les fonctions affectées aux bornes
No 6 à 8.
C'est une prise
femelle.
*1
La borne No 6 commande au témoin de signalisation de s'allumer
ou s'éteindre (peut être commandé même quand la borne No 7
est invalide).
*2
La borne No 7 permet de rendre la commande externe valide/
invalide. Assurez-vous d'utiliser la commande externe avec le
système MAKE.
Pour affecter les fonctions aux bornes
Pour la procédure, référez-vous à la page 18.
1 Choisissez "REMOTE SETTING" sur le menu SET-UP MENU.
—
2 Réglez "PARALLEL TYPE" sur "SET".
3 Choisissez un nom de broche ("PIN1" – "PIN5") auquel
—
vous souhaitez affecter une fonction puis sélectionnez
la fonction que vous souhaitez affecter.
Pour les fonctions sélectionnables, référez-vous au tableau à la
page 29.
Utilisation de la commande externe
1 Réglez "PARALLEL TYPE" de "REMOTE SETTING" sur
"MAKE" ou "TRIGGER" sur le menu SET-UP MENU.
2 Court-circuitez la borne 7 (ENABLE) avec la borne 8
(GND) de façon que le moniteur puisse être commander
par la commande externe.
3 Quand le système "MAKE" est sélectionné:
Commandez chaque fonction en court-circuitant la
borne correspondante avec la borne 8 (GND) ou en
ouvrant la connexion.
Quand le système "TRIGGER" est sélectionné:
Commandez chaque fonction par une commande à
impulsion qui correspond à un court-circuitage de la
borne correspondante avec la borne 8 (GND) pendant
environ 1 seconde et son ouverture.
● Lors du changement de l'entrée avec le système MAKE, une seule
borne doit être court-circuitée. (Les autres bornes doivent être
ouvertes.)
● Lors de la sélection du système "TRIGGER" est utilisée, vous pouvez
commander uniquement une fonction à la fois. Commandez les
fonctions une par une.
Nº de broche Nom de la broche
1 PIN1
2 PIN2
3 PIN3
4 PIN4
5 PIN5
*1
TALLY
6
*2
7 ENABLE
8 GND
