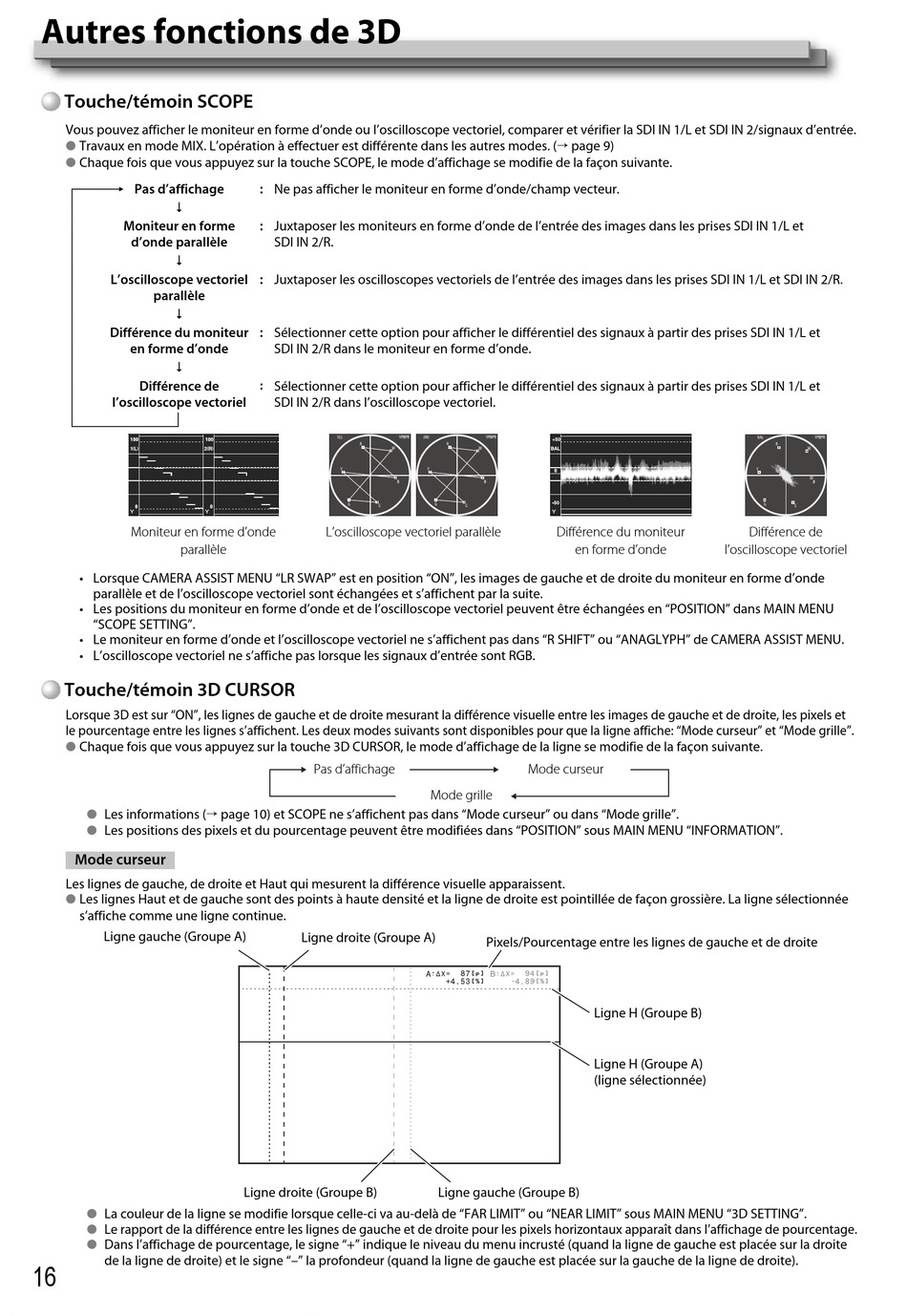

Autres fonctions de 3D
Touche/témoin SCOPE
Vous pouvez afficher le moniteur en forme d'onde ou l'oscilloscope vectoriel, comparer et vérifier la SDI IN 1/L et SDI IN 2/signaux d'entrée.
●
Travaux en mode MIX. L'opération à effectuer est différente dans les autres modes. (→ page 9)
●
Chaque fois que vous appuyez sur la touche SCOPE, le mode d'affichage se modifie de la façon suivante.
Pas d'affichage
$
Moniteur en forme
d'onde parallèle
$
L'oscilloscope vectoriel
parallèle
$
Différence du moniteur
en forme d'onde
$
Différence de
l'oscilloscope vectoriel
Y
Moniteur en forme d'onde
parallèle
• Lorsque CAMERA ASSIST MENU "LR SWAP" est en position "ON", les images de gauche et de droite du moniteur en forme d'onde
parallèle et de l'oscilloscope vectoriel sont échangées et s'affichent par la suite.
• Les positions du moniteur en forme d'onde et de l'oscilloscope vectoriel peuvent être échangées en "POSITION" dans MAIN MENU
"SCOPE SETTING".
• Le moniteur en forme d'onde et l'oscilloscope vectoriel ne s'affichent pas dans "R SHIFT" ou "ANAGLYPH" de CAMERA ASSIST MENU.
• L'oscilloscope vectoriel ne s'affiche pas lorsque les signaux d'entrée sont RGB.
Touche/témoin 3D CURSOR
Lorsque 3D est sur "ON", les lignes de gauche et de droite mesurant la différence visuelle entre les images de gauche et de droite, les pixels et
le pourcentage entre les lignes s'affichent. Les deux modes suivants sont disponibles pour que la ligne affiche: "Mode curseur" et "Mode grille".
●
Chaque fois que vous appuyez sur la touche 3D CURSOR, le mode d'affichage de la ligne se modifie de la façon suivante.
●
Les informations (→ page 10) et SCOPE ne s'affichent pas dans "Mode curseur" ou dans "Mode grille".
●
Les positions des pixels et du pourcentage peuvent être modifiées dans "POSITION" sous MAIN MENU "INFORMATION".
Mode curseur
Les lignes de gauche, de droite et Haut qui mesurent la différence visuelle apparaissent.
●
Les lignes Haut et de gauche sont des points à haute densité et la ligne de droite est pointillée de façon grossière. La ligne sélectionnée
s'affiche comme une ligne continue.
Ligne gauche (Groupe A)
●
La couleur de la ligne se modifie lorsque celle-ci va au-delà de "FAR LIMIT" ou "NEAR LIMIT" sous MAIN MENU "3D SETTING".
●
Le rapport de la différence entre les lignes de gauche et de droite pour les pixels horizontaux apparaît dans l'affichage de pourcentage.
●
Dans l'affichage de pourcentage, le signe "+" indique le niveau du menu incrusté (quand la ligne de gauche est placée sur la droite
de la ligne de droite) et le signe "–" la profondeur (quand la ligne de gauche est placée sur la gauche de la ligne de droite).
16
: Ne pas afficher le moniteur en forme d'onde/champ vecteur.
: Juxtaposer les moniteurs en forme d'onde de l'entrée des images dans les prises SDI IN 1/L et
SDI IN 2/R.
: Juxtaposer les oscilloscopes vectoriels de l'entrée des images dans les prises SDI IN 1/L et SDI IN 2/R.
: Sélectionner cette option pour afficher le différentiel des signaux à partir des prises SDI IN 1/L et
SDI IN 2/R dans le moniteur en forme d'onde.
:
Sélectionner cette option pour afficher le différentiel des signaux à partir des prises SDI IN 1/L et
SDI IN 2/R dans l'oscilloscope vectoriel.
Y
L'oscilloscope vectoriel parallèle
Pas d'affichage
Ligne droite (Groupe A)
Ligne droite (Groupe B)
Y
Différence du moniteur
en forme d'onde
Mode curseur
Mode grille
Pixels/Pourcentage entre les lignes de gauche et de droite
-
Ligne H (Groupe B)
Ligne H (Groupe A)
(ligne sélectionnée)
Ligne gauche (Groupe B)
Différence de
l'oscilloscope vectoriel
