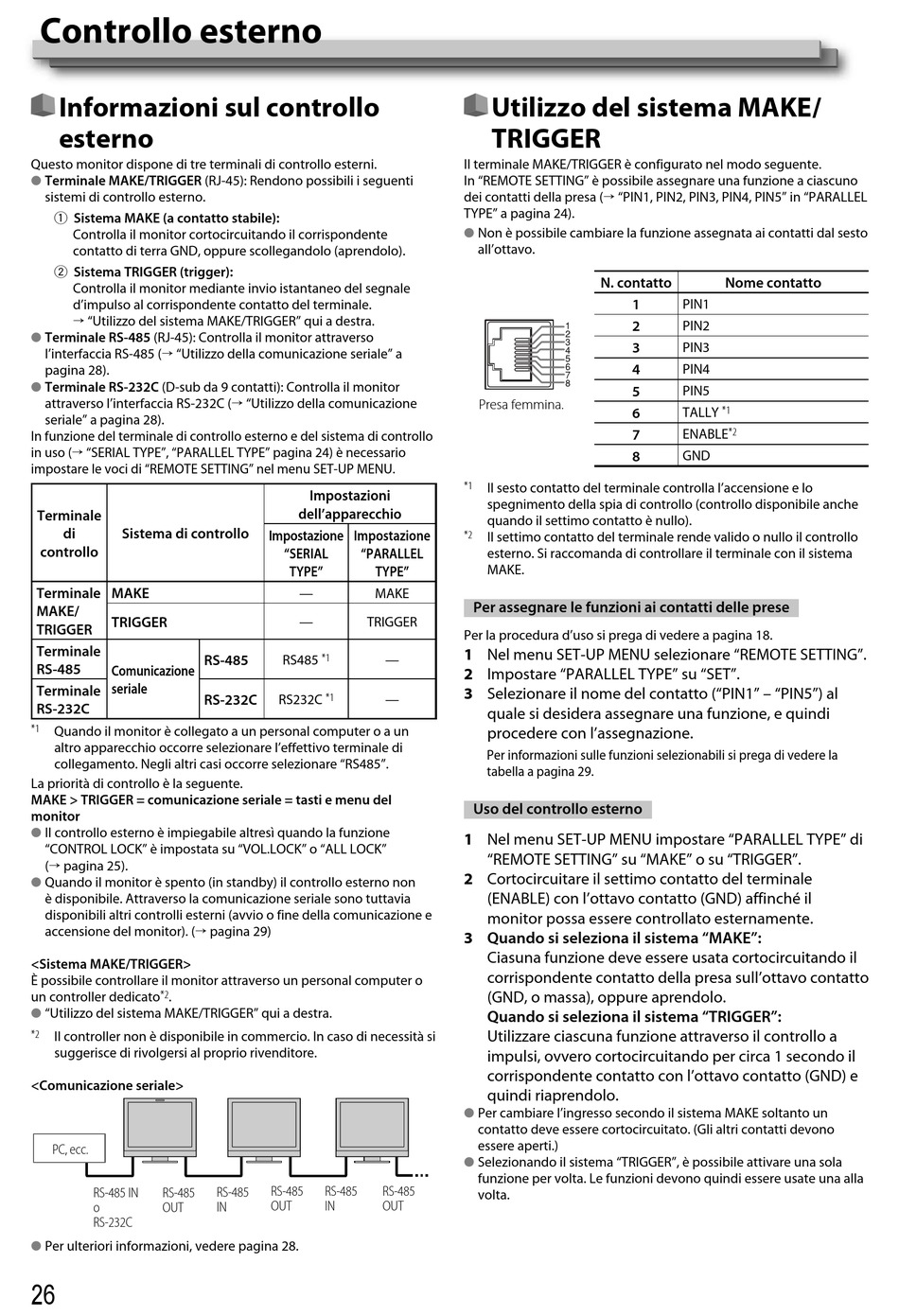

Controllo esterno

Informazioni sul controllo
esterno
Questo monitor dispone di tre terminali di controllo esterni.
● Terminale MAKE/TRIGGER (RJ-45): Rendono possibili i seguenti
sistemi di controllo esterno.
1 Sistema MAKE (a contatto stabile):
Controlla il monitor cortocircuitando il corrispondente
contatto di terra GND, oppure scollegandolo (aprendolo).
2 Sistema TRIGGER (trigger):
Controlla il monitor mediante invio istantaneo del segnale
d'impulso al corrispondente contatto del terminale.
→ "Utilizzo del sistema MAKE/TRIGGER" qui a destra.
● Terminale RS-485 (RJ-45): Controlla il monitor attraverso
l'interfaccia RS-485 (→ "Utilizzo della comunicazione seriale" a
pagina 28).
● Terminale RS-232C (D-sub da 9 contatti): Controlla il monitor
attraverso l'interfaccia RS-232C (→ "Utilizzo della comunicazione
seriale" a pagina 28).
In funzione del terminale di controllo esterno e del sistema di controllo
in uso (→ "SERIAL TYPE", "PARALLEL TYPE" pagina 24) è necessario
impostare le voci di "REMOTE SETTING" nel menu SET-UP MENU.
Terminale
di Sistema di controllo
controllo
Terminale MAKE
MAKE/
TRIGGER
TRIGGER
Terminale
RS-485
Comunicazione
seriale
Terminale
RS-232C
*1
Quando il monitor è collegato a un personal computer o a un
altro apparecchio occorre selezionare l'effettivo terminale di
collegamento. Negli altri casi occorre selezionare "RS485".
La priorità di controllo è la seguente.
MAKE > TRIGGER = comunicazione seriale = tasti e menu del
monitor
●
Il controllo esterno è impiegabile altresì quando la funzione
"CONTROL LOCK" è impostata su "VOL.LOCK" o "ALL LOCK"
(→ pagina 25).
●
Quando il monitor è spento (in standby) il controllo esterno non
è disponibile. Attraverso la comunicazione seriale sono tuttavia
disponibili altri controlli esterni (avvio o fine della comunicazione e
accensione del monitor). (→ pagina 29)
<Sistema MAKE/TRIGGER>
È possibile controllare il monitor attraverso un personal computer o
*2
un controller dedicato .
● "Utilizzo del sistema MAKE/TRIGGER" qui a destra.
*2
Il controller non è disponibile in commercio. In caso di necessità si
suggerisce di rivolgersi al proprio rivenditore.
<Comunicazione seriale>
PC, ecc.
RS-485 IN RS-485
o OUT
RS-232C
●
Per ulteriori informazioni, vedere pagina 28.
26
Impostazioni
dell'apparecchio
Impostazione Impostazione
"SERIAL "PARALLEL
TYPE"
—
— TRIGGER
*1
RS-485 RS485
*1
RS-232C RS232C
RS-485 RS-485
RS-485
OUT IN
IN
Utilizzo del sistema MAKE/
TRIGGER
Il terminale MAKE/TRIGGER è configurato nel modo seguente.
In "REMOTE SETTING" è possibile assegnare una funzione a ciascuno
dei contatti della presa (→ "PIN1, PIN2, PIN3, PIN4, PIN5" in "PARALLEL
TYPE" a pagina 24).
●
Non è possibile cambiare la funzione assegnata ai contatti dal sesto
all'ottavo.
Presa femmina.
*1
Il sesto contatto del terminale controlla l'accensione e lo
spegnimento della spia di controllo (controllo disponibile anche
quando il settimo contatto è nullo).
*2
Il settimo contatto del terminale rende valido o nullo il controllo
esterno. Si raccomanda di controllare il terminale con il sistema
MAKE.
TYPE"
MAKE
Per assegnare le funzioni ai contatti delle prese
Per la procedura d'uso si prega di vedere a pagina 18.
1 Nel menu SET-UP MENU selezionare "REMOTE SETTING".
—
2 Impostare "PARALLEL TYPE" su "SET".
3 Selezionare il nome del contatto ("PIN1" – "PIN5") al
—
quale si desidera assegnare una funzione, e quindi
procedere con l'assegnazione.
Per informazioni sulle funzioni selezionabili si prega di vedere la
tabella a pagina 29.
Uso del controllo esterno
1 Nel menu SET-UP MENU impostare "PARALLEL TYPE" di
"REMOTE SETTING" su "MAKE" o su "TRIGGER".
2 Cortocircuitare il settimo contatto del terminale
(ENABLE) con l'ottavo contatto (GND) affinché il
monitor possa essere controllato esternamente.
3 Quando si seleziona il sistema "MAKE":
Ciasuna funzione deve essere usata cortocircuitando il
corrispondente contatto della presa sull'ottavo contatto
(GND, o massa), oppure aprendolo.
Quando si seleziona il sistema "TRIGGER":
Utilizzare ciascuna funzione attraverso il controllo a
impulsi, ovvero cortocircuitando per circa 1 secondo il
corrispondente contatto con l'ottavo contatto (GND) e
quindi riaprendolo.
● Per cambiare l'ingresso secondo il sistema MAKE soltanto un
contatto deve essere cortocircuitato. (Gli altri contatti devono
essere aperti.)
● Selezionando il sistema "TRIGGER", è possibile attivare una sola
funzione per volta. Le funzioni devono quindi essere usate una alla
RS-485
volta.
OUT
N. contatto Nome contatto
1 PIN1
2 PIN2
3 PIN3
4 PIN4
5 PIN5
*1
TALLY
6
*2
7 ENABLE
8 GND
