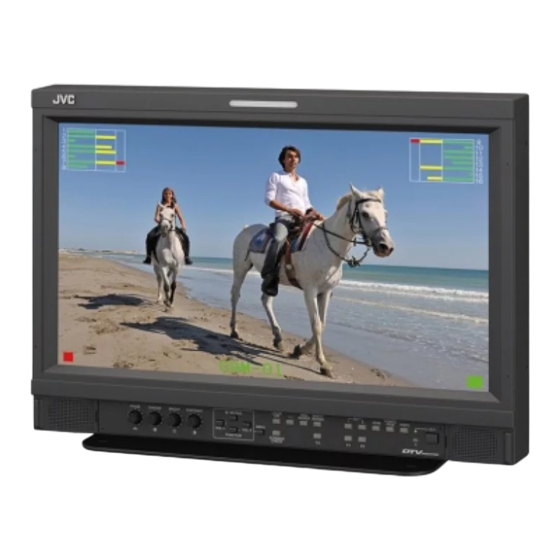

- Seite 1 MULTI FORMAT LCD MONITOR DT-E15L4 BEDIENUNGSANLEITUNG ® LCT2714-002A...
-
Seite 2: Sicherheitsmaßregeln
Sicherheitsmaßregeln Das Blitzsymbol in einem gleichseitigen Dreieck weist auf das Vorhandensein von CAUTION nicht isolierten Teilen mit „gefährlicher Spannung“ innerhalb des Gehäuses hin, RISK OF ELECTRICAL SHOCK die bei unvorsichtigen Eingriffen zu DO NOT OPEN elektrischen Schlägen führen können. VORSICHT: Zur Verhinderung von elektrischen Schlägen. Das Ausrufezeichen in einem Keine Abdeckungen (oder Rückplatten) gleichseitigen Dreieck soll den Anwender... - Seite 3 Versuchen Sie nicht, das Produkt selber zu warten, wie etwa • Die Netzstromversorgung wird durch Ein-/Ausschalten des durch Öffnen von Abnehmen von Abdeckungen. Im Inneren Netzschalters (POWER) an der Rückseite gesteuert. Wenn das befinden sich Teile mit gefährlicher Hochspannung und andere Produkt an einem Ort aufgestellt ist, wo er sich nicht leicht Gefahrenquellen.
- Seite 4 Richtlinien. Dieses Gerät ist elektrischer Sicherheit. für professionelle Videoausrüstungen ausgelegt und kann in den folgenden Umgebungen verwendet werden: Die europäische Vertretung von JVC KENWOOD Corporation ist: • Umgebung mit kontrollierter EMV (zum Beispiel speziell gebaute JVC Technical Services Europe GmbH Postfach 10 05 04 Sende - oder Aufnahmestudios) und ländliche Umgebungen im...
-
Seite 5: Inhaltsverzeichnis
Vorsichtsmaßregeln zum Betrieb Das LCD-Panel und die Rückbeleuchtung haben eine begrenzte Lebensdauer. Aufgrund der grundlegenden Eigenschaften des LCD-Panels kann ein Nachbild oder eine ungleichmäßige Anzeige auftreten. Wir empfehlen, die Bilder auf dem Display gelegentlich zu wechseln, die Energiesparfunktion zu aktivieren oder regelmäßig die Stromversorgung auszuschalten, um die Belastung des LCD-Panels zu verringern. Fortgesetzte Bedienung des LCD-Panels kann die Verschlechterung beschleunigen. -
Seite 6: Aufstellung
Aufstellung ● Stützen Sie sich nicht mit dem Arm auf dem Monitor ab oder lehnen sich dagegen. ● Berühren Sie nicht das LCD-Panel bei der Aufstellung des Monitors. ● Stellen Sie sicher, dass der Monitor sicher eingebaut ist, um Herunterfallen zu vermeiden, wodurch der Monitor beschädigt werden oder Verletzungen verursacht werden können. -
Seite 7: Über Unfälle/Schäden
● Zum Anbringen des Monitors an der Wand Achtung Sie können den Monitor an einer Wand installieren, indem die Anbringung der Bodenplatte verändert wird. ● Wenden Sie sich für elektrische Arbeiten immer an befugtes Fachpersonal. Bei Verwendung von während der Installation Installation nur durch befugtes Fachpersonal beschädigten Netzkabeln (also solche mit freiliegenden oder Wenden Sie sich zur Installation dieses Geräts immer an befugtes... -
Seite 8: Index Der Teile Und Funktionen
Index der Teile und Funktionen Rückseite Sicherheitsschlitz Bringen Sie einen Sicherungsdraht an diesem Schlitz an. 1 REMOTE-Klemme Klemme für das Steuern des Monitors mithilfe einer externen Steuerung (☞ „Externe Steuerung“ auf Seite 22). 2 VIDEO-Klemmen (BNC) Eingangs- (IN) und Ausgangs- (OUT) Klemmen für komplexe Signale. 3 E. - Seite 9 8 AUDIO (MONITOR OUT)-Klemmen (Klinkenbuchse) Ausgangsklemmen für das analoge Audiosignal. ● Die Klemmen geben die Audiosignale über die Klemme AUDIO (IN) oder die EMBEDDED AUDIO-Signale über die Eingangsklemme E. AUDIO HD/SD SDI (IN 1 oder IN 2) aus. ● Das Signal wird nur von dieser Klemme ausgegeben, wenn der Monitor eingeschaltet oder im „Energiesparen“ (Stromspar)-Modus (☞„Ohne Synch.Impuls“...
-
Seite 10: Vorderseite
Index der Teile und Funktionen (Forts.) Vorderseite Signallampe Diese Lampe wird von der Signallampefunktion der MAKE/TRIGGER- Klemme gesteuert. • Sie können die Farbe der Signallampe zwischen „Grün“ und „Rot“ auswählen. Sie können auch auswählen, ob die ganze Lampe auf einmal eingeschaltet wird, oder ab sie jeweils zur Hälfte eingeschaltet wird. -
Seite 11: Anzeige Von Eingangssignalen
Anzeige von Eingangssignalen Lautstärkeanpassung/Audiokanal-Wahl Lautstärkeanpassung Wenn kein Menübildschirm angezeigt wird, drücken Sie (Lautstärkeeinstelltaste). Bei SDI-Eingang wird der Bildschirm „Lautstärke Embedded Audio“ angezeigt. Bei einem anderen Eingang als SDI wird der Bildschirm „Lautstärke“ angezeigt. Drücken Sie , um den Cursor zu „Lautstärke“ zu bewegen. (Dieser Schritt wird überspringen, wenn der Bildschirm „Lautstärke Embedded Audio“... -
Seite 12: Menükonfiguration
Menükonfiguration Erstinstallation Beim ersten Einschalten der Stromversorgung und des Monitors erscheint die Meldung „Erstinstallation“. Starten Sie die Einstellung unter Bezug auf die Menükonfiguration. Für die Einstellpunkte siehe Seiten unten. ☞ „Sprache“ auf Seite 20 • „Sprache“ ☞ „Synchronisations-Modus“ auf Seite 17 •... -
Seite 13: Menü-Transitionsdiagramm
Menü-Transitionsdiagramm Hauptmenü Bildfunktionen Hintergrundbeleuchtung Auto Abstimmung Aperatur H Größe Bildlage Horizontal Aperaturpegel V Größe Größe und Bildlage Bildlage Vertikal Gamma Pixeltakt Farbtemperatur Phaseneinstellung Format Einblendung unterer Bildrand Einblendung unterer Bildrand zurücksetzen zurücksetzen Signal Einstellungen Komponente/RGB Auswahl Auto-Aspekt Abtastmodus Aspekt manuell Marker Wide XGA SD 4:3 Größe... -
Seite 14: Hauptmenü
Menükonfiguration (Forts.) Hauptmenü Bildfunktionen Einstellung der Bildqualität. Gegenstand Einstellwert Hintergrundbeleuchtung Passt die Helligkeit der Anzeige ein. –20 bis +20 Aperatur* Aktiviert/deaktiviert die Funktion auf dem in „Aperaturpegel“ eingestellten Pegel. Aus, Ein Aperaturpegel* Ausgleichen den Frequenzgang des Luminanzsignals eines Videosignals. 01 bis 10 Passt die Klarheit der Umrisse des Chrominanzsignals an. -
Seite 15: Signaleinstellungen
Signal Einstellungen Einstellungen für Eingangssignale. Gegenstand Einstellwert Komponente/RGB Wählt den Signaltyp zur Verwendung für die Klemmen COMPO./RGB. Komponente, RGB Auswahl Abtastmodus Analoger RGB-Eingang Standard: Wenn das Eingangssignal VGA60 oder XGA60 ist Breit: Wenn das Eingangssignal WVGA60 oder WXGA60 ist Standard, Breit Wenn das Eingangssignal ein anderes als oben gezeigt ist, hat der eingestellte Wert keinen Einfluss auf das angezeigte Bild. -
Seite 16: Audio-Einstellungen
Menükonfiguration (Forts.) Audio-Einstellungen Einstellungen für Audiosignale und Audiopegelmesser-Signal. Gegenstand Einstellwert SDI-1 ausgewählt Wählen Sie den Eingang, über den der Ton ausgegeben wird. Auto, E. Audio, SDI-2 ausgewählt A.Kanal 1+2, Auto Gibt digitales Audio vor dem analogen Audio aus. A.Kanal 1, A.Kanal 2, E. -
Seite 17: Keine Bedienung
Synchronisations-Modus Einstellungen für die Synchronisation mit Signalen. Gegenstand Einstellwert Ohne Synch.Impuls Wählen des Bildschirmstatus, wenn kein Signal anliegt. Aus, Bereitschaft, Energiesparen (Energiesparmodus) Hintergr. Grau (grauer Bildschirm) Verzögerungszeit Wählen den Zeitraum, bevor der Bildschirmstatus nach dem Stoppen anliegender Signale 30s., 5min., 15min. umschaltet, wie in „Ohne Synch.Impuls“... -
Seite 18: Grundeinstellungs-Menü
Menükonfiguration (Forts.) Grundeinstellungs-Menü Funktions-Einstellungen Die Einstellungen für die Untermenü-Anzeige, die Farbe der Signallampe und die Intensität der Tastenlampen. Gegenstand Einstellwert Untermenü Wahl der Inhalte und Anzeige der Position von „Einblendung unterer Bildrand“. Unten 1, Oben 1, Die Einstellwerte und Merkmale sind wie folgt. Unten 2, Oben 2 Unten 1 : Zeigt die aktuelle Einstellung und den Einstellbalken im unteren... -
Seite 19: Fernsteuerungsart
Bild-Unterfunktionen Konfigurieren Sie den Standardpegel zur Justage. Gegenstand Einstellwert Kontrast* Einstellen den Standardpegel für den mit dem KONTRAST-Regler an der Vorderseite –20 bis +20 eingestellten Kontrast. Helligkeit* Einstellen den Standardpegel für die mit dem HELLIGKEIT-Regler an der Vorderseite –20 bis +20 eingestellte Helligkeit. - Seite 20 Ein, Aus Ein: Angezeigt, Aus: Nicht angezeigt IMD Protokoll Einstellung des seriellen Kommunikationsprotokolls Aus, TSL V4.0 Aus: Unterstützt JVC-Protokoll, TSL V4.0: Unterstützt TSL UMD-Protokoll V4.0 Adresse Adresseinstellung 000 bis 126 000 bis 126: Stellt eine bestimmte Adresse ein IMD Grösse Textgrößeneinstellung...
-
Seite 21: Verwendung Von Bildschirmschoner
● Einstellung von „Ziffern - Einstellungen“ Ändern Sie den Eingang zu einem, zu dem Sie einen Videoquellenname zuweisen wollen. Wählen Sie „Ziffern - Einstellungen“. Z i ff e r n - E i n s t e l l u n g e n Drücken Sie die Tasten zur Wahl des ersten Zeichens. -
Seite 22: Externe Steuerung
Externe Steuerung Über die externe Steuerung Verwendung des Make/Trigger- Systems Der Monitor hat drei externe Steuerklemmen. ● Make/Trigger-Klemme (RJ-45): Die folgenden externen Der Make/Trigger-Klemme ist wie folgt konfiguriert. Sie können Steuersysteme stehen zur Verfügung. Funktionen zu jeder Klinkenklemme in „Fernsteuerungsart“ zuweisen (1) Make (Kontakt-Herstellen)-System: (☞... -
Seite 23: Verwendung Serieller Kommunikation
<Vom Make/Trigger-System gesteuerte Funktionen> Anzeige Zu steuernde Funktionen Öffnen Kurzschließen – – – Keine Funktion. — — Auswahl der Tally-Lampenfarbe.* Grün Tally Farbe Auswahl der Tally-Lampen-Beleuchtungsmethode. Ganz Nur jeweils die Hälfte Tally Type Die linke Hälfte der Tally-Lampe leuchtet rot.* Tally-L(R) Die rechte Hälfte der Tally-Lampe leuchtet grün.* Tally-R(G) - Seite 24 Externe Steuerung (Forts.) <Befehlsumriss> Alle Befehle bestehen aus den folgenden Segmenten. Kopfzeile Monitor-ID Funktion Daten Cr (0Dh) Über Header „!“ : Steuerbefehle vom PC usw. Einzelheiten (☞ <Grundlegende Befehlsliste> siehe Tabelle unten). „?“ : Bezugsbefehle vom PC usw. „@“ : Statusrückgaben vom Monitor Zum Starten der Kommunikation senden Sie den Verbindungsbefehl von dem PC usw.
-
Seite 25: Störungssuche
Störungssuche Lösungen für übliche Probleme beim Monitor werden hier beschrieben. Wenn keine der hier vorgeschlagenen Lösungen das Problem behebt, trennen Sie den Monitor vom Netz und wenden sich an Ihren Fachhändler oder eine Kundendienststelle. Symptom Mögliche Ursache und Abhilfe Seite ●... -
Seite 26: Selbstdiagnoseprogramm
Störungssuche (Forts.) Selbstdiagnoseprogramm Dieser Monitor arbeitet mit einer Selbstdiagnosefunktion, die Betriebsstörungen identifiziert und anzeigt. Dies macht die Fehlerbehebung einfacher. Wenn immer ein Problem auftritt, blinken eine oder mehrere der INPUT SELECT-Lämpchen (COMPO./RGB, VIDEO). Wenn dies eintritt, befolgen Sie die Schritte weiter unten und wenden Sie sich zur Problemlösung an Ihren Fachhändler. Wenn die Bildschirmanzeige erlischt und eine oder mehrere der Lampen INPUT SELECT (COMPO./RGB, VIDEO) an der Vorderseite blinken... -
Seite 27: Technische Daten
Technische Daten Allgemeines Modellbezeichnung DT-E15L4 Multiformat LCD-Monitor Bildschirmgröße Typ 15 Breitformat Seitenverhältnis 16:9 Horizontale-/Vertikale-Frequenz 31,469 kHz — 75,000 kHz (Computersignal) 49,990 Hz — 75,062 Hz * Manche Signale innerhalb dieses Frequenzbereichs können möglicherweise nicht angezeigt werden („Außerhalb des Bereiches“ erscheint). -
Seite 28: Abmessungen
Technische Daten (Forts.) Abmessungen Einheit: mm DT-E15L4 <Vorderansicht> <Seitenansicht> <Rückansicht> VESA-Montagelöcher (Grösse: M4, Tiefe: 10 mm) 46,3 Zum Aufstellen eines Monitors auf einem Regal <Draufsicht> <Seitenansicht> 36,7 13,3 Zum Anbringen des Monitors an der Wand <Rückansicht> <Seitenansicht> 89,2... -
Seite 29: Verfügbare Signale
Verfügbare Signale Die folgenden Signale stehen für diesen Monitor zur Verfügung. Videosignale Eingangsbuchse In der Statusanzeige Signalbezeichnung gezeigtes Signalformat E.AUDIO * VIDEO Analog COMPO. Analog RGB HDMI (☞ Seite 11)* HD/SD SDI NTSC NTSC √ — — — — NTSC 4.43 N 4.43 √... -
Seite 30: Computersignale (Vorgabe)
Hinweis zum Transport Dieser Monitor ist ein Präzisionsgerät und benötigt spezielles Verpackungsmaterial zum Transport. Verwenden Sie niemals Verpackungsmaterial von anderen Quellen als JVC oder JVC-Fachhändlern. ● Zum leichteren Verständnis wurden Bilder und Zeichnungen zur Hervorhebung von Erklärungen bearbeitet und können sich deshalb leicht von den tatsächlichen Produkten unterscheiden. - Seite 31 NOTIZEN...
- Seite 32 © 2012 JVC KENWOOD Corporation LCT2714-002A...
