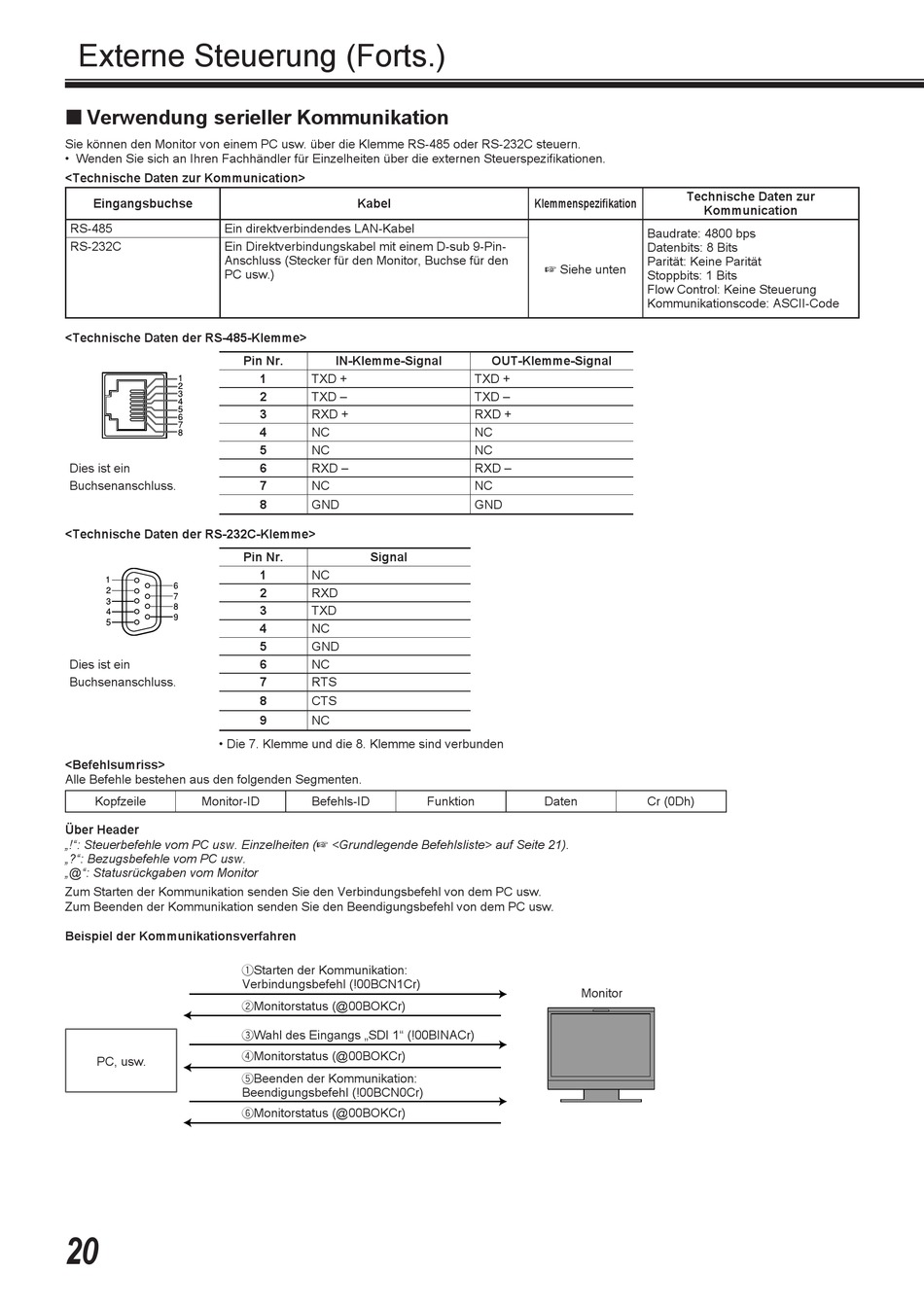

Externe Steuerung (Forts.)
Verwendung serieller Kommunikation
Sie können den Monitor von einem PC usw. über die Klemme RS-485 oder RS-232C steuern.
Wenden Sie sich an Ihren Fachhändler für Einzelheiten über die externen Steuerspezifikationen.
<Technische Daten zur Kommunication>
Eingangsbuchse
RS-485
Ein direktverbindendes LAN-Kabel
RS-232C
Ein Direktverbindungskabel mit einem D-sub 9-Pin-
Anschluss (Stecker für den Monitor, Buchse für den
PC usw.)
<Technische Daten der RS-485-Klemme>
Dies ist ein
Buchsenanschluss.
<Technische Daten der RS-232C-Klemme>
Dies ist ein
Buchsenanschluss.
• Die 7. Klemme und die 8. Klemme sind verbunden
<Befehlsumriss>
Alle Befehle bestehen aus den folgenden Segmenten.
Kopfzeile
Monitor-ID
Über Header
„!": Steuerbefehle vom PC usw. Einzelheiten (☞ <Grundlegende Befehlsliste> auf Seite 21).
„?": Bezugsbefehle vom PC usw.
„@": Statusrückgaben vom Monitor
Zum Starten der Kommunikation senden Sie den Verbindungsbefehl von dem PC usw.
Zum Beenden der Kommunikation senden Sie den Beendigungsbefehl von dem PC usw.
Beispiel der Kommunikationsverfahren
PC, usw.
0
Kabel
Pin Nr.
IN-Klemme-Signal
1
TXD +
2
TXD –
3
RXD +
4
NC
5
NC
6
RXD –
7
NC
8
GND
Pin Nr.
Signal
1
NC
2
RXD
3
TXD
4
NC
5
GND
6
NC
7
RTS
8
CTS
9
NC
Befehls-ID
1Starten der Kommunikation:
Verbindungsbefehl (!00BCN1Cr)
2Monitorstatus (@00BOKCr)
3Wahl des Eingangs „SDI 1" (!00BINACr)
4Monitorstatus (@00BOKCr)
5Beenden der Kommunikation:
Beendigungsbefehl (!00BCN0Cr)
6Monitorstatus (@00BOKCr)
Klemmenspezifikation
☞ Siehe unten
OUT-Klemme-Signal
TXD +
TXD –
RXD +
NC
NC
RXD –
NC
GND
Funktion
Daten
Monitor
Technische Daten zur
Kommunication
Baudrate: 4800 bps
Datenbits: 8 Bits
Parität: Keine Parität
Stoppbits: 1 Bits
Flow Control: Keine Steuerung
Kommunikationscode: ASCII-Code
Cr (0Dh)
