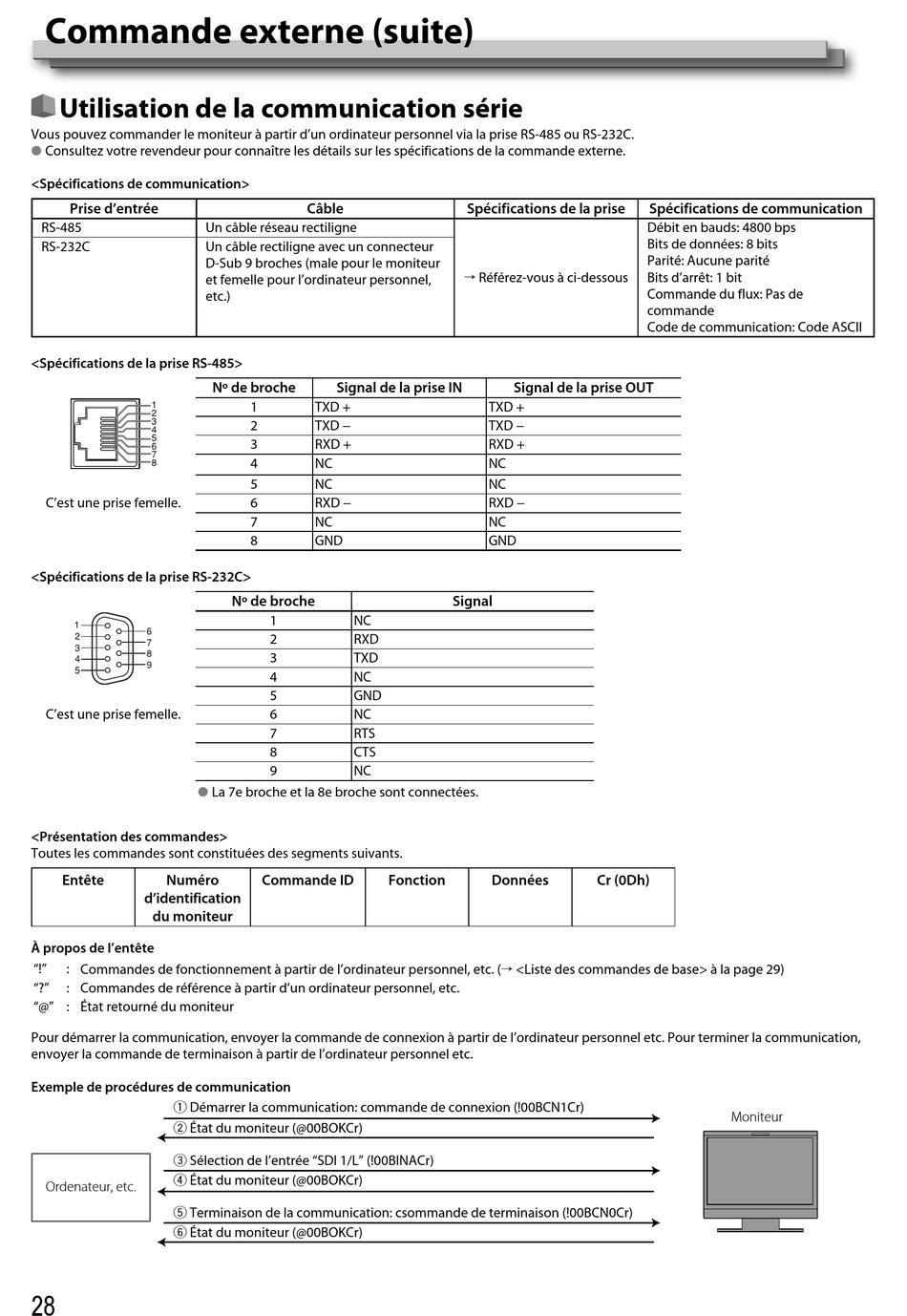

Commande externe (suite)
Utilisation de la communication série
Vous pouvez commander le moniteur à partir d'un ordinateur personnel via la prise RS-485 ou RS-232C.
●
Consultez votre revendeur pour connaître les détails sur les spécifications de la commande externe.
<Spécifications de communication>
Prise d'entrée
RS-485
RS-232C
<Spécifications de la prise RS-485>
C'est une prise femelle.
<Spécifications de la prise RS-232C>
C'est une prise femelle.
●
<Présentation des commandes>
Toutes les commandes sont constituées des segments suivants.
Entête
Numéro
d'identification
du moniteur
À propos de l'entête
"!"
: Commandes de fonctionnement à partir de l'ordinateur personnel, etc. (→ <Liste des commandes de base> à la page 29)
"?"
: Commandes de référence à partir d'un ordinateur personnel, etc.
"@" : État retourné du moniteur
Pour démarrer la communication, envoyer la commande de connexion à partir de l'ordinateur personnel etc. Pour terminer la communication,
envoyer la commande de terminaison à partir de l'ordinateur personnel etc.
Exemple de procédures de communication
1 Démarrer la communication: commande de connexion (!00BCN1Cr)
2 État du moniteur (@00BOKCr)
3 Sélection de l'entrée "SDI 1/L" (!00BINACr)
4 État du moniteur (@00BOKCr)
Ordenateur, etc.
5 Terminaison de la communication: csommande de terminaison (!00BCN0Cr)
6 État du moniteur (@00BOKCr)
28
Câble
Un câble réseau rectiligne
Un câble rectiligne avec un connecteur
D-Sub 9 broches (male pour le moniteur
et femelle pour l'ordinateur personnel,
etc.)
Nº de broche
Signal de la prise IN
1
TXD +
2
TXD −
3
RXD +
4
NC
5
NC
6
RXD −
7
NC
8
GND
Nº de broche
1
NC
2
RXD
3
TXD
4
NC
5
GND
6
NC
7
RTS
8
CTS
9
NC
La 7e broche et la 8e broche sont connectées.
Commande ID
Spécifications de la prise
→ Référez-vous à ci-dessous
Signal de la prise OUT
TXD +
TXD −
RXD +
NC
NC
RXD −
NC
GND
Signal
Fonction
Données
Spécifications de communication
Débit en bauds: 4800 bps
Bits de données: 8 bits
Parité: Aucune parité
Bits d'arrêt: 1 bit
Commande du flux: Pas de
commande
Code de communication: Code ASCII
Cr (0Dh)
Moniteur
