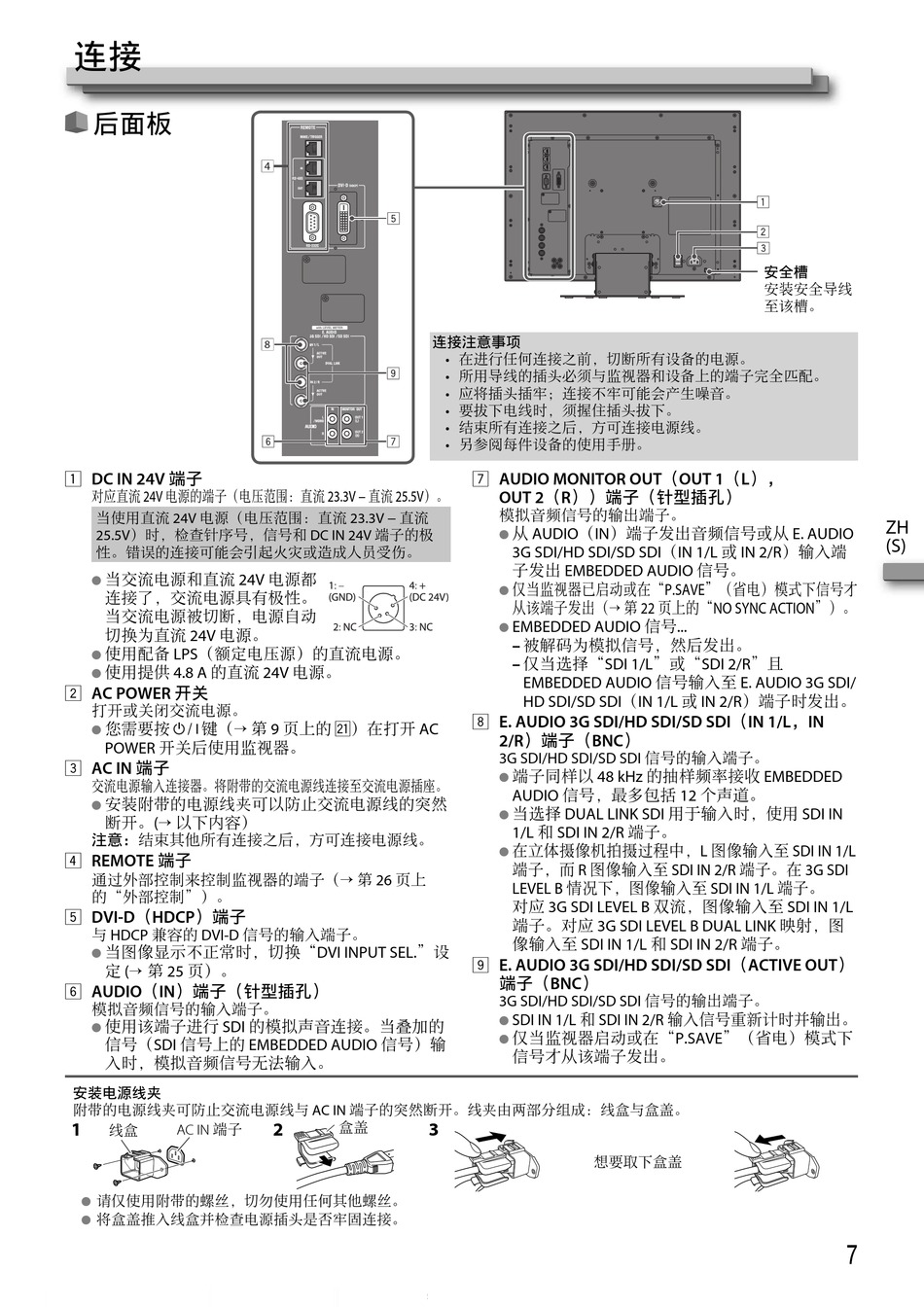

连接
后⾯板
1 DC IN 24V 端⼦
对应直流 24V 电源的端⼦（电压范围：直流 23.3V − 直流 25.5V）。
当使⽤直流 24V 电源（电压范围：直流 23.3V − 直流
25.5V）时，检查针序号，信号和 DC IN 24V 端⼦的极
性。错误的连接可能会引起⽕灾或造成⼈员受伤。
当交流电源和直流 24V 电源都
●
连接了，交流电源具有极性。
当交流电源被切断，电源⾃动
切换为直流 24V 电源。
使⽤配备 LPS（额定电压源）的直流电源。
●
使⽤提供 4.8 A 的直流 24V 电源。
●
2 AC POWER 开关
打开或关闭交流电源。
您需要按 键（→ 第 9 页上的 a）在打开 AC
●
POWER 开关后使⽤监视器。
3 AC IN 端⼦
交流电源输⼊连接器。将附带的交流电源线连接⾄交流电源插座。
安装附带的电源线夹可以防⽌交流电源线的突然
●
断开。(→ 以下内容）
注意：结束其他所有连接之后，⽅可连接电源线。
4 REMOTE 端⼦
通过外部控制来控制监视器的端⼦（
的"外部控制"）。
5 DVI-D（HDCP）端⼦
与 HDCP 兼容的 DVI-D 信号的输⼊端⼦。
当图像显⽰不正常时，切换"DVI INPUT SEL."设
●
定 (→ 第 25 页）。
6 AUDIO（IN）端⼦（针型插孔）
模拟⾳频信号的输⼊端⼦。
使⽤该端⼦进⾏ SDI 的模拟声⾳连接。当叠加的
●
信号（SDI 信号上的 EMBEDDED AUDIO 信号）输
⼊时，模拟⾳频信号⽆法输⼊。
安装电源线夹
附带的电源线夹可防⽌交流电源线与 AC IN 端⼦的突然断开。线夹由两部分组成：线盒与盒盖。
AC IN 端⼦
1
线盒
请仅使⽤附带的螺丝，切勿使⽤任何其他螺丝。
●
将盒盖推⼊线盒并检查电源插头是否牢固连接。
●
4
连接注意事项
8
→ 第 26 页上
盒盖
2 3
• 在进⾏任何连接之前，切断所有设备的电源。
• 所⽤导线的插头必须与监视器和设备上的端⼦完全匹配。
• 应将插头插牢；连接不牢可能会产⽣噪⾳。
• 要拔下电线时，须握住插头拔下。
• 结束所有连接之后，⽅可连接电源线。
• 另参阅每件设备的使⽤⼿册。
7 AUDIO MONITOR OUT（OUT 1（L），
OUT 2（R））端⼦（针型插孔）
模拟⾳频信号的输出端⼦。
从 AUDIO（IN）端⼦发出⾳频信号或从 E. AUDIO
●
3G SDI/HD SDI/SD SDI（IN 1/L 或 IN 2/R）输⼊端
⼦发出 EMBEDDED AUDIO 信号。
仅当监视器已启动或在"P.SAVE"（省电）模式下信号才
●
从该端⼦发出（→ 第 22 页上的"NO SYNC ACTION"）。
EMBEDDED AUDIO 信号...
●
被解码为模拟信号，然后发出。
–
仅当选择"SDI 1/L"或"SDI 2/R"且
–
EMBEDDED AUDIO 信号输⼊⾄ E. AUDIO 3G SDI/
HD SDI/SD SDI（IN 1/L 或 IN 2/R）端⼦时发出。
8 E. AUDIO 3G SDI/HD SDI/SD SDI（IN 1/L，IN
2/R）端⼦（BNC）
3G SDI/HD SDI/SD SDI 信号的输⼊端⼦。
端⼦同样以 48 kHz 的抽样频率接收 EMBEDDED
●
AUDIO 信号，最多包括 12 个声道。
当选择 DUAL LINK SDI ⽤于输⼊时，使⽤ SDI IN
●
1/L 和 SDI IN 2/R 端⼦。
在⽴体摄像机拍摄过程中，L 图像输⼊⾄ SDI IN 1/L
●
端⼦，⽽ R 图像输⼊⾄ SDI IN 2/R 端⼦。在 3G SDI
LEVEL B 情况下，图像输⼊⾄ SDI IN 1/L 端⼦。
对应 3G SDI LEVEL B 双流，图像输⼊⾄ SDI IN 1/L
端⼦。对应 3G SDI LEVEL B DUAL LINK 映射，图
像输⼊⾄ SDI IN 1/L 和 SDI IN 2/R 端⼦。
9 E. AUDIO 3G SDI/HD SDI/SD SDI（ACTIVE OUT）
端⼦（BNC）
3G SDI/HD SDI/SD SDI 信号的输出端⼦。
SDI IN 1/L 和 SDI IN 2/R 输⼊信号重新计时并输出。
●
仅当监视器启动或在"P.SAVE"（省电）模式下
●
信号才从该端⼦发出。
想要取下盒盖
安全槽
安装安全导线
⾄该槽。
ZH
(S)
7
