Weitere 3D-Funktionen

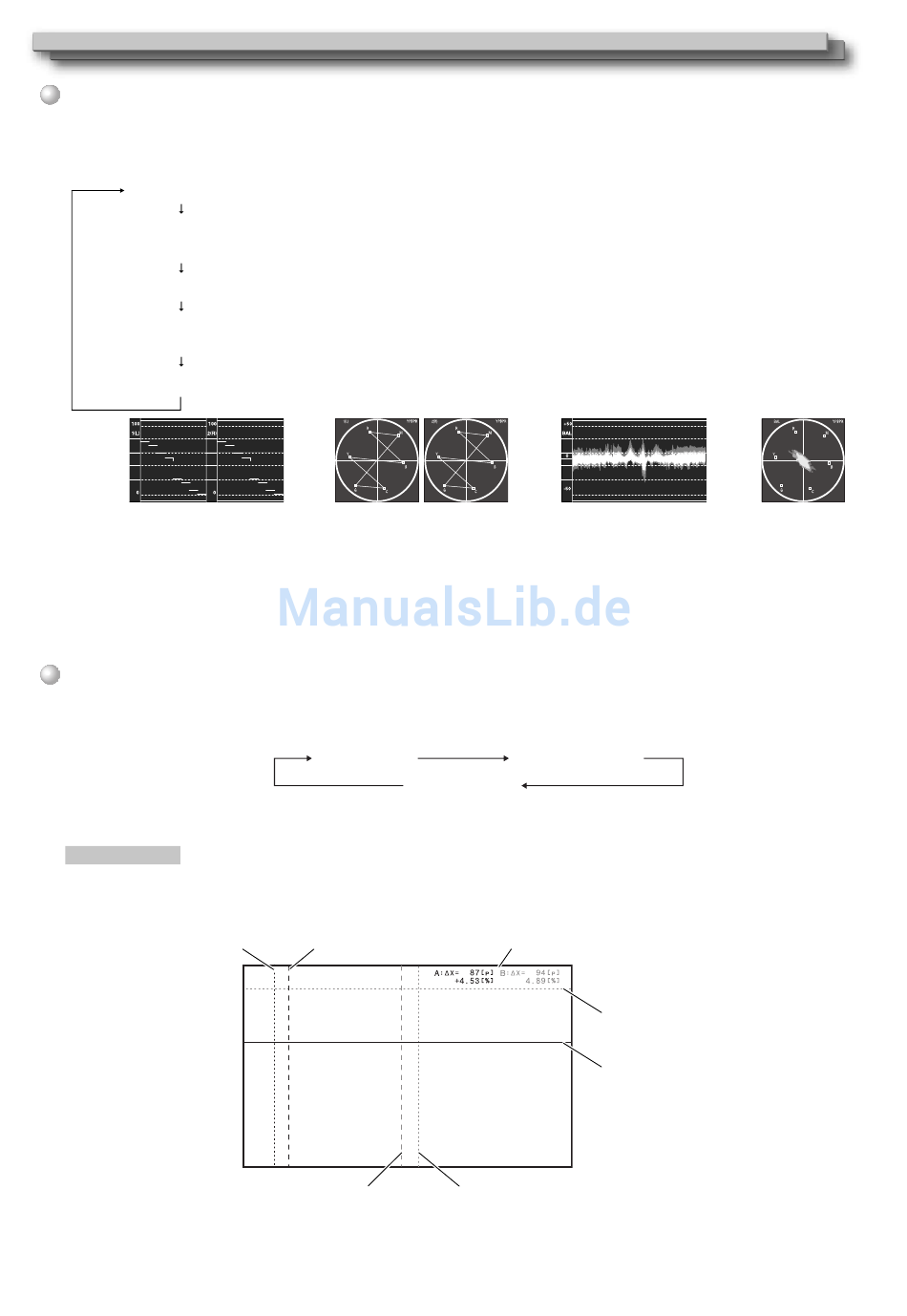

SCOPE-Taste/Lampe
Sie können den Wellenform-Monitor oder das Vektorskop verwenden und die Eingangssignale für SDI IN 1/L und SDI IN 2/R vergleichen und prüfen.
●
Arbeitet im MIX-Modus. Der auszuführende Vorgang unterscheidet sich in anderen Modi. (→ Seite 9)
●
Bei jedem Tastendruck auf SCOPE wechselt der Anzeigemodus in der folgenden Reihenfolge um.
Keine Anzeige
Parallel-Wellenform-
Monitor
Parallel-Vektorskop
Differenz-Wellenform-
Monitor
Differenz-Vektorskop
Y
Parallel-Wellenform-Monitor
• Wenn CAMERA ASSIST MENU „LR SWAP" auf „ON" gestellt ist, werden die L- und R-Bilder des parallelen Wellenform-Monitors und
Vektorskops ausgetauscht und dann angezeigt.
• Die Positionen des Wellenform-Monitors und Vektorskops können in „POSITION" unter dem MAIN MENU „SCOPE SETTING"
ausgetauscht werden.
• Wellenform-Monitor und Vektorskop werden nicht in „R SHIFT" oder „ANAGLYPH" unter dem CAMERA ASSIST MENU angezeigt.
• Das Vektorskop wird nicht angezeigt, wenn die Eingangssignale RGB sind.
3D CURSOR-Taste/Lampe
Wenn 3D auf „ON" gestellt ist, werden die L- und R-Linien, die den Unterschied zwischen den L- und R-Bildern ebenso wie die Pixel und Prozentsätze
zwischen den Linien angezeigt. Die folgenden beiden Modi stehen für die Linienanzeige zur Verfügung: „Cursor-Modus" und „Gitter-Modus".
●
Bei jedem Tastendruck auf 3D CURSOR wechselt der Linienanzeigemodus in der folgenden Reihenfolge um.
●
Die Information (→ Seite 10) und SCOPE werden nicht im „Cursor-Modus" oder „Gitter-Modus" angezeigt.
●
Die Positionen von Pixeln und Prozentsätzen können in „POSITION" unter dem MAIN MENU „INFORMATION" geändert werden.
Cursor-Modus
Die Linien L, R und H erscheinen zur Messung des sichtbaren Unterschieds.
●
Die H- und L-Linien sind feine gepunktete Linien, und die R-Linie ist eine grobe gepunktete Linie. Die gewählte Linie wird als
durchgehende Linie angezeigt.
L-Linie (Gruppe A)
●
Die Linienfarbe wechselt, wenn die Linie über „FAR LIMIT" oder „NEAR LIMIT" unter dem MAIN MENU „3D SETTING" hinausgeht.
●
Das Verhältnis des Unterschieds zwischen L- und R-Linien zu den horizontalen Pixeln erscheint in der Prozentanzeige.
●
In der Prozentanzeige zeigt „+" den Pop-up-Pegel an (wenn die L-Linie rechts von der R-Linie platziert wird) und „–" die Tiefe (wenn
die L-Linie links von der R-Linie platziert ist).
16
: Zeigt nicht Wellenform-Monitor/Vektorskop an.
: Platziert die Wellenform-Monitore der an den Anschlüssen SDI IN 1/L und SDI IN 2/R angelegten
Bilder nebeneinander.
: Platziert die Vektorskope der an den Anschlüssen SDI IN 1/L und SDI IN 2/R angelegten Bilder nebeneinander.
: Wählen Sie diesen Anzeigetyp, um den Unterschied zwischen den Signalen von den Anschlüssen
SDI IN 1/L und SDI IN 2/R in einem Waveform-Monitor anzuzeigen.
: Wählen Sie diesen Anzeigetyp, um den Unterschied zwischen den Signalen von den Anschlüssen
SDI IN 1/L und SDI IN 2/R in einem Vektorskop anzuzeigen.
Y
Parallel-Vektorskop
Keine Anzeige
R-Linie (Gruppe A)
R-Linie (Gruppe B)
Y
Differenz-Wellenform-Monitor
Cursor-Modus
Gitter-Modus
Pixel/Prozentsatz zwischen L- und R-Linien
-
L-Linie (Gruppe B)
Differenz-Vektorskop
H-Linie (Gruppe B)
H-Linie (Gruppe A)
(gewählte Linie)
