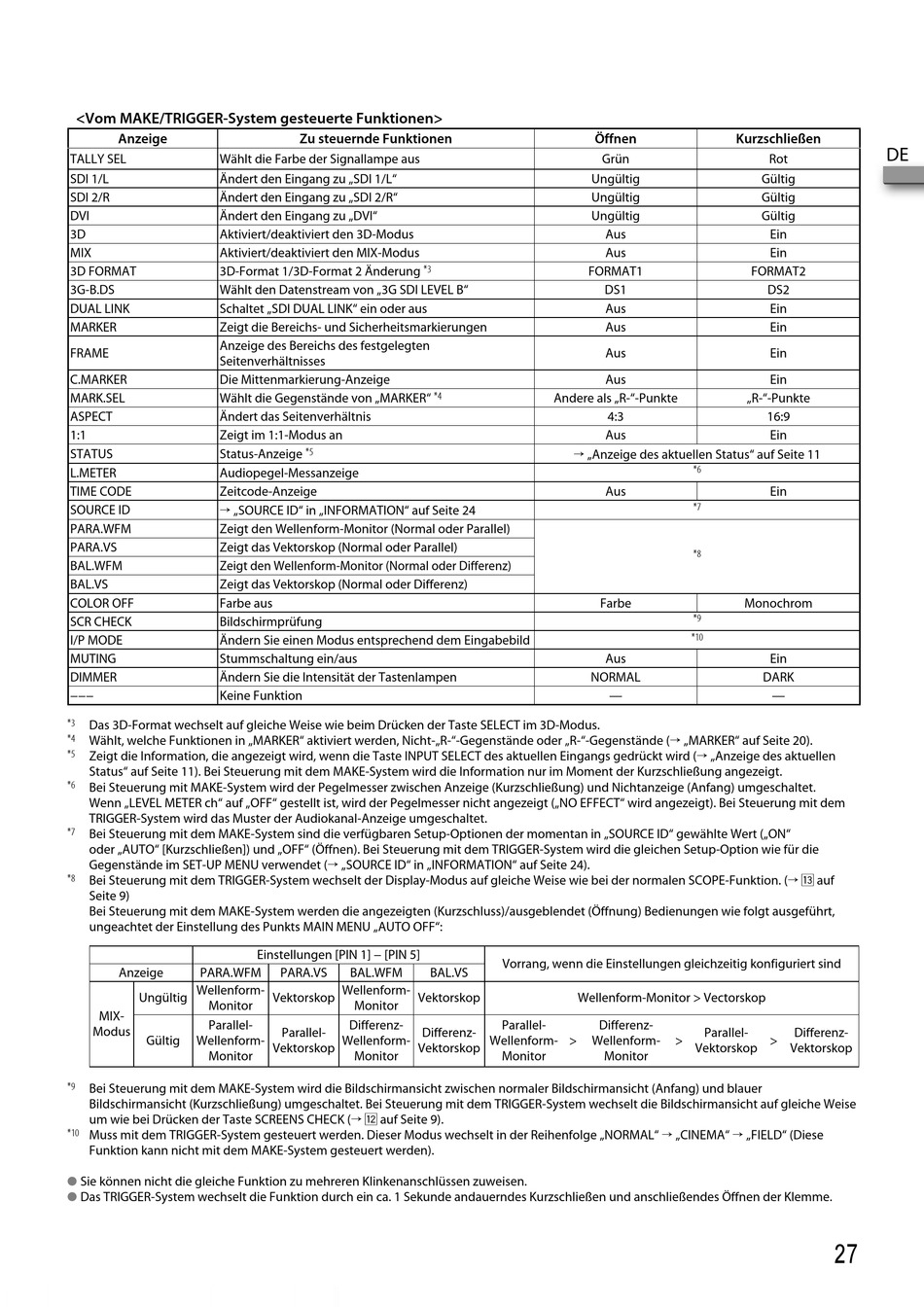

<Vom MAKE/TRIGGER-System gesteuerte Funktionen>
Anzeige
TALLY SEL Wählt die Farbe der Signallampe aus
SDI 1/L Ändert den Eingang zu „SDI 1/L"
SDI 2/R Ändert den Eingang zu „SDI 2/R"
DVI Ändert den Eingang zu „DVI"
3D Aktiviert/deaktiviert den 3D-Modus
MIX Aktiviert/deaktiviert den MIX-Modus
3D FORMAT 3D-Format 1/3D-Format 2 Änderung
3G-B.DS Wählt den Datenstream von „3G SDI LEVEL B"
DUAL LINK Schaltet „SDI DUAL LINK" ein oder aus
MARKER Zeigt die Bereichs- und Sicherheitsmarkierungen
Anzeige des Bereichs des festgelegten
FRAME
Seitenverhältnisses
C.MARKER Die Mittenmarkierung-Anzeige
MARK.SEL Wählt die Gegenstände von „MARKER"
ASPECT Ändert das Seitenverhältnis
1:1 Zeigt im 1:1-Modus an
STATUS Status-Anzeige
L.METER Audiopegel-Messanzeige
TIME CODE Zeitcode-Anzeige
→ „SOURCE ID" in „INFORMATION" auf Seite 24
SOURCE ID
PARA.WFM Zeigt den Wellenform-Monitor (Normal oder Parallel)
PARA.VS Zeigt das Vektorskop (Normal oder Parallel)
BAL.WFM Zeigt den Wellenform-Monitor (Normal oder Differenz)
BAL.VS Zeigt das Vektorskop (Normal oder Differenz)
COLOR OFF Farbe aus
SCR CHECK Bildschirmprüfung
I/P MODE Ändern Sie einen Modus entsprechend dem Eingabebild
MUTING Stummschaltung ein/aus
DIMMER Ändern Sie die Intensität der Tastenlampen
−−− Keine Funktion
*3
Das 3D-Format wechselt auf gleiche Weise wie beim Drücken der Taste SELECT im 3D-Modus.
*4
Wählt, welche Funktionen in „MARKER" aktiviert werden, Nicht-„R-"-Gegenstände oder „R-"-Gegenstände (→ „MARKER" auf Seite 20).
*5
Zeigt die Information, die angezeigt wird, wenn die Taste INPUT SELECT des aktuellen Eingangs gedrückt wird (→ „Anzeige des aktuellen
Status" auf Seite 11). Bei Steuerung mit dem MAKE-System wird die Information nur im Moment der Kurzschließung angezeigt.
*6
Bei Steuerung mit MAKE-System wird der Pegelmesser zwischen Anzeige (Kurzschließung) und Nichtanzeige (Anfang) umgeschaltet.
Wenn „LEVEL METER ch" auf „OFF" gestellt ist, wird der Pegelmesser nicht angezeigt („NO EFFECT" wird angezeigt). Bei Steuerung mit dem
TRIGGER-System wird das Muster der Audiokanal-Anzeige umgeschaltet.
*7
Bei Steuerung mit dem MAKE-System sind die verfügbaren Setup-Optionen der momentan in „SOURCE ID" gewählte Wert („ON"
oder „AUTO" [Kurzschließen]) und „OFF" (Öffnen). Bei Steuerung mit dem TRIGGER-System wird die gleichen Setup-Option wie für die
Gegenstände im SET-UP MENU verwendet (→ „SOURCE ID" in „INFORMATION" auf Seite 24).
*8 Bei Steuerung mit dem TRIGGER-System wechselt der Display-Modus auf gleiche Weise wie bei der normalen SCOPE-Funktion. (→ e auf
Seite 9)
Bei Steuerung mit dem MAKE-System werden die angezeigten (Kurzschluss)/ausgeblendet (Öffnung) Bedienungen wie folgt ausgeführt,
ungeachtet der Einstellung des Punkts MAIN MENU „AUTO OFF":
Anzeige PARA.WFM
Wellenform-
Ungültig
Monitor
MIX-
Parallel-
Modus
Gültig Wellenform-
Monitor
*9
Bei Steuerung mit dem MAKE-System wird die Bildschirmansicht zwischen normaler Bildschirmansicht (Anfang) und blauer
Bildschirmansicht (Kurzschließung) umgeschaltet. Bei Steuerung mit dem TRIGGER-System wechselt die Bildschirmansicht auf gleiche Weise
um wie bei Drücken der Taste SCREENS CHECK (→ w auf Seite 9).
*10 Muss mit dem TRIGGER-System gesteuert werden. Dieser Modus wechselt in der Reihenfolge „NORMAL" → „CINEMA" → „FIELD" (Diese
Funktion kann nicht mit dem MAKE-System gesteuert werden).
●
Sie können nicht die gleiche Funktion zu mehreren Klinkenanschlüssen zuweisen.
●
Das TRIGGER-System wechselt die Funktion durch ein ca. 1 Sekunde andauerndes Kurzschließen und anschließendes Öffnen der Klemme.
Zu steuernde Funktionen
*3
*5
Einstellungen [PIN 1] − [PIN 5]
PARA.VS BAL.WFM BAL.VS
Wellenform-
Vektorskop Vektorskop
Monitor
Differenz-
Parallel- Differenz-
Wellenform-
Vektorskop Vektorskop
Monitor
Öffnen
Grün
Ungültig
Ungültig
Ungültig
Aus
Aus
FORMAT1
DS1
Aus
Aus
Aus
Aus
*4
Andere als „R-"-Punkte
4:3
Aus
→ „Anzeige des aktuellen Status" auf Seite 11
Aus
Farbe
Aus
NORMAL
Vorrang, wenn die Einstellungen gleichzeitig konfiguriert sind
Wellenform-Monitor > Vectorskop
Parallel- Differenz-
Wellenform- > Wellenform-
Monitor Monitor
Kurzschließen
Rot
Gültig
Gültig
Gültig
Ein
Ein
FORMAT2
DS2
Ein
Ein
Ein
Ein
„R-"-Punkte
16:9
Ein
*6
Ein
*7
*8
Monochrom
*9
*10
Ein
DARK
— —
Parallel-
> >
Vektorskop
DE
Differenz-
Vektorskop
