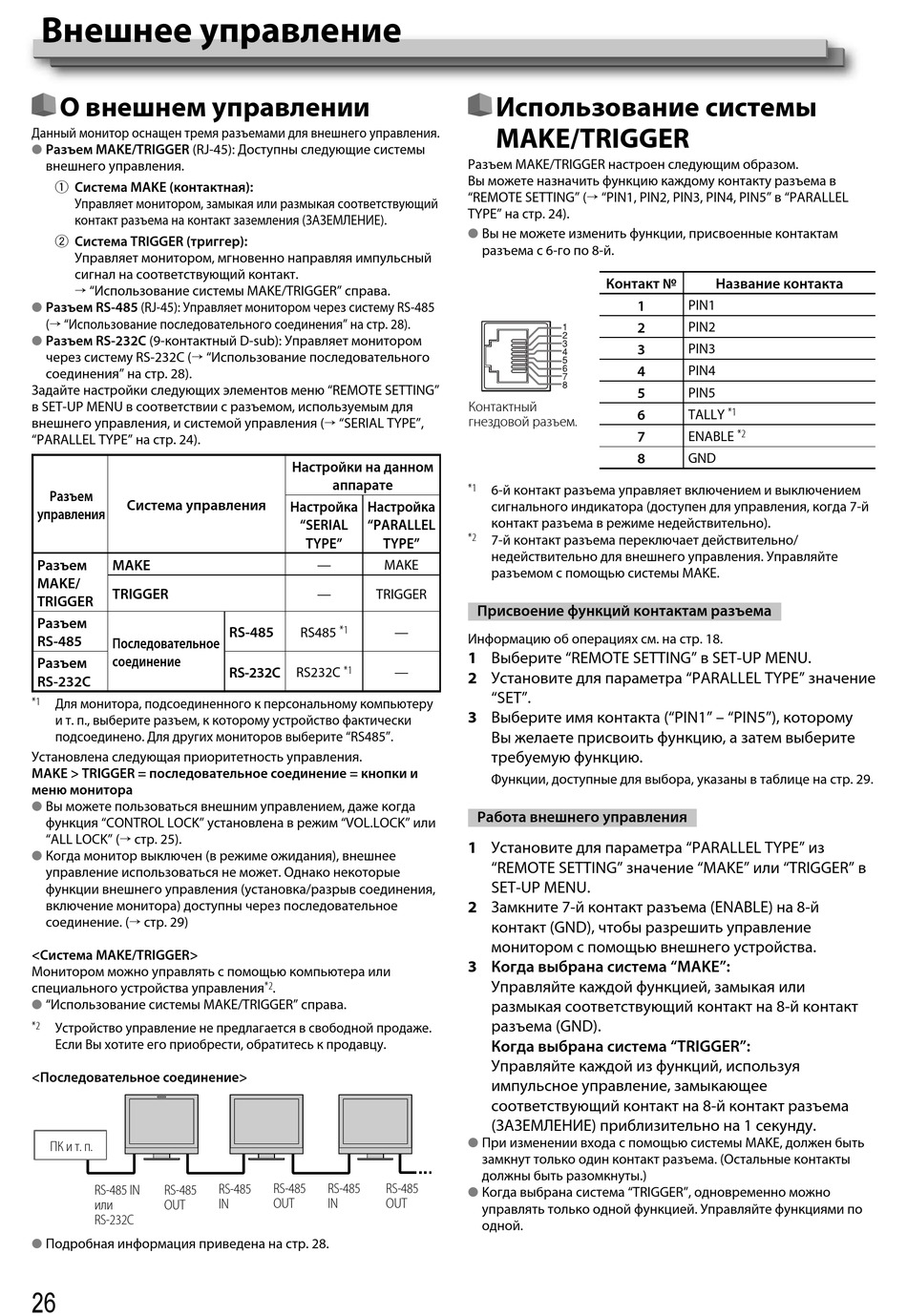

Внешнее управление
О внешнем управлении
Данный монитор оснащен тремя разъемами для внешнего управления.
● Разъем MAKE/TRIGGER (RJ-45): Доступны следующие системы
внешнего управления.
1 Система MAKE (контактная):
Управляет монитором, замыкая или размыкая соответствующий
контакт разъема на контакт заземления (ЗАЗЕМЛЕНИЕ).
2 Система TRIGGER (триггер):
Управляет монитором, мгновенно направляя импульсный
сигнал на соответствующий контакт.
→ "Использование системы MAKE/TRIGGER" справа.
● Разъем RS-485 (RJ-45): Управляет монитором через систему RS-485
(→ "Использование последовательного соединения" на стр. 28).
●
Разъем RS-232C (9-контактный D-sub): Управляет монитором
через систему RS-232C (→ "Использование последовательного
соединения" на стр. 28).
Задайте настройки следующих элементов меню "REMOTE SETTING"
в SET-UP MENU в соответствии с разъемом, используемым для
внешнего управления, и системой управления (→ "SERIAL TYPE",
"PARALLEL TYPE" на стр. 24).
Разъем
Система управления
управления
Разъем MAKE
MAKE/
TRIGGER
TRIGGER
Разъем
RS-485
Последовательное
соединение
Разъем
RS-232C
*1
Для монитора, подсоединенного к персональному компьютеру
и т. п., выберите разъем, к которому устройство фактически
подсоединено. Для других мониторов выберите "RS485".
Установлена следующая приоритетность управления.
MAKE > TRIGGER = последовательное соединение = кнопки и
меню монитора
●
Вы можете пользоваться внешним управлением, даже когда
функция "CONTROL LOCK" установлена в режим "VOL.LOCK" или
"ALL LOCK" (→ стр. 25).
● Когда монитор выключен (в режиме ожидания), внешнее
управление использоваться не может. Однако некоторые
функции внешнего управления (установка/разрыв соединения,
включение монитора) доступны через последовательное
соединение. (→ стр. 29)
<Система MAKE/TRIGGER>
Монитором можно управлять с помощью компьютера или
специального устройства управления
●
"Использование системы MAKE/TRIGGER" справа.
*2
Устройство управление не предлагается в свободной продаже.
Если Вы хотите его приобрести, обратитесь к продавцу.
<Последовательное соединение>
ПК и т. п.
RS-485 IN RS-485
или OUT
RS-232C
● Подробная информация приведена на стр. 28.
26
Настройки на данном
аппарате
Настройка Настройка
"SERIAL "PARALLEL
TYPE" TYPE"
— MAKE
— TRIGGER
*1
RS-485 RS485
*1
RS-232C RS232C
*2
.
RS-485 RS-485 RS-485 RS-485
OUT IN OUT
IN
Использование системы
MAKE/TRIGGER
Разъем MAKE/TRIGGER настроен следующим образом.
Вы можете назначить функцию каждому контакту разъема в
"REMOTE SETTING" (→ "PIN1, PIN2, PIN3, PIN4, PIN5" в "PARALLEL
TYPE" на стр. 24).
●
Вы не можете изменить функции, присвоенные контактам
разъема с 6-го по 8-й.
Контактный
гнездовой разъем.
*1
6-й контакт разъема управляет включением и выключением
сигнального индикатора (доступен для управления, когда 7-й
контакт разъема в режиме недействительно).
*2
7-й контакт разъема переключает действительно/
недействительно для внешнего управления. Управляйте
разъемом с помощью системы MAKE.
Присвоение функций контактам разъема
—
Информацию об операциях см. на стр. 18.
1 Выберите "REMOTE SETTING" в SET-UP MENU.
—
2 Установите для параметра "PARALLEL TYPE" значение
"SET".
3 Выберите имя контакта ("PIN1" – "PIN5"), которому
Вы желаете присвоить функцию, а затем выберите
требуемую функцию.
Функции, доступные для выбора, указаны в таблице на стр. 29.
Работа внешнего управления
1 Установите для параметра "PARALLEL TYPE" из
"REMOTE SETTING" значение "MAKE" или "TRIGGER" в
SET-UP MENU.
2 Замкните 7-й контакт разъема (ENABLE) на 8-й
контакт (GND), чтобы разрешить управление
монитором с помощью внешнего устройства.
3 Когда выбрана система "MAKE":
Управляйте каждой функцией, замыкая или
размыкая соответствующий контакт на 8-й контакт
разъема (GND).
Когда выбрана система "TRIGGER":
Управляйте каждой из функций, используя
импульсное управление, замыкающее
соответствующий контакт на 8-й контакт разъема
(ЗАЗЕМЛЕНИЕ) приблизительно на 1 секунду.
● При изменении входа с помощью системы MAKE, должен быть
замкнут только один контакт разъема. (Остальные контакты
должны быть разомкнуты.)
●
Когда выбрана система "TRIGGER", одновременно можно
управлять только одной функцией. Управляйте функциями по
одной.
Контакт № Название контакта
1 PIN1
2 PIN2
3 PIN3
4 PIN4
5 PIN5
*1
6 TALLY
*2
7 ENABLE
8 GND
