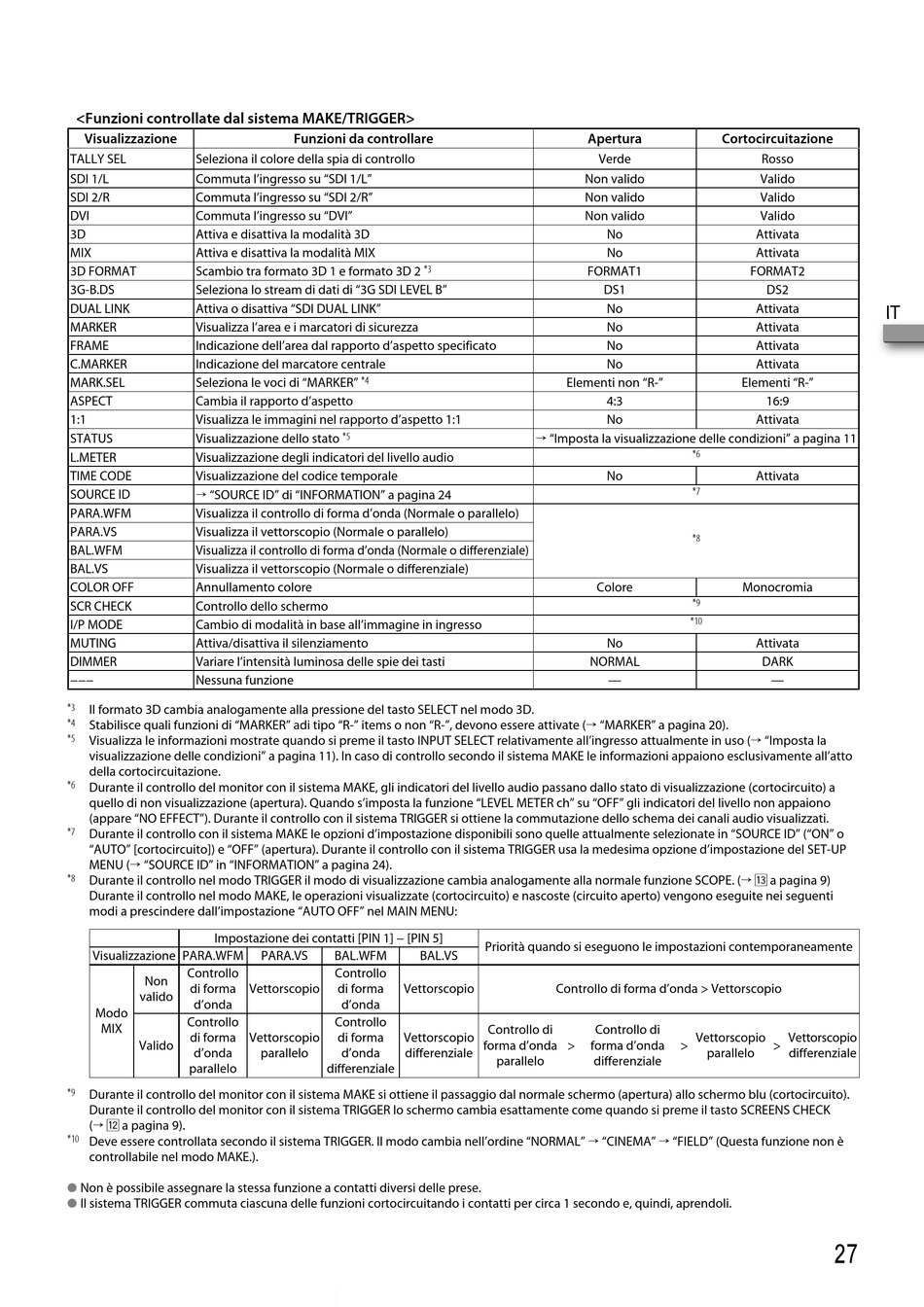

<Funzioni controllate dal sistema MAKE/TRIGGER>
Visualizzazione
TALLY SEL Seleziona il colore della spia di controllo
SDI 1/L Commuta l'ingresso su "SDI 1/L"
SDI 2/R Commuta l'ingresso su "SDI 2/R"
DVI Commuta l'ingresso su "DVI"
3D Attiva e disattiva la modalità 3D
MIX Attiva e disattiva la modalità MIX
3D FORMAT Scambio tra formato 3D 1 e formato 3D 2
3G-B.DS Seleziona lo stream di dati di "3G SDI LEVEL B"
DUAL LINK Attiva o disattiva "SDI DUAL LINK"
MARKER Visualizza l'area e i marcatori di sicurezza
FRAME Indicazione dell'area dal rapporto d'aspetto specificato
C.MARKER Indicazione del marcatore centrale
MARK.SEL Seleziona le voci di "MARKER"
ASPECT Cambia il rapporto d'aspetto
1:1 Visualizza le immagini nel rapporto d'aspetto 1:1
STATUS Visualizzazione dello stato
L.METER Visualizzazione degli indicatori del livello audio
TIME CODE Visualizzazione del codice temporale
→ "SOURCE ID" di "INFORMATION" a pagina 24
SOURCE ID
PARA.WFM Visualizza il controllo di forma d'onda (Normale o parallelo)
PARA.VS Visualizza il vettorscopio (Normale o parallelo)
BAL.WFM Visualizza il controllo di forma d'onda (Normale o differenziale)
BAL.VS Visualizza il vettorscopio (Normale o differenziale)
COLOR OFF Annullamento colore
SCR CHECK Controllo dello schermo
I/P MODE Cambio di modalità in base all'immagine in ingresso
MUTING Attiva/disattiva il silenziamento
DIMMER Variare l'intensità luminosa delle spie dei tasti
−−− Nessuna funzione
*3
Il formato 3D cambia analogamente alla pressione del tasto SELECT nel modo 3D.
*4
Stabilisce quali funzioni di "MARKER" adi tipo "R-" items o non "R-", devono essere attivate (→ "MARKER" a pagina 20).
*5
Visualizza le informazioni mostrate quando si preme il tasto INPUT SELECT relativamente all'ingresso attualmente in uso (→ "Imposta la
visualizzazione delle condizioni" a pagina 11). In caso di controllo secondo il sistema MAKE le informazioni appaiono esclusivamente all'atto
della cortocircuitazione.
*6
Durante il controllo del monitor con il sistema MAKE, gli indicatori del livello audio passano dallo stato di visualizzazione (cortocircuito) a
quello di non visualizzazione (apertura). Quando s'imposta la funzione "LEVEL METER ch" su "OFF" gli indicatori del livello non appaiono
(appare "NO EFFECT"). Durante il controllo con il sistema TRIGGER si ottiene la commutazione dello schema dei canali audio visualizzati.
*7
Durante il controllo con il sistema MAKE le opzioni d'impostazione disponibili sono quelle attualmente selezionate in "SOURCE ID" ("ON" o
"AUTO" [cortocircuito]) e "OFF" (apertura). Durante il controllo con il sistema TRIGGER usa la medesima opzione d'impostazione del SET-UP
MENU (→ "SOURCE ID" in "INFORMATION" a pagina 24).
*8 Durante il controllo nel modo TRIGGER il modo di visualizzazione cambia analogamente alla normale funzione SCOPE. (→ e a pagina 9)
Durante il controllo nel modo MAKE, le operazioni visualizzate (cortocircuito) e nascoste (circuito aperto) vengono eseguite nei seguenti
modi a prescindere dall'impostazione "AUTO OFF" nel MAIN MENU:
Impostazione dei contatti [PIN 1] − [PIN 5]
Visualizzazione PARA.WFM
Controllo
Non
di forma
valido
d'onda
Modo
Controllo
MIX
di forma
Valido
d'onda
parallelo
*9
Durante il controllo del monitor con il sistema MAKE si ottiene il passaggio dal normale schermo (apertura) allo schermo blu (cortocircuito).
Durante il controllo del monitor con il sistema TRIGGER lo schermo cambia esattamente come quando si preme il tasto SCREENS CHECK
(→ w a pagina 9).
*10 Deve essere controllata secondo il sistema TRIGGER. Il modo cambia nell'ordine "NORMAL" → "CINEMA" → "FIELD" (Questa funzione non è
controllabile nel modo MAKE.).
●
Non è possibile assegnare la stessa funzione a contatti diversi delle prese.
●
Il sistema TRIGGER commuta ciascuna delle funzioni cortocircuitando i contatti per circa 1 secondo e, quindi, aprendoli.
