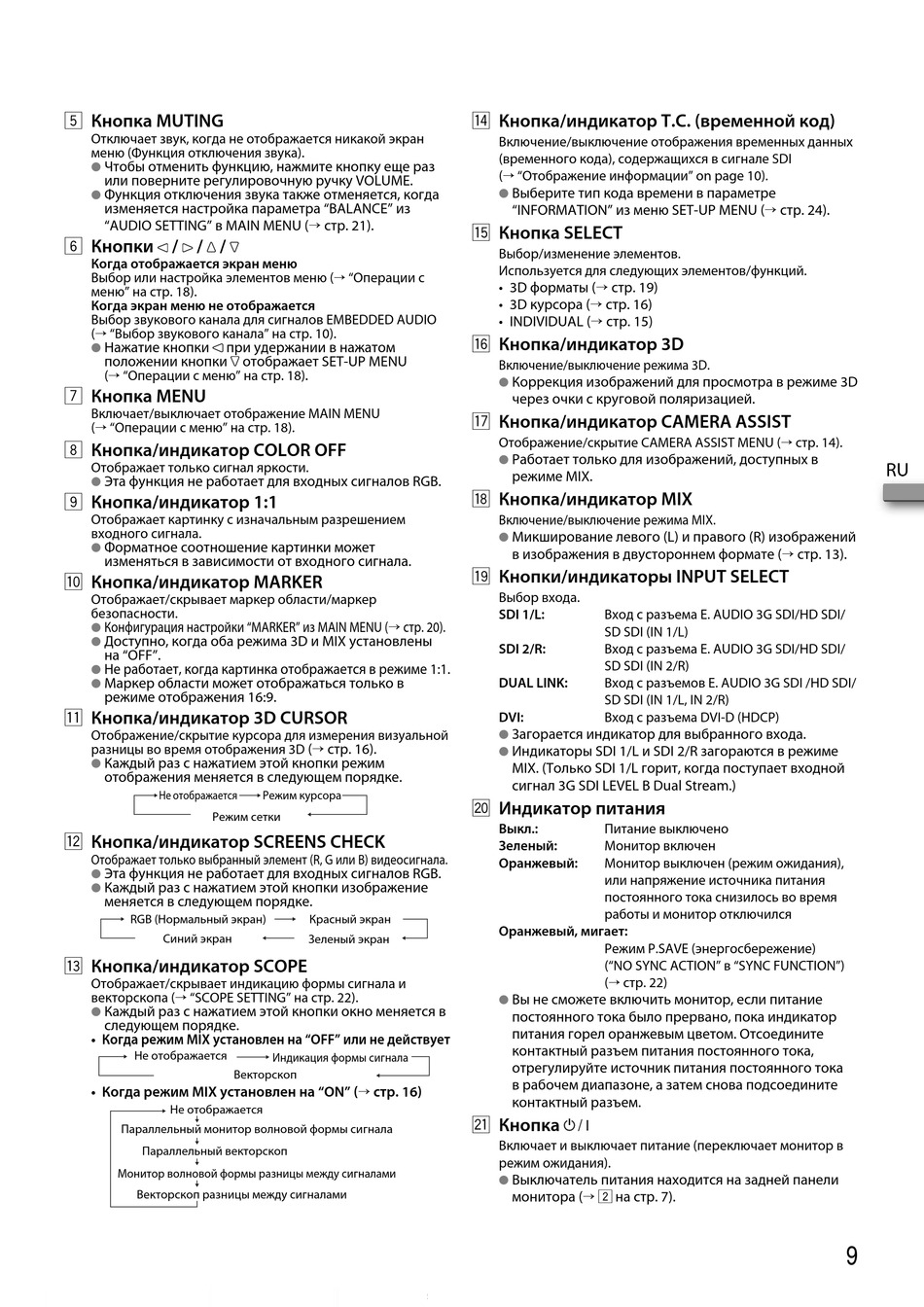

5 Кнопка MUTING
Отключает звук, когда не отображается никакой экран
меню (Функция отключения звука).
Чтобы отменить функцию, нажмите кнопку еще раз
●
или поверните регулировочную ручку VOLUME.
Функция отключения звука также отменяется, когда
●
изменяется настройка параметра "BALANCE" из
"AUDIO SETTING" в MAIN MENU (→ стр. 21).
6 Кнопки / / /
Когда отображается экран меню
Выбор или настройка элементов меню (→ "Операции с
меню" на стр. 18).
Когда экран меню не отображается
Выбор звукового канала для сигналов EMBEDDED AUDIO
(→ "Выбор звукового канала" на стр. 10).
Нажатие кнопки при удержании в нажатом
●
положении кнопки отображает SET-UP MENU
(→ "Операции с меню" на стр. 18)
7 Кнопка MENU
Включает/выключает отображение MAIN MENU
(→ "Операции с меню" на стр. 18).
8 Кнопка/индикатор COLOR OFF
Отображает только сигнал яркости.
Эта функция не работает для входных сигналов RGB.
●
9 Кнопка/индикатор 1:1
Отображает картинку с изначальным разрешением
входного сигнала.
● Форматное соотношение картинки может
изменяться в зависимости от входного сигнала.
p Кнопка/индикатор MARKER
Отображает/скрывает маркер области/маркер
безопасности.
● Конфигурация настройки "MARKER" из MAIN MENU (→ стр. 20).
Доступно, когда оба режима 3D и MIX установлены
●
на "OFF".
Не работает, когда картинка отображается в режиме 1:1.
●
Маркер области может отображаться только в
●
режиме отображения 16:9.
q Кнопка/индикатор 3D CURSOR
Отображение/скрытие курсора для измерения визуальной
разницы во время отображения 3D
● Каждый раз с нажатием этой кнопки режим
отображения меняется в следующем порядке.
Не отображается
Режим сетки
w Кнопка/индикатор SCREENS CHECK
Отображает только выбранный элемент (R, G или B) видеосигнала.
● Эта функция не работает для входных сигналов RGB.
Каждый раз с нажатием этой кнопки изображение
●
меняется в следующем порядке.
RGB (Нормальный экран)
Синий экран
e Кнопка/индикатор SCOPE
Отображает/скрывает индикацию формы сигнала и
векторскопа (→ "SCOPE SETTING" на стр. 22).
● Каждый раз с нажатием этой кнопки окно меняется в
следующем порядке.
• Когда режим MIX установлен на "OFF" или не действует
Не отображается
Векторскоп
• Когда режим MIX установлен на "ON" (→ стр. 16)
Не отображается
Параллельный монитор волновой формы сигнала
Параллельный векторскоп
Монитор волновой формы разницы между сигналами
Векторскоп разницы между сигналами
.
(→ стр. 16).
Режим курсора
Красный экран
Зеленый экран
Индикация формы сигнала
r Кнопка/индикатор T.C. (временной код)
Включение/выключение отображения временных данных
(временного кода), содержащихся в сигнале SDI
(→ "Отображение информации" on page 10).
Выберите тип кода времени в параметре
●
"INFORMATION" из меню SET-UP MENU (→ стр. 24).
t Кнопка SELECT
Выбор/изменение элементов.
Используется для следующих элементов/функций.
• 3D форматы (→ стр. 19)
• 3D курсора (→ стр. 16)
• INDIVIDUAL (→ стр. 15)
y Кнопка/индикатор 3D
Включение/выключение режима 3D.
● Коррекция изображений для просмотра в режиме 3D
через очки с круговой поляризацией.
u Кнопка/индикатор CAMERA ASSIST
Отображение/скрытие CAMERA ASSIST MENU (→ стр. 14).
Работает только для изображений, доступных в
●
режиме MIX.
i Кнопка/индикатор MIX
Включение/выключение режима MIX.
● Микширование левого (L) и правого (R) изображений
в изображения в двустороннем формате (→ стр. 13).
o Кнопки/индикаторы INPUT SELECT
Выбор входа.
SDI 1/L: Вход с разъема E. AUDIO 3G SDI/HD SDI/
SD SDI (IN 1/L)
SDI 2/R: Вход с разъема E. AUDIO 3G SDI/HD SDI/
SD SDI (IN 2/R)
DUAL LINK: Вход с разъемов E. AUDIO 3G SDI /HD SDI/
SD SDI (IN 1/L, IN 2/R)
DVI: Вход с разъема DVI-D (HDCP)
● Загорается индикатор для выбранного входа.
Индикаторы SDI 1/L и SDI 2/R загораются в режиме
●
MIX. (Только SDI 1/L горит, когда поступает входной
сигнал 3G SDI LEVEL B Dual Stream.)
; Индикатор питания
Выкл.: Питание выключено
Зеленый: Монитор включен
Оранжевый: Монитор выключен (режим ожидания),
или напряжение источника питания
постоянного тока снизилось во время
работы и монитор отключился
Оранжевый, мигает:
Режим P.SAVE (энергосбережение)
("NO SYNC ACTION" в "SYNC FUNCTION")
(→ стр. 22)
Вы не сможете включить монитор, если питание
●
постоянного тока было прервано, пока индикатор
питания горел оранжевым цветом. Отсоедините
контактный разъем питания постоянного тока,
отрегулируйте источник питания постоянного тока
в рабочем диапазоне, а затем снова подсоедините
контактный разъем.
a Кнопка
Включает и выключает питание (переключает монитор в
режим ожидания).
Выключатель питания находится на задней панели
●
монитора (→ 2 на стр. 7).
