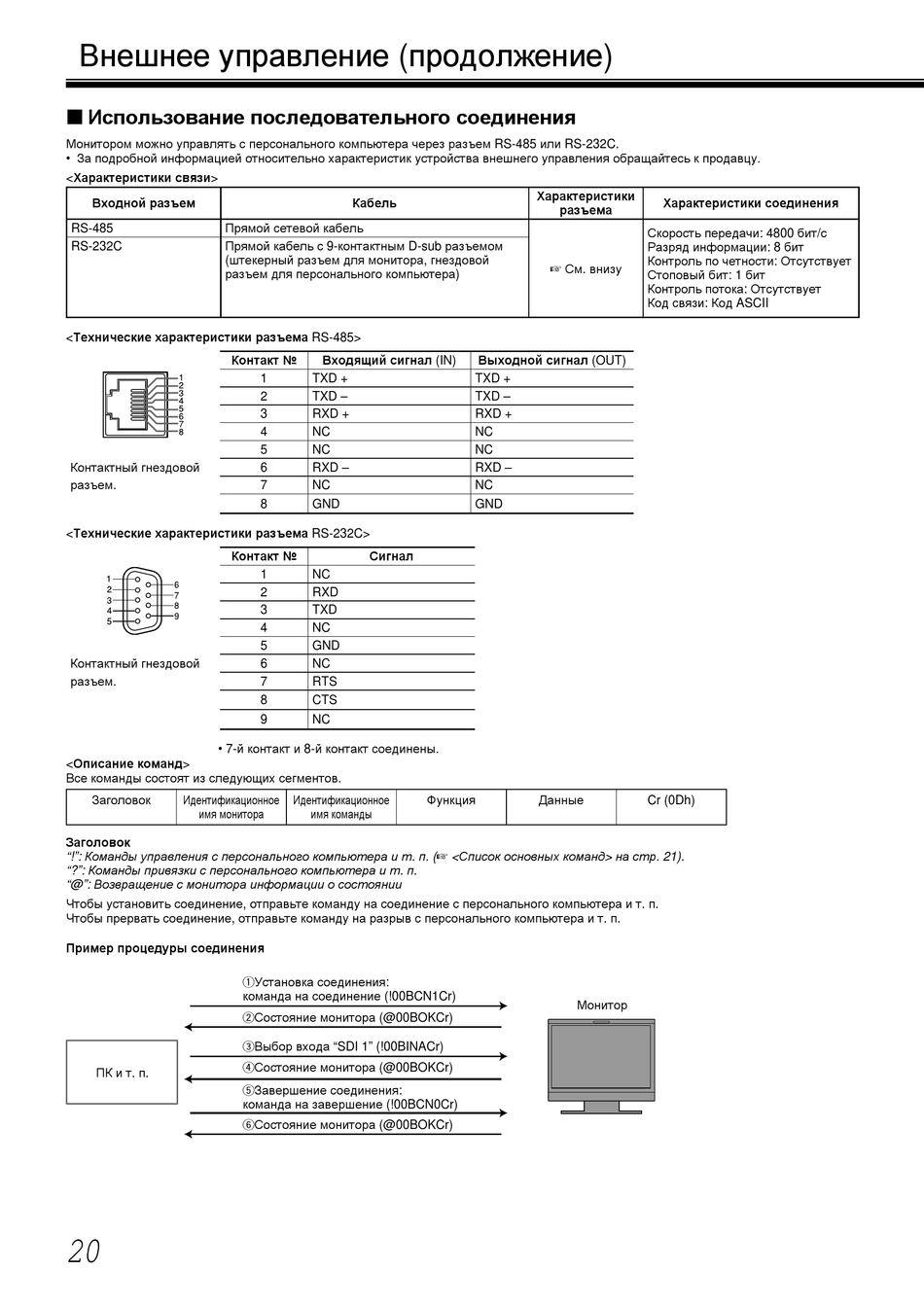

Внешнее управление (продолжение)
Использование последовательного соединения
Монитором можно управлять с персонального компьютера через разъем RS-485 или RS-232C.
• За подробной информацией относительно характеристик устройства внешнего управления обращайтесь к продавцу.
<Характеристики связи>
Входной разъем
RS-485 Прямой сетевой кабель
RS-232C Прямой кабель с 9-контактным D-sub разъемом
(штекерный разъем для монитора, гнездовой
разъем для персонального компьютера)
<Технические характеристики разъема RS-485>
Контакт №
Контактный гнездовой
разъем.
<Технические характеристики разъема RS-232C>
Контакт №
Контактный гнездовой
разъем.
• 7-й контакт и 8-й контакт соединены.
<Описание команд>
Все команды состоят из следующих сегментов.
Заголовок Идентификационное
имя монитора
Заголовок
"!": Команды управления с персонального компьютера и т. п. (☞ <Список основных команд> на стр. 21).
"?": Команды привязки с персонального компьютера и т. п.
"@": Возвращение с монитора информации о состоянии
Чтобы установить соединение, отправьте команду на соединение с персонального компьютера и т. п.
Чтобы прервать соединение, отправьте команду на разрыв с персонального компьютера и т. п.
Пример процедуры соединения
ПК и т. п.
20
Кабель
Входящий сигнал (IN)
1 TXD +
2 TXD –
3 RXD +
4 NC
5 NC
6 RXD –
7 NC
8 GND
Сигнал
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 RTS
8 CTS
9 NC
Идентификационное
имя команды
1Установка соединения:
команда на соединение (!00BCN1Cr)
2Состояние монитора (@00BOKCr)
3Выбор входа "SDI 1" (!00BINACr)
4Состояние монитора (@00BOKCr)
5Завершение соединения:
команда на завершение (!00BCN0Cr)
6Состояние монитора (@00BOKCr)
Характеристики
разъема
☞ См. внизу
Выходной сигнал (OUT)
TXD +
TXD –
RXD +
NC
NC
RXD –
NC
GND
Функция Данные
Монитор
Характеристики соединения
Скорость передачи: 4800 бит/с
Разряд информации: 8 бит
Контроль по четности: Отсутствует
Стоповый бит: 1 бит
Контроль потока: Отсутствует
Код связи: Код ASCII
Cr (0Dh)
