MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile Ellipsentrainers an einem dafür freigemachten
Platz aus und entfernen Sie das Verpackungsmaterial. Werfen Sie das Verpackungsmaterial allerdings erst weg,
wenn die Montage fertig ist.
Zusätzlich zu den mitgelieferten Werkzeugen braucht man einen Kreuzschlitz-
schraubendreher
, Schraubenschlüssel
, und einen Gummihammer
.

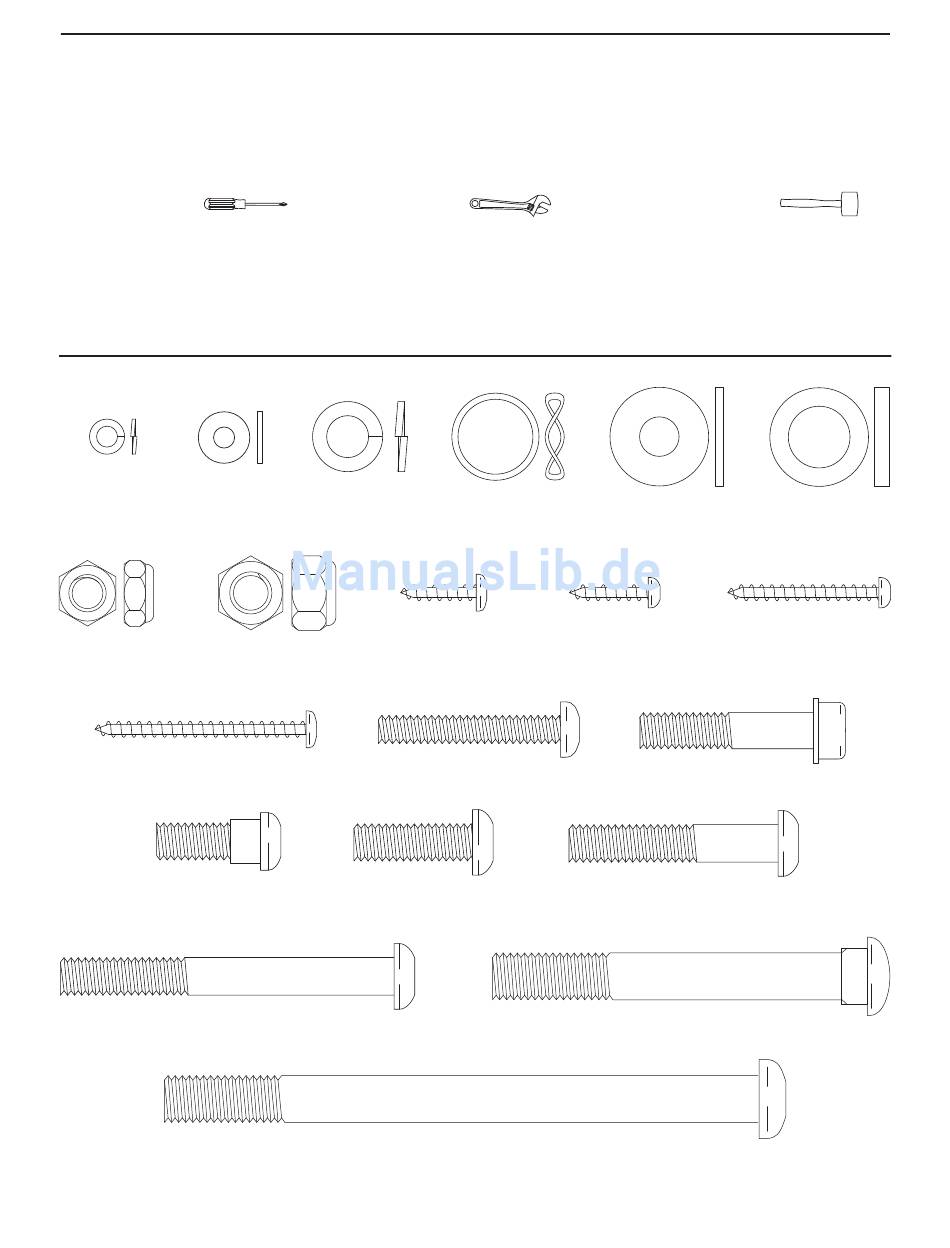

Beim Zusammenstellen Ellipsentrainers verwendet man zur Identifikation der kleinen Teile die Abbildungen
unten. Die Zahl in Klammern, die sich unter jedem Teil befindet, ist die Bestellnummer, welche identisch ist mit
der Zahl in der TEILELISTE am Ende dieser Bedienungsanleitung. Die Zahl hinter der Klammer gibt an, wieviele
solche Teile bei der Montage gebraucht werden. Anmerkung: Sollte sich ein Teil nicht im Teilesack befin-
den, sehen Sie erst nach, ob es nicht schon angebracht worden ist.
M4 Federring
M4 Scheibe
M8 Federring
Federscheibe
(112)–8
(102)–8
Lagerungs-
M8 Scheibe
(111)–2
(90)–3
(88)–6
Abstandhalter
(118)–4
M4 x 16mm
M4 x 16mm
M4 x 32mm
Schraube
Halbrundschraube
Halbrundschraube
M8 Kontermutter
M10 Selbstsichernde
(104)–8
(101)–8
(105)–6
(79)–5
Mutter (81)–2
M4 x 47mm Schraube
Transportgriff-
(108)–2
Nabenschraube (87)–8
Schraube (117)–4
M8 x 23mm
M8 x 23mm
M8 x 41mm
Ansatzschraube (115)–4
Linsenbolzen (78)–4
Linsenschraube (84)–4
M8 x 69mm
M10 x 80mm Bolzen mit
Linsenbolzen (80)–1
Vierkantansatz (82)–2
M10 x 127mm Linsenschraube (83)–2
5
