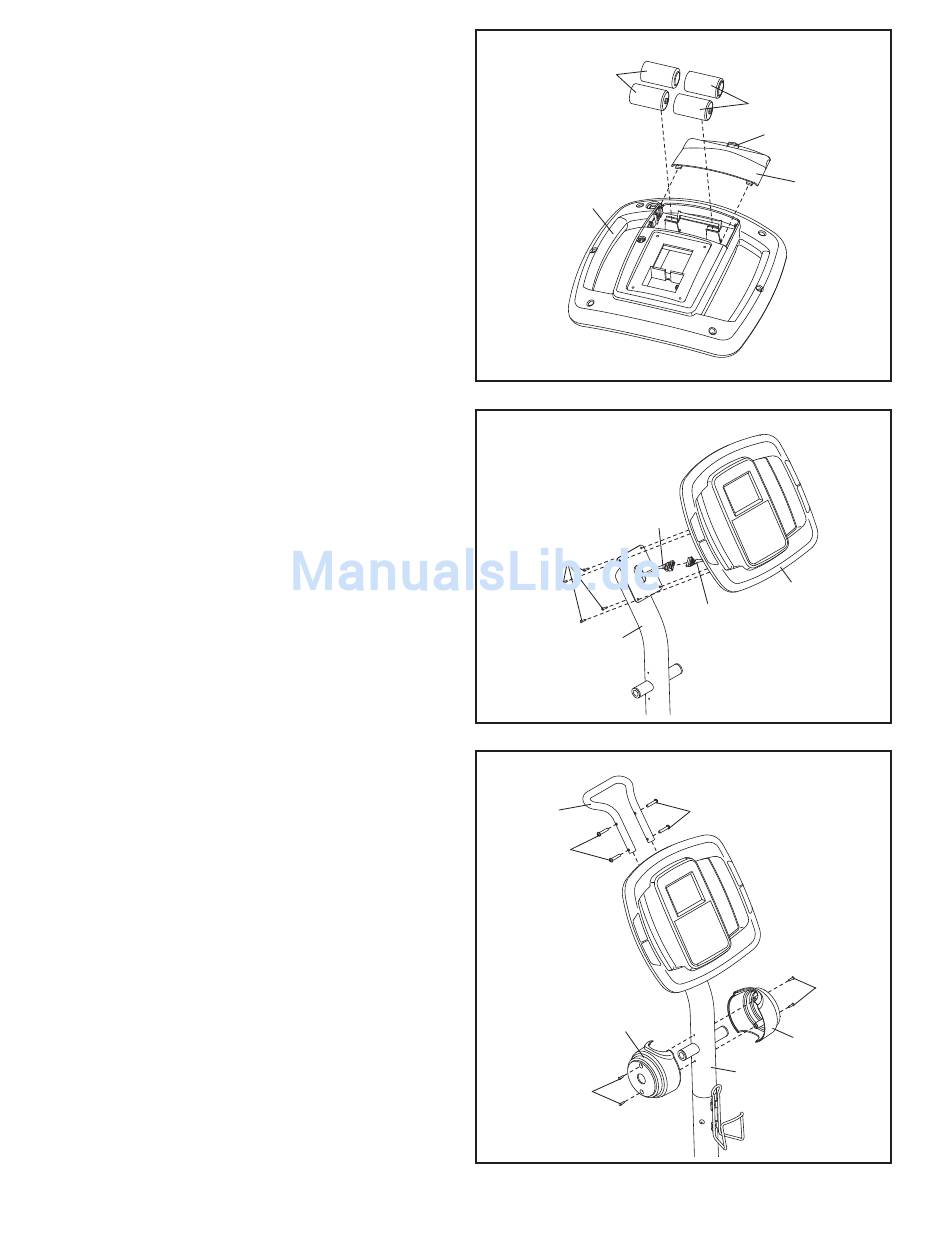

6. Der Computer (5) braucht vier 1,5V Batterien
vom Typ AA; Alkalie-Batterien sind zu empfeh-
len. Drücken Sie auf die Klappe des
Batteriedeckels und entfernen Sie diese. Legen
Sie dann vier Batterien in den Computer ein.
Achten Sie darauf, dass die Batterien abbil-
dungsgemäß im Batterienfach ausgerichtet
sind. Setzen Sie den Batteriedeckel dann wie-
der auf das Batteriefach auf.
7. Während eine zweite Person den Computer (5)
an den Pfosten (3) hinhält, verbinden Sie den
Kabelbaum des Computers mit dem oberen
Kabelbaum (48).
Schieben Sie überflüssigen Draht des
Kabelbaums in den Pfosten (3) hinein.
Anmerkung: Vermeiden Sie ein Abklemmen
der Kabel. Befestigen Sie den Computer (5) an
den Pfosten (3) mit vier M4 x 16mm Halbrund-
schrauben (101).
8. Befestigen Sie den Transportgriff (116) mit vier
Transportgriffschrauben (117) am Pfosten (3).
Achten Sie darauf, dass der Transportgriff so
ausgerichtet ist, wie angedeutet.
Richten Sie eine der Abdeckungen des
Pfostens (17) wie abgebildet aus, und halten
Sie diese gegen den Pfosten (3). Befestigen Sie
die Abdeckung des Pfostens mit zwei M4 x
16mm Halbrundschrauben (101).
Befestigen Sie die andere Abdeckung des
Pfostens (17) auf die gleiche Weise.
6
Batterien
5
7
Kabel nicht
abklemmen
101
3
8
116
117
17
101
8
Batterien
Klappe
Batterie-
fachdeckel
48
5
Kabelbaum
117
101
17
3
