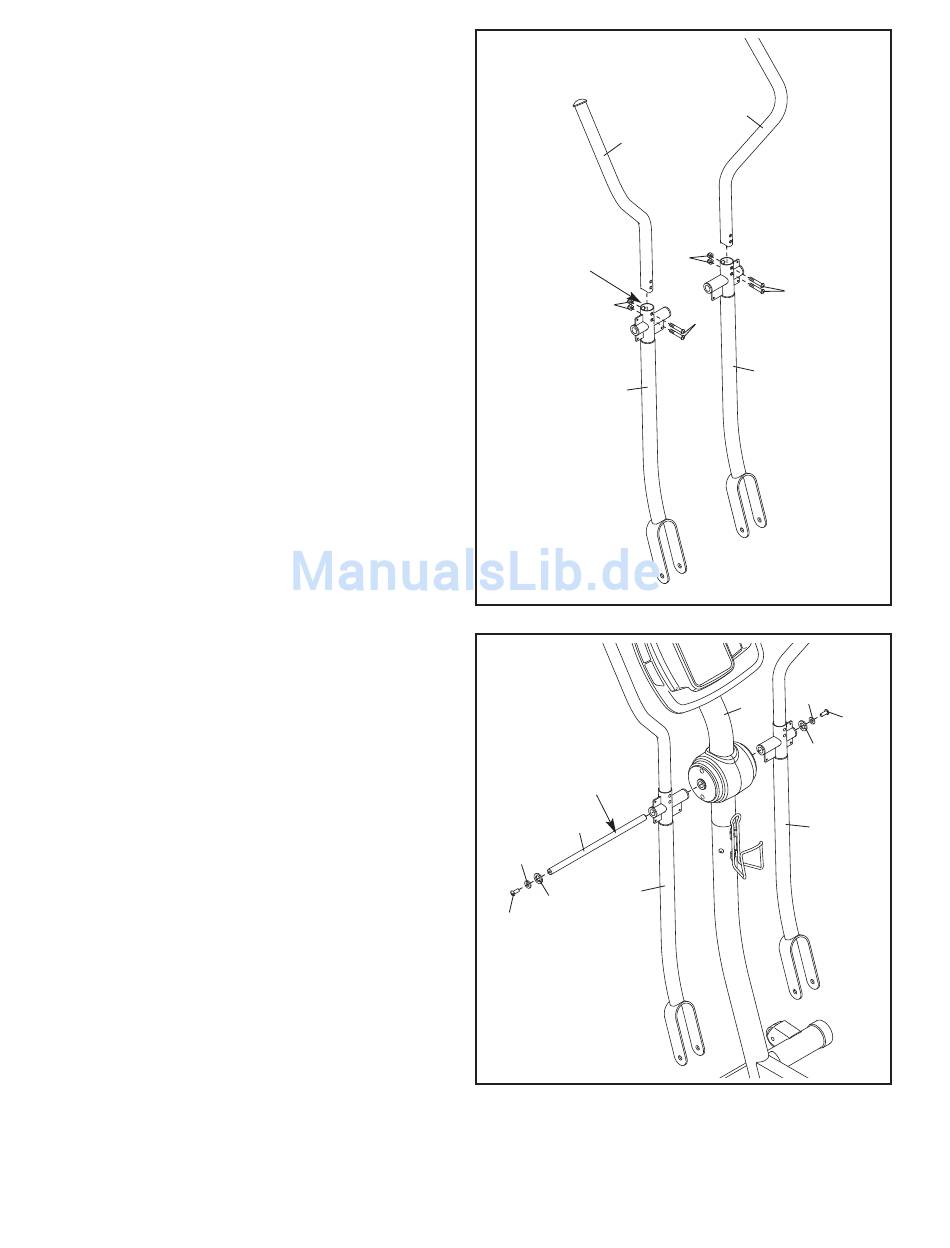

9. Identifizieren Sie den linken Oberkörperarm (8)
und das linke Oberkörperbein (11), welche mit
einem "Left" Aufkleber markiert sind (L oder Left
bedeutet links; R oder Right bedeutet rechts).
Legen Sie den linken Oberkörperarm (8) und
das linke Oberkörperbein (11) wie angezeigt
aus. Fügen Sie den linken Oberkörperarm in
das linke Oberkörperbein ein.
Befestigen Sie den linken Oberkörperarm (8)
mit zwei M8 x 41mm Linsenbolzen (78) und
zwei M8 Kontermuttern (79). Achten Sie
darauf, dass die Kontermuttern in den
sechseckigen Löchern des linken
Oberkörperbeins stecken.
Befestigen Sie den rechten Oberkörperarm
(9) an das rechte Oberkörperbein (12) auf die
gleiche Weise.
10. Stecken Sie die Drehachse (74) in den Pfosten
(3) und zentrieren Sie sie. Schmieren Sie eine
großzügige Menge des mitgelieferten
Schmierfetts auf die Drehachse.
Richten Sie den linken Oberkörperbein (11) wie
angezeigt aus, und schieben Sie ihn auf das
linke Ende der Drehachse (74). Schieben Sie
den rechten Oberkörperbein (12) auf das rechte
Ende der Drehachse.
Ziehen Sie eine M8 x 23mm Linsenschraube
(84) mit einer M8 Scheibe (88) und einer
Federscheibe (111) an jedem Ende der
Drehachse (74) fest. Achten Sie darauf, dass
sich die Federscheiben an den Enden der
Drehachse befinden.
9
8
Sechseckige
Löcher
79
11
10
Schmiermittel
74
88
11
111
84
9
9
79
78
78
12
88
3
84
111
12
