ProMinent DULCODOS Betriebsanleitung Seite 23

a
b
c
d
e
f

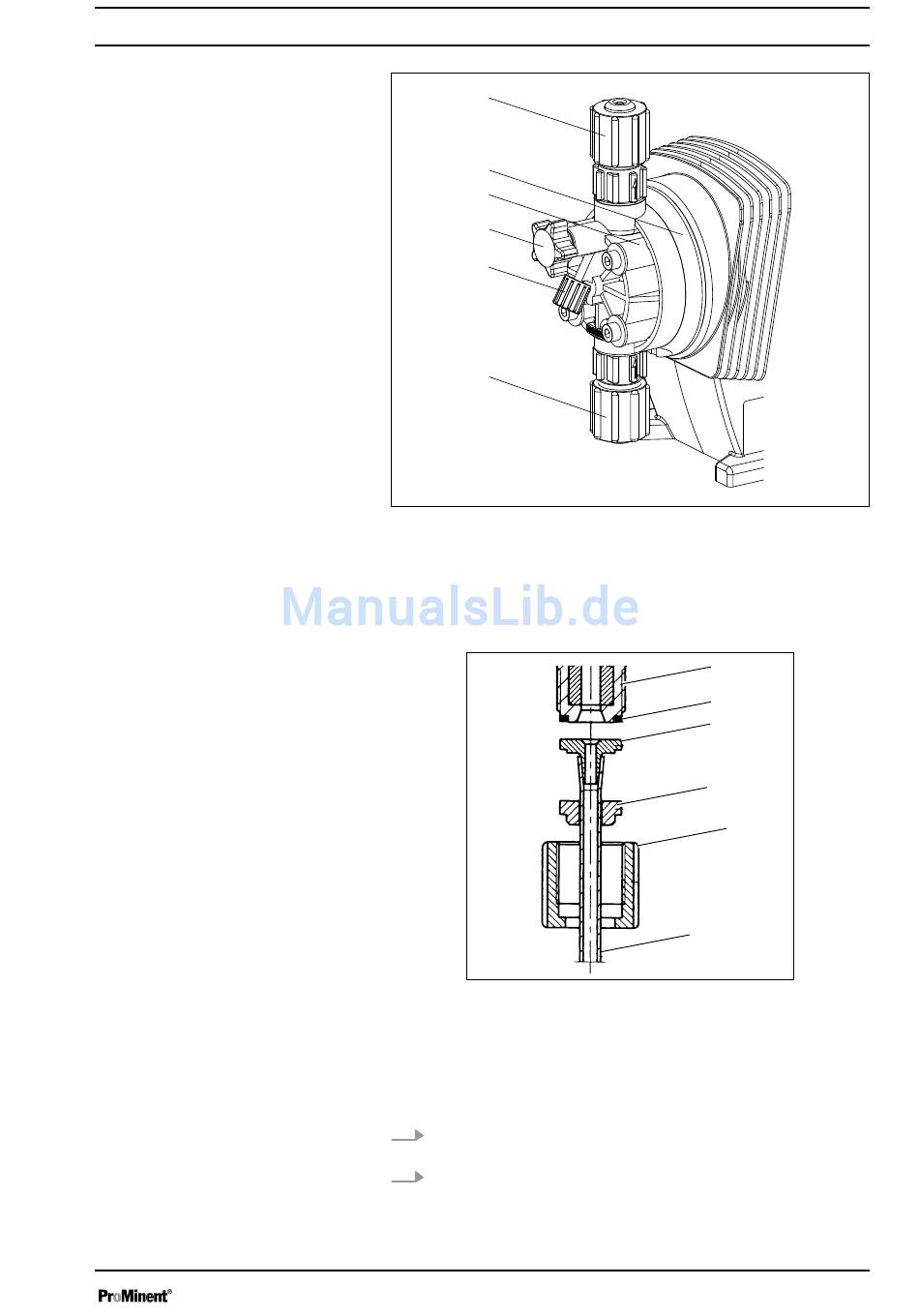

Abb. 10: Übersicht Fördereinheit (PV) beta und alpha
a Druckventil
b Kopfscheibe
c Dosierkopf
d Entlüftungsventil
e Bypass-Schlauchtülle
f Saugventil
Abb. 11: Schlauch mit dem Anschluss-Set anschließen
1. Ventil
2. O-Ring
3. Tülle
4. Klemmring
5. Überwurfmutter
6. Schlauch
6. Schließen Sie den Saugschlauch der Sauggarnitur mit dem
Anschluss-Set an die Fördereinheit der Dosierpumpe an
7. Schließen Sie den Druckschlauch mit dem Anschluss-Set an den
Druckanschluss der Dosierpumpe an
Montage
P_BE_0008_SW
1
2
3
4
5
6
A0929
23
