6.2 Knickschutz für die Entlüftungsleitung montieren
Nur SEK-Fördereinheit (Dosierpumpe
Beta ® für Desinfektion, rechte Seite):

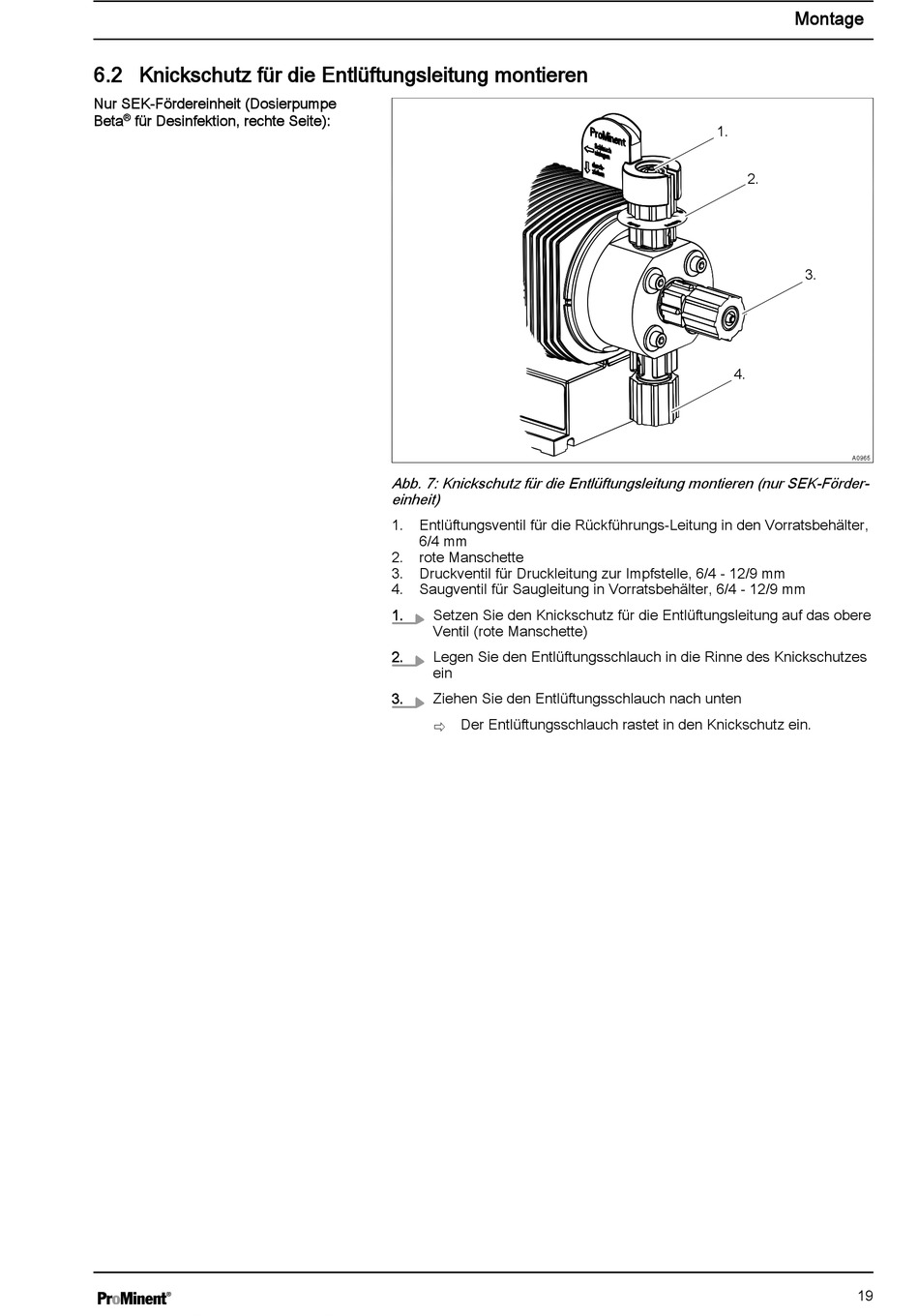

Abb. 7: Knickschutz für die Entlüftungsleitung montieren (nur SEK-Förder‐
einheit)
1. Entlüftungsventil für die Rückführungs-Leitung in den Vorratsbehälter,
6/4 mm
2. rote Manschette
3. Druckventil für Druckleitung zur Impfstelle, 6/4 - 12/9 mm
4. Saugventil für Saugleitung in Vorratsbehälter, 6/4 - 12/9 mm
1. Setzen Sie den Knickschutz für die Entlüftungsleitung auf das obere
Ventil (rote Manschette)
2. Legen Sie den Entlüftungsschlauch in die Rinne des Knickschutzes
ein
3. Ziehen Sie den Entlüftungsschlauch nach unten
ð Der Entlüftungsschlauch rastet in den Knickschutz ein.
Montage
1.
2.
3.
4.
