Kalibrieren Steilheit Messgröße "Chlor
frei"
pH
Kalibrierung Sensor
Redox
Cl Sensor Wert = 0,96 mg/l
frei
Steilheit = 110,43 %
Cl ges Nullpunkt = 10.00 pA
Kalibrierung : DPD <Fotometer>
Temp
Vor der Probeentnahme KAL drücken
HILFE
AUS KAL DPD
DPD-Kalibrierung
DPD-Wert : 1,30 mg/l
Sensor Wert = 0,90 mg/l
Cl
frei
Temp. Wert = 27,4 °C
Chlor-Konzentration mit Fotometer messen.
Wert eingeben und KAL drücken
Kalibrierung gestartet, mit KAL wird
die Kalibrierung beendet!
ESC bricht die Kalibrierung ab!
HILFE
AUS DEFAULT INFO MESS

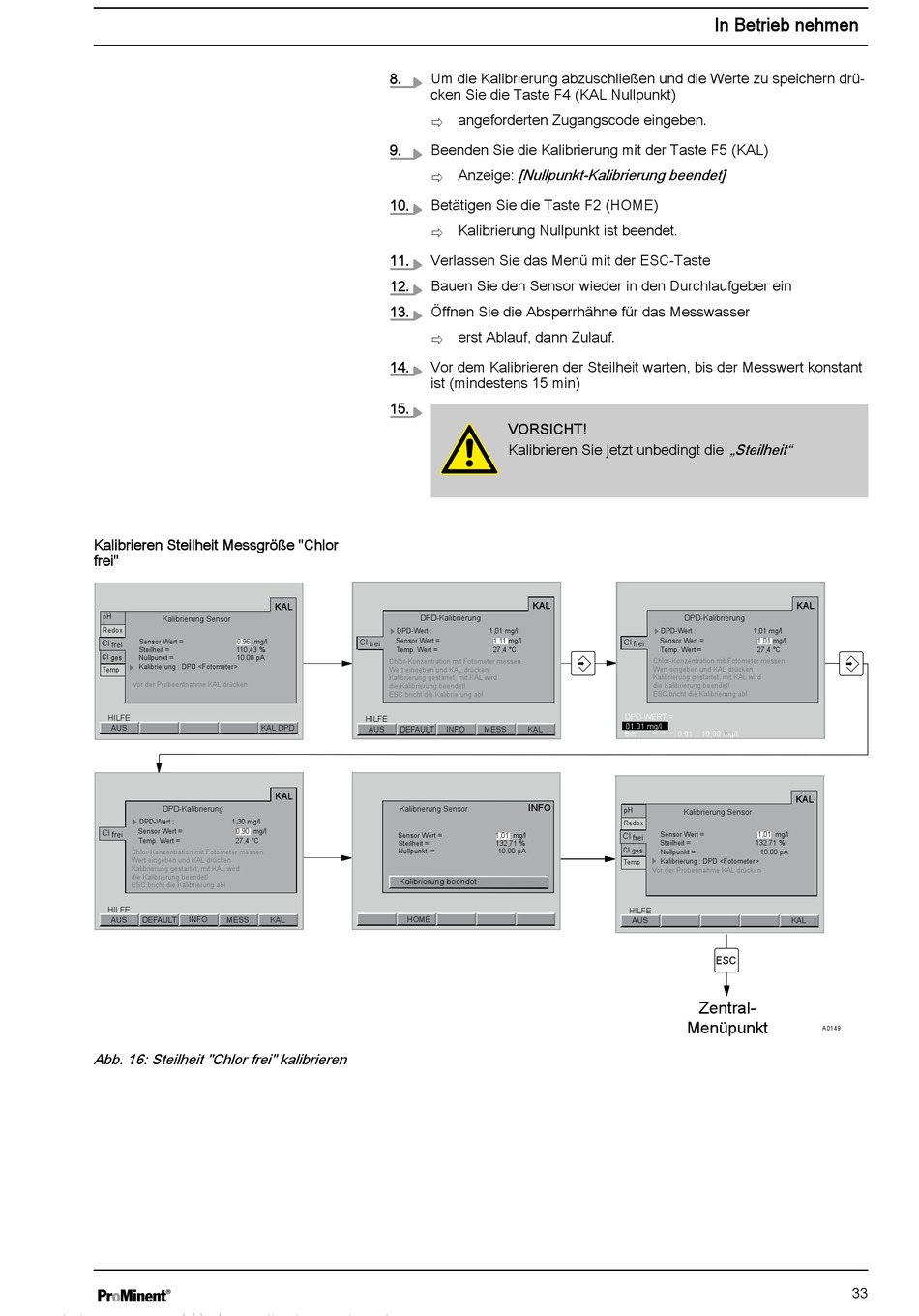

Abb. 16: Steilheit "Chlor frei" kalibrieren
8. Um die Kalibrierung abzuschließen und die Werte zu speichern drü‐
cken Sie die Taste F4 (KAL Nullpunkt)
ð angeforderten Zugangscode eingeben.
9. Beenden Sie die Kalibrierung mit der Taste F5 (KAL)
ð Anzeige:
10. Betätigen Sie die Taste F2 (HOME)
ð Kalibrierung Nullpunkt ist beendet.
11. Verlassen Sie das Menü mit der ESC-Taste
12. Bauen Sie den Sensor wieder in den Durchlaufgeber ein
13. Öffnen Sie die Absperrhähne für das Messwasser
ð erst Ablauf, dann Zulauf.
14. Vor dem Kalibrieren der Steilheit warten, bis der Messwert konstant
ist (mindestens 15 min)
15.
KAL
DPD-Kalibrierung
DPD-Wert :
Cl Sensor Wert =
frei
Temp. Wert =
Chlor-Konzentration mit Fotometer messen.
Wert eingeben und KAL drücken
Kalibrierung gestartet, mit KAL wird
die Kalibrierung beendet!
ESC bricht die Kalibrierung ab!
HILFE
AUS DEFAULT
KAL
Kalibrierung Sensor
Sensor Wert =
Steilheit =
Nullpunkt =
Kalibrierung beendet
HOME
KAL
[Nullpunkt-Kalibrierung beendet]
VORSICHT!
Kalibrieren Sie jetzt unbedingt die
KAL
1,01 mg/l
1,11 mg/l
27,4 °C
INFO MESS KAL
INFO
1,01 mg/l
132,71 %
10.00 pA
In Betrieb nehmen
„Steilheit"
DPD-Kalibrierung
DPD-Wert : 1,01 mg/l
Cl Sensor Wert = 1,01 mg/l
frei
Temp. Wert = 27,4 °C
Chlor-Konzentration mit Fotometer messen.
Wert eingeben und KAL drücken
Kalibrierung gestartet, mit KAL wird
die Kalibrierung beendet!
ESC bricht die Kalibrierung ab!
DPD-WERT =
01.01 mg/l
Ber: 0,01 .. 10,00 mg/l
KAL
pH
Kalibrierung Sensor
Redox
Sensor Wert = 1,01 mg/l
Cl
frei
Steilheit = 132.71 %
Cl
ges
Nullpunkt = 10.00 pA
Kalibrierung : DPD <Fotometer>
Temp
Vor der Probennahme KAL drücken
HILFE
AUS KAL
ESC
Zentral-
Menüpunkt
KAL
A0149
