Einstellungen
Achtung:
Einstellungen am UBM dürfen nur im stromlosen Zustand des Gerätes vorgenommen werden.

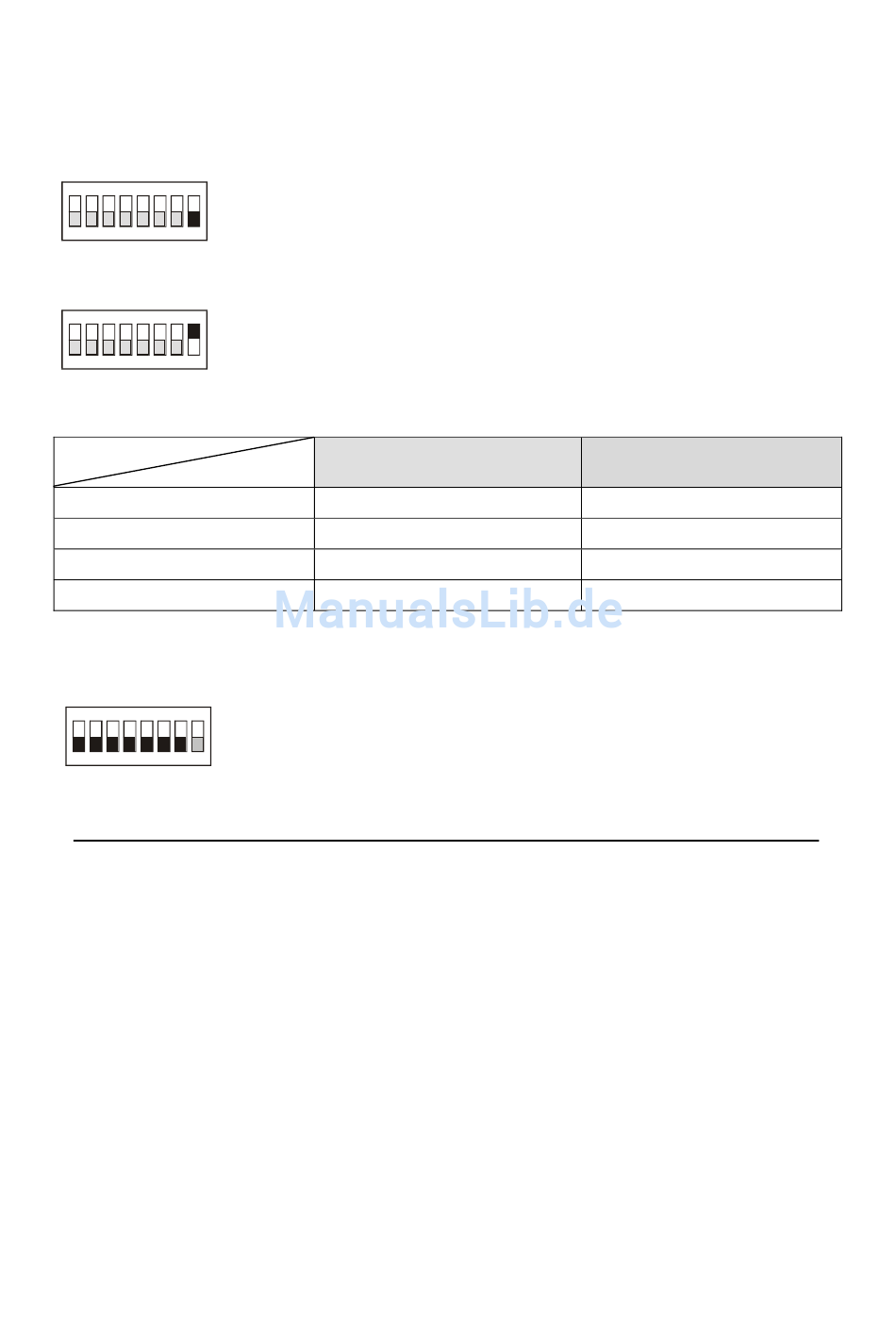

Einstellen der Betriebsart Türzustandsanzeige (TZA):
Schieben Sie den Schalter 8 in Stellung OFF.
ON
1
2
3
4
5
6 7
8
Einstellen der Betriebsart Türsteuerung (TS):
Schieben Sie den Schalter 8 in Stellung ON.
ON
1
2
3
4
5
6 7
8
Einstellen des Modus innerhalb einer Betriebsart: (Eine Beschreibung der Modi finden Sie ab Seite 14)
Modus 1 (bei TZA oder TS)
Modus 2 (bei TZA oder TS)
Modus 3 (bei TZA oder TS)
Modus 4 (bei TZA oder TS)
Einstellen der Teilnehmeradresse:
(nur wenn das UBM am TS-Bus betrieben wird)
Die Einstellung der Teilnehmeradresse erfolgt mit den Schaltern 1-7.
ON
1
2
3
4
6 7
8
5
Bitte verwenden Sie für die Einstellung sowie zur Dokumentation der Teilnehmeradressen die Tabelle
im Anhang der Bedienungsanleitung zum Bus-Steuerungstableau 925.
Brücke zwischen den
Klemmen 10 und 11
keine Brücke
Brücke
keine Brücke
Brücke
Brücke zwischen den
Klemmen 13 und 14
keine Brücke
keine Brücke
Brücke
Brücke
9
